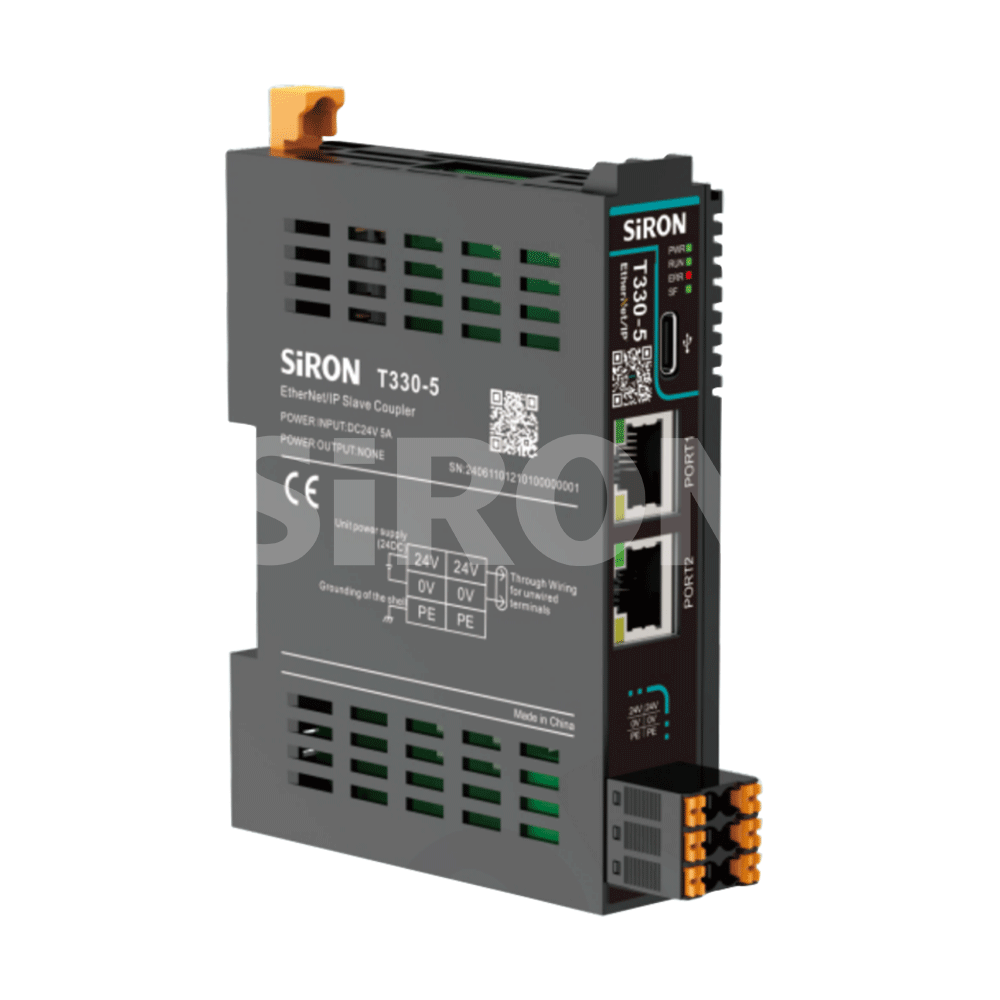

SiRON T330-5 IP20 Устройство сопряжения EtherNet/IP

О выборе

Пример выбора модели: T330-5 принадлежит к серии блейд-модулей ввода-вывода с протоколом сопряжения EtherNet/IP.

Спецификация

Параметры мощности
Номинальное напряжение входного источника питания клеммы	24 В постоянного тока (20,4 В постоянного тока ~ 28,8 В постоянного тока)
Номинальный ток входного источника питания клеммы	5А (типичное значение при 24 В постоянного тока)
Номинальное напряжение источника питания объединительной платы Usys	5 В постоянного тока (4,75 В постоянного тока ~ 5,25 В постоянного тока)
Номинальный ток выходного источника питания объединительной платы Usys	2А (типичное значение при 5 В постоянного тока)
Номинальное напряжение выходного источника питания объединительной платы Uin	24 В постоянного тока (20,4 В постоянного тока ~ 28,8 В постоянного тока)
Номинальный ток выходного источника питания объединительной платы Uin	4А (типичное значение при 24 В постоянного тока)
Параметры функции
Протокол связи	CC-Link IE Field Basic
Скорость связи	10/100 Мбит/с, адаптивный, полнодуплексный
Сопоставление адресов	поддерживать
Диагностика	Диагностическая сигнализация, сигнализация процесса, сигнализация подключения и отключения модуля
Метод изоляции	Быть электрически изолированным от объекта
Среда передачи	Витая пара Cat5
Минимальное время цикла	1 мс
Технология подключения: шина связи/обратной связи	CC-Link IE Field Basic IO: 2xRJ-45
Технология подключения	Клеммная колодка PUSH-IN
Тип подключения	Система/Локальный источник питания/вход
Площадь намотки провода	26~16AWG/0,2~1,5 мм⊃2;

Длина полосы	10 мм
Способ установки	DIN-35
Материал корпуса	ПК пластик
Условия окружающей среды
Допустимая температура окружающей среды (во время работы)	-40~75℃
Допустимая температура окружающей среды (для хранения)	-40~85℃
Тип защиты	IP20
Уровень загрязнения	2
Рабочая высота	0~2000м
Относительная влажность (без конденсации)	5~95% относительной влажности

Размеры

Схема подключения

Блок-схема системы
