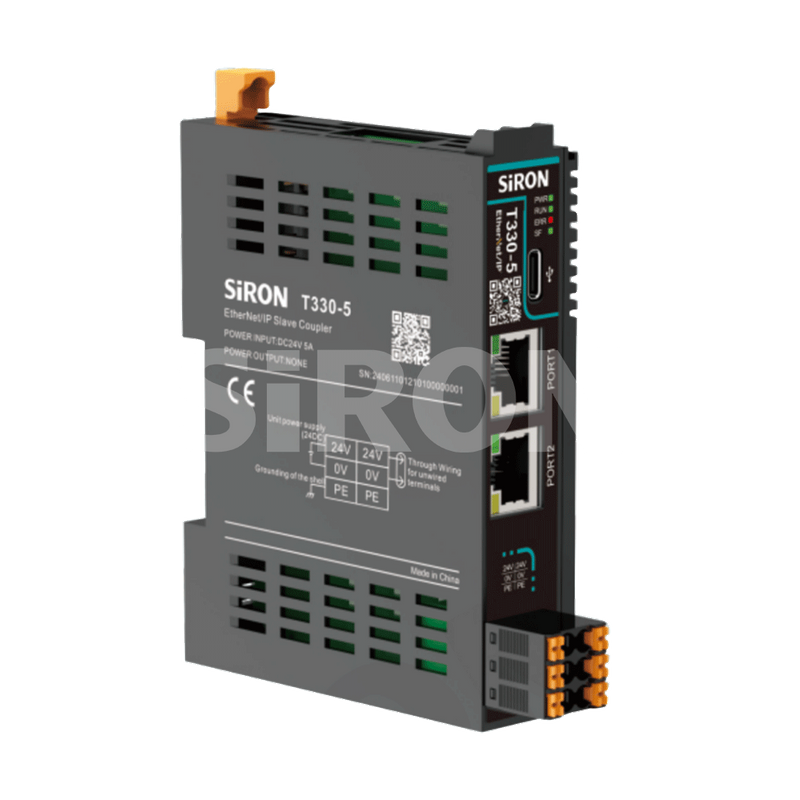

T330-5
SiRON
8517799000
O selekcji
Przykład wyboru modelu: T330-5 należy do serii modułów we/wy typu blade z protokołem łącznika EtherNet/IP.
Specyfikacja
| Parametry mocy | |
| Napięcie znamionowe zasilania wejściowego terminala | 24 V prądu stałego (20,4 V prądu stałego ~ 28,8 V prądu stałego) |
| Prąd znamionowy zasilania wejściowego terminala | 5A (typowa wartość przy 24 V DC) |
| Napięcie znamionowe zasilacza wyjściowego Usys | 5V DC (4,75VDC~5,25VDC) |
| Prąd znamionowy zasilacza wyjściowego Usys | 2A (typowa wartość przy 5V DC) |
| Napięcie znamionowe wyjściowego zasilacza Uin | 24 V DC (20,4 V DC ~ 28,8 V DC) |
| Prąd znamionowy zasilacza wyjściowego Uin | 4A (typowa wartość przy 24 V DC) |
| Parametry funkcji | |
| Protokół komunikacyjny | CC-Link IE Field Basic |
| Szybkość komunikacji | 10/100Mbps, adaptacyjny, pełny dupleks |
| Mapowanie adresów | wsparcie |
| Diagnoza | Alarm diagnostyczny, alarm procesowy, alarm podłączania i odłączania modułu |
| Metoda izolacji | Należy odizolować elektrycznie od miejsca montażu |
| Medium transmisyjne | Skrętka Cat5 |
| Minimalny czas cyklu | 1 ms |
| Technologia połączenia: magistrala komunikacyjna/feeback | Podstawowe wejścia/wyjścia CC-Link IE Field:2xRJ-45 |
| Technologia połączeń | Listwa zaciskowa PUSH-IN |
| Typ połączenia | Zasilanie/wejście systemu/w miejscu instalacji |
| Obszar uzwojenia drutu | 26~16AWG/0,2~1,5mm² |
| Długość paska | 10 mm |
| Metoda instalacji | DIN-35 |
| Materiał skorupy | Plastik komputerowy |
| Warunki środowiskowe | |
| Dopuszczalna temperatura otoczenia (podczas pracy) | -40 ~ 75 ℃ |
| Dopuszczalna temperatura otoczenia (do przechowywania) | -40 ~ 85 ℃ |
| Typ ochrony | IP20 |
| Stopień zanieczyszczenia | 2 |
| Wysokość operacyjna | 0 ~ 2000 m |
| Wilgotność względna (bez kondensacji) | 5 ~ 95% wilgotności względnej |
Wymiary
Schemat okablowania
Schemat blokowy systemu
