Серия К090-1-Д
СиРОН
9031809090

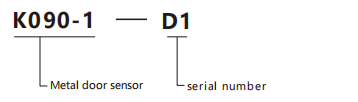

О выборе
Пример выбора: K090-1-D1 обозначает серию K090-1, серийный номер D1.
Технические характеристики
Модель |
К090-1-Д1 | К090-1-Д2 |
Тип контакта |
/ | Контакт типа А (нормально открытый) |
Триггерная форма |
Магнитный триггер | Магнитный триггер |
Расстояние срабатывания |
≤15 мм (спусковой механизм лицом к лицу) | ≥20 мм |
Напряжение питания |
12~30 В постоянного тока | 12~24 В постоянного тока |
Расстояние действия |
≤100 мм (после прямого срабатывания, параллельного движения) | / |
Диапазон рабочих температур |
-30℃~+120℃ | -25℃~+80℃ |
Метод вывода |
Нет срабатывания: на выходе 5 В, зеленый свет яркий; При срабатывании: выдает 2,5 В, зеленый свет тускнеет; Когда провод обрезан: на выходе 0 В, свет не горит. |
Значение переключения: Вкл. при срабатывании; Выкл., когда не срабатывает |
Модель |
К090-1-Д3 | ||
Тип контакта |
Контакт типа А (нормально открытый) | Ток нагрузки |
1,75 А |
Контактная мощность |
70 Вт | Контактное сопротивление |
1,0 Ом |
Коммутируемое напряжение |
200 В постоянного тока; 250 В переменного тока | Сопротивление изоляции |
100 |
Напряжение пробоя |
400 В постоянного тока | Контактная емкость |
0,3Пф |
Коммутируемый ток |
1,0 А | Диапазон рабочих температур |
-25℃~+80℃ |
Метод вывода |
Выход высокого и низкого уровня: при срабатывании (в закрытом состоянии): высокий уровень и свет включен; При отделении (в открытом состоянии): низкий уровень и свет выключен. |
||

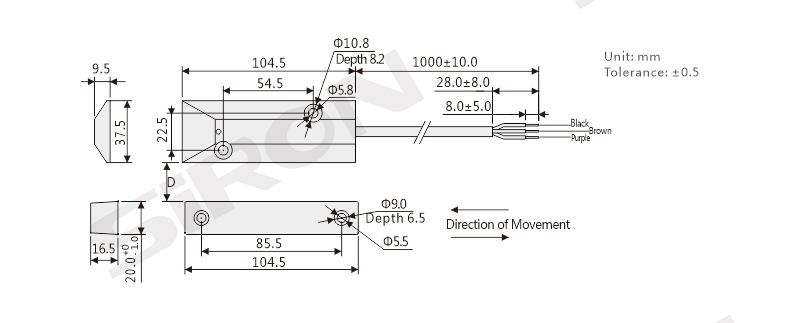

Измерение

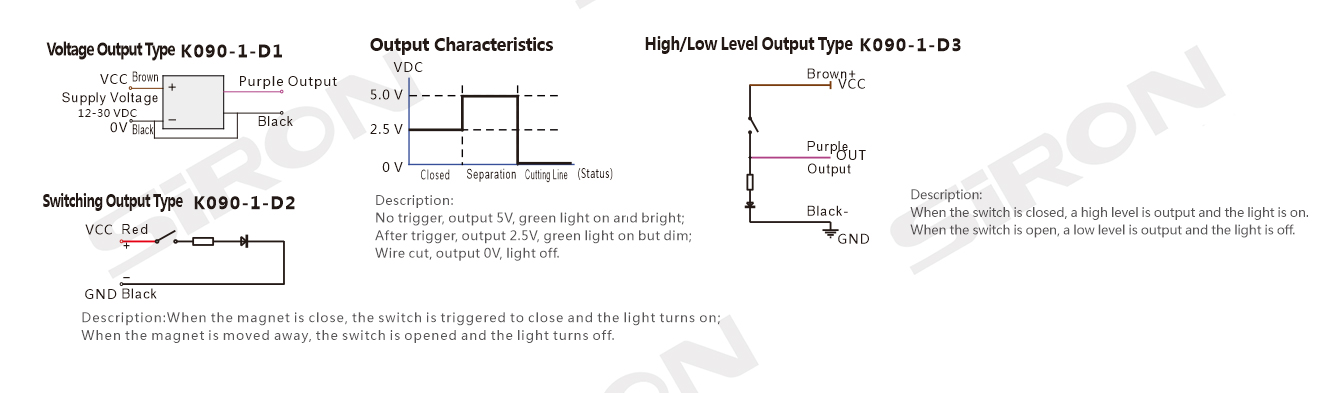

Схема подключения
