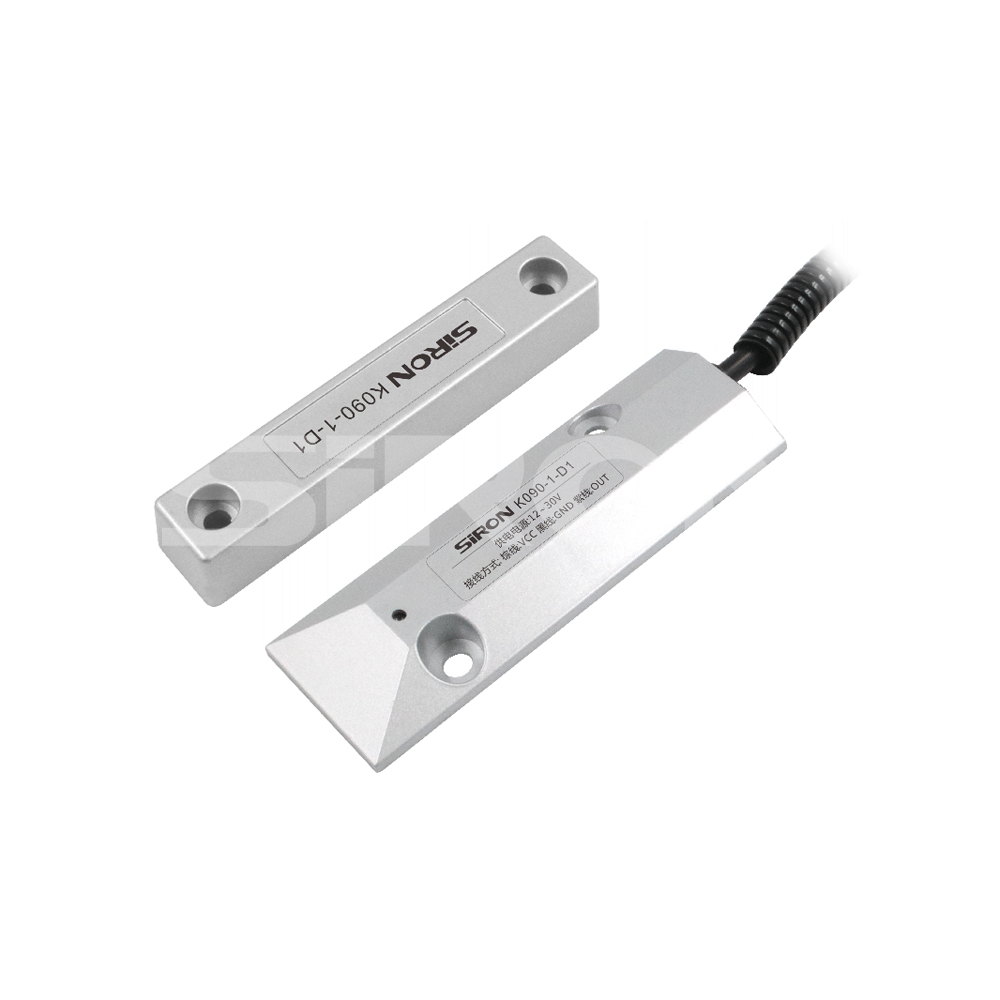

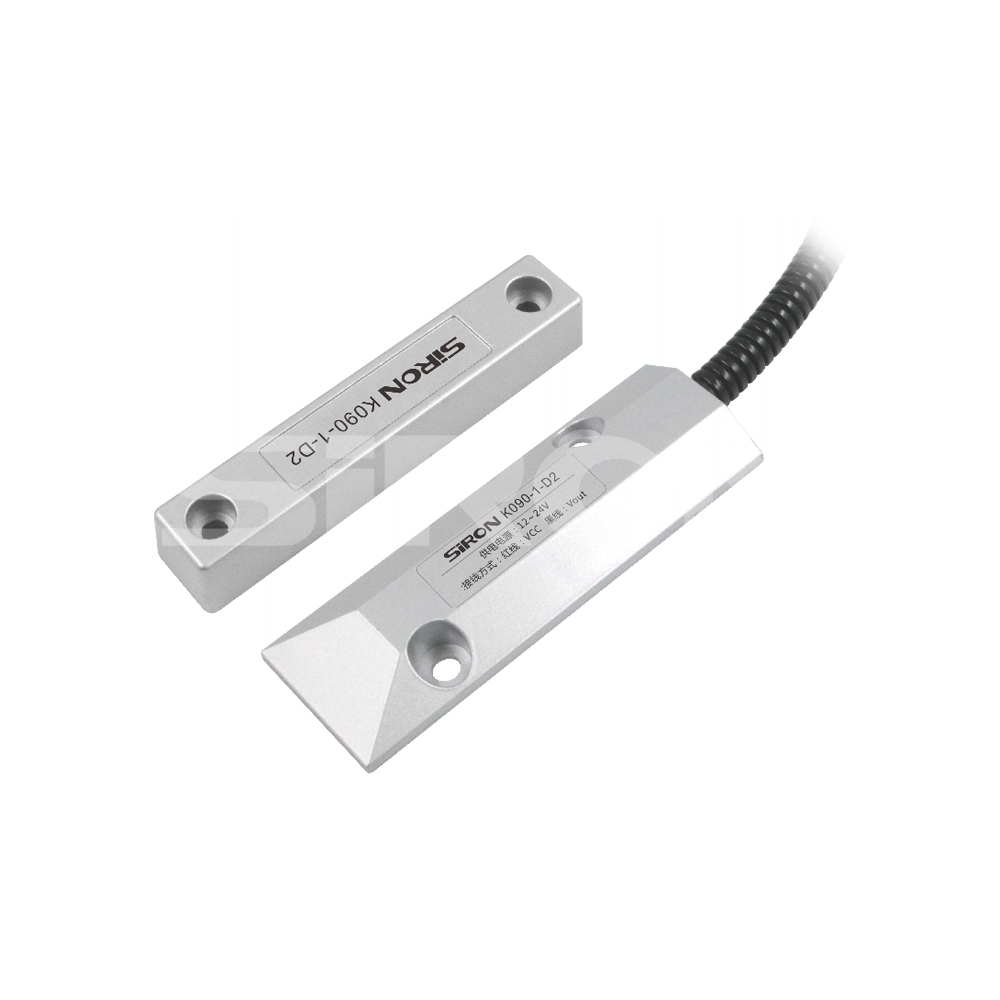

مستشعر الباب المعدني من سلسلة SiRON K090-1-D

حول الاختيار

مثال على التحديد: يشير K090-1-D1 إلى سلسلة K090-1، والرقم التسلسلي D1.

تحديد

نموذج	K090-1-D1	K090-1-D2
نوع الاتصال	/	اكتب جهة اتصال (مفتوحة عادة)
شكل الزناد	الزناد المغناطيس	الزناد المغناطيس
مسافة الزناد	≥15 مم (التشغيل وجهاً لوجه)	≥20 ملم
جهد الإمداد	12~30 فولت تيار مستمر	12~24 فولت تيار مستمر
مسافة الفعل	≥100 مم (بعد التشغيل وجهاً لوجه، الحركة المتوازية)	/
نطاق درجة حرارة التشغيل	-30 درجة مئوية~+120 درجة مئوية	-25 درجة مئوية ~ +80 درجة مئوية
طريقة الإخراج	لا يوجد إثارة: مخرجات 5 فولت، الضوء الأخضر ساطع؛ عند التشغيل: يخرج 2.5 فولت، الضوء الأخضر خافت؛ عند قطع السلك: يخرج 0 فولت، ينطفئ الضوء.	قيمة التبديل: تشغيل عند تشغيله؛ إيقاف عندما لا يتم تشغيله

نموذج	K090-1-D3
نوع الاتصال	اكتب جهة اتصال (مفتوحة عادة)	تحميل الحالي	1.75 أ
قوة الاتصال	70 واط	مقاومة الاتصال	1.0Ω
تبديل الجهد	تيار مستمر 200 فولت ؛ تيار متردد 250 فولت	مقاومة العزل	100
انهيار الجهد	تيار مستمر 400 فولت	القدرة على الاتصال	0.3 بف
التبديل الحالي	1.0 أ	نطاق درجة حرارة التشغيل	-25 درجة مئوية ~ +80 درجة مئوية
طريقة الإخراج	إخراج المستوى العالي والمنخفض: عند التشغيل (في حالة مغلقة): مستوى عالٍ والضوء قيد التشغيل؛ عند الانفصال (في الحالة المفتوحة): مستوى منخفض والضوء مطفأ.



البعد

مخطط الأسلاك
