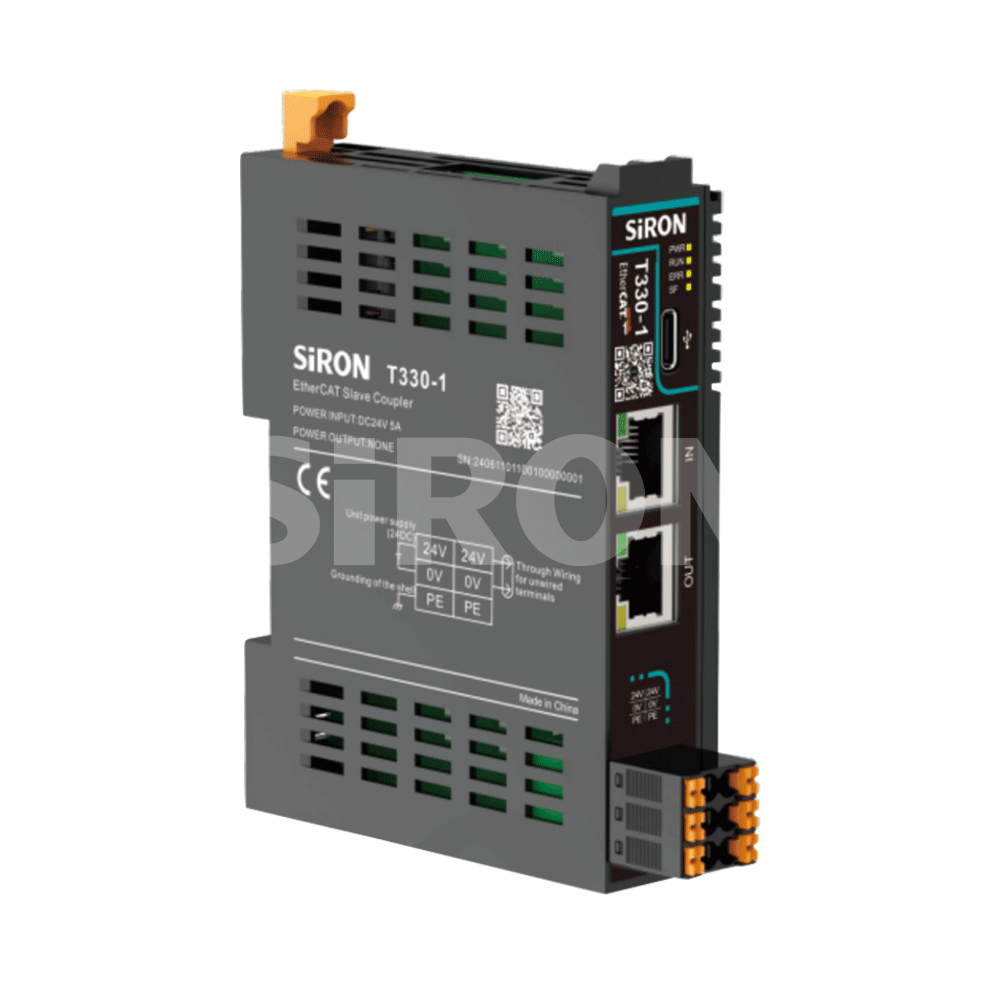

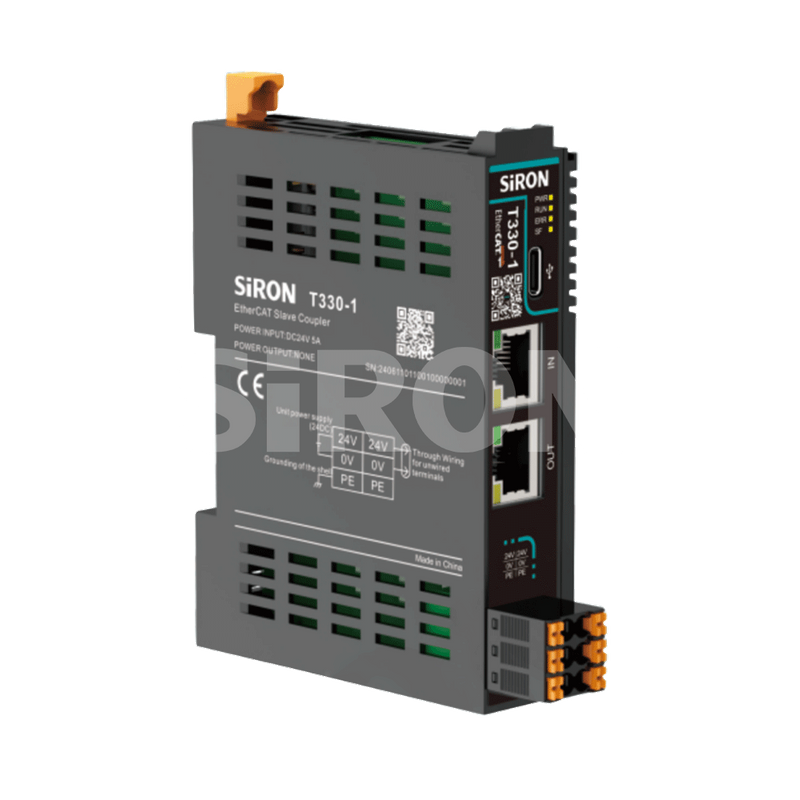

Łącznik SiRON T330-1 IP20 EtherCAT

O selekcji

Przykład wyboru: T330-1 reprezentuje serię modułów we/wy typu blade, a protokołem sprzęgającym jest EtherCAT.

Specyfikacja

Parametry mocy
Napięcie znamionowe zasilania wejściowego terminala	24 V prądu stałego (20,4 V prądu stałego ~ 28,8 V prądu stałego)
Prąd znamionowy zasilania wejściowego terminala	5A (typowa wartość 24V DcTime)
Napięcie znamionowe zasilacza wyjściowego Usys	5 V prądu stałego (4,75 V prądu stałego ~ 5,25 V prądu stałego)
Prąd znamionowy zasilacza wyjściowego Usys	2A (5 V wartość typowa dla czasu)
Napięcie znamionowe wyjściowego zasilacza Uin	24 V prądu stałego (20,4 V prądu stałego ~ 28,8 V prądu stałego)
Prąd znamionowy zasilacza wyjściowego Uin	4A (typowa wartość czasowa 24 V)

Parametry funkcji
Protokół komunikacyjny	EtherCAT
Szybkość komunikacji	10/100Mbps, pełny dupleks
Mapowanie adresów	wsparcie
Odległość transmisji	100 m
Funkcja alarmu	Diagnostyka standardowa Diagnostyka rozszerzona
Metoda izolacji	Izolowane galwanicznie od strony pola
Medium transmisyjne	Kabel Cat5
Minimalny czas cyklu	1 ms
Wprowadź objętość danych PDO	Maks. 1024 bajty
Wyjściowa objętość danych PDO	Maks. 1024 bajty
Rozmiar skrzynki pocztowej wejściowej	Maks. 512 bajtów
Rozmiar wyjściowej skrzynki pocztowej	Maks. 512 bajtów
Technologia połączenia: komunikacja/opinie Bu	EtherCAT IO: 2xRJ-45  s
Technologia połączeń	Listwa zaciskowa PUSH-IN
Typ połączenia	System/Zasilanie terenowe/Wejście
Obszar zaciskania drutu	26~16AWG/0,2~1,5mm²
Długość paska	10 mm
Metoda instalacji	Szyna DIN-35
Materiał powłoki	komputer

Warunki środowiskowe
Dopuszczalna temperatura otoczenia (podczas pracy)	-40 ~ 75 ℃
Dopuszczalna temperatura otoczenia (do przechowywania)	-40 ~ 85 ℃
Rodzaj ochrony	IP20
Stopień zanieczyszczenia	2
Wysokość operacyjna	0 ~ 2000 m
Wilgotność względna (bez kondensacji)	5 ~ 95% wilgotności względnej

Wymiary

Schemat okablowania

Schemat blokowy systemu
