SiRON T330-1 IP20 EtherCAT 커플러

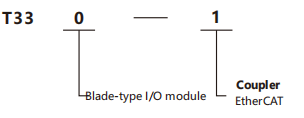

선택에 대해

선택 예: T330-1은 블레이드형 I/O 모듈 시리즈를 나타내며 커플러 프로토콜은 EtherCAT입니다.

사양

전력 매개변수
단자 입력 전원 정격 전압	24V DC(20.4V DC~28.8V DC)
단자 입력 전원 정격 전류	5A(24V DcTime-일반 값)
Usys 백플레인 출력 전원 공급 장치 정격 전압	5V DC(4.75V DC~5.25V DC)
Usys 백플레인 출력 전원 공급 장치 정격 전류	2A(5V 시간 대표값)
Uin 백플레인 출력 전원 공급 장치 정격 전압	24V DC(20.4V DC~28.8V DC)
Uin 백플레인 출력 전원 정격 전류	4A(24V 시간 대표값)

기능 매개변수
통신 프로토콜	EtherCAT
통신속도	10/100Mbps, 전이중
주소 매핑	지원하다
전송거리	100m
알람 기능	표준 진단 향상된 진단
분리방법	필드 측에서 갈바닉 절연됨
전송 매체	Cat5 케이블
최소주기 시간	1ms
입력 PDO 데이터 볼륨	최대 1024바이트
출력 PDO 데이터 볼륨	최대 1024바이트
입력 메일함 크기	최대 512바이트
출력 메일함 크기	최대 512바이트
연결 기술:통신/피백 Bu	EtherCAT IO:2xRJ-45  s
연결 기술	PUSH-IN 단자대
연결 유형	시스템/전계 전력/입력
와이어 압착 영역	26~16AWG/0.2~1.5mm²
스트립 길이	10mm
설치방법	DIN-35 딘레일
쉘 소재	PC

환경 조건
허용주위온도(작동시)	-40~75℃
허용주위온도(보관시)	-40~85℃
보호 유형	IP20
오염등급	2
작동 고도	0~2000m
상대습도(결로 없음)	5~95%RH

치수

배선도

시스템 블록 다이어그램
