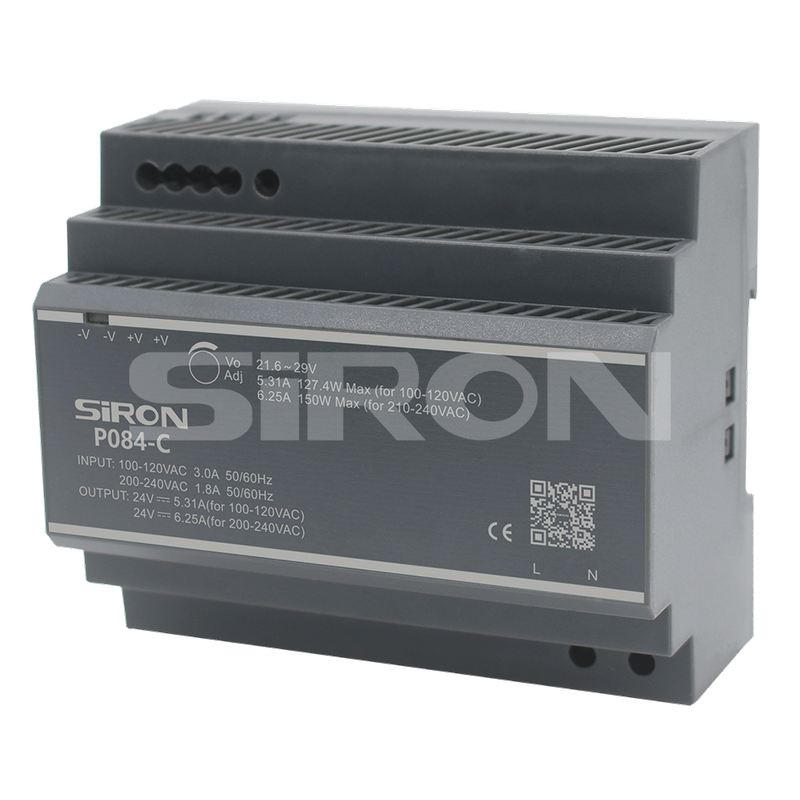

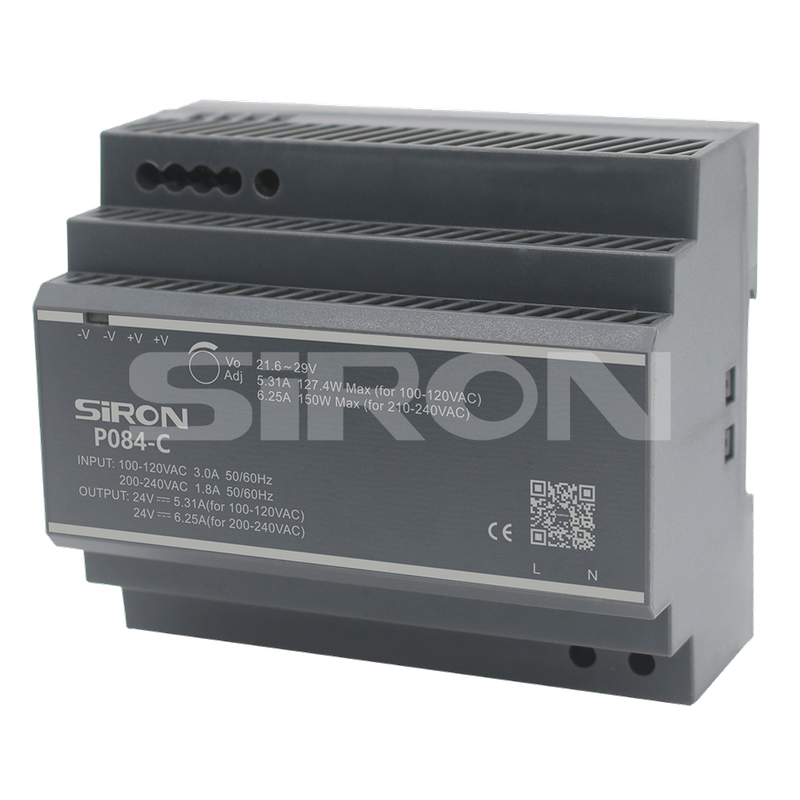

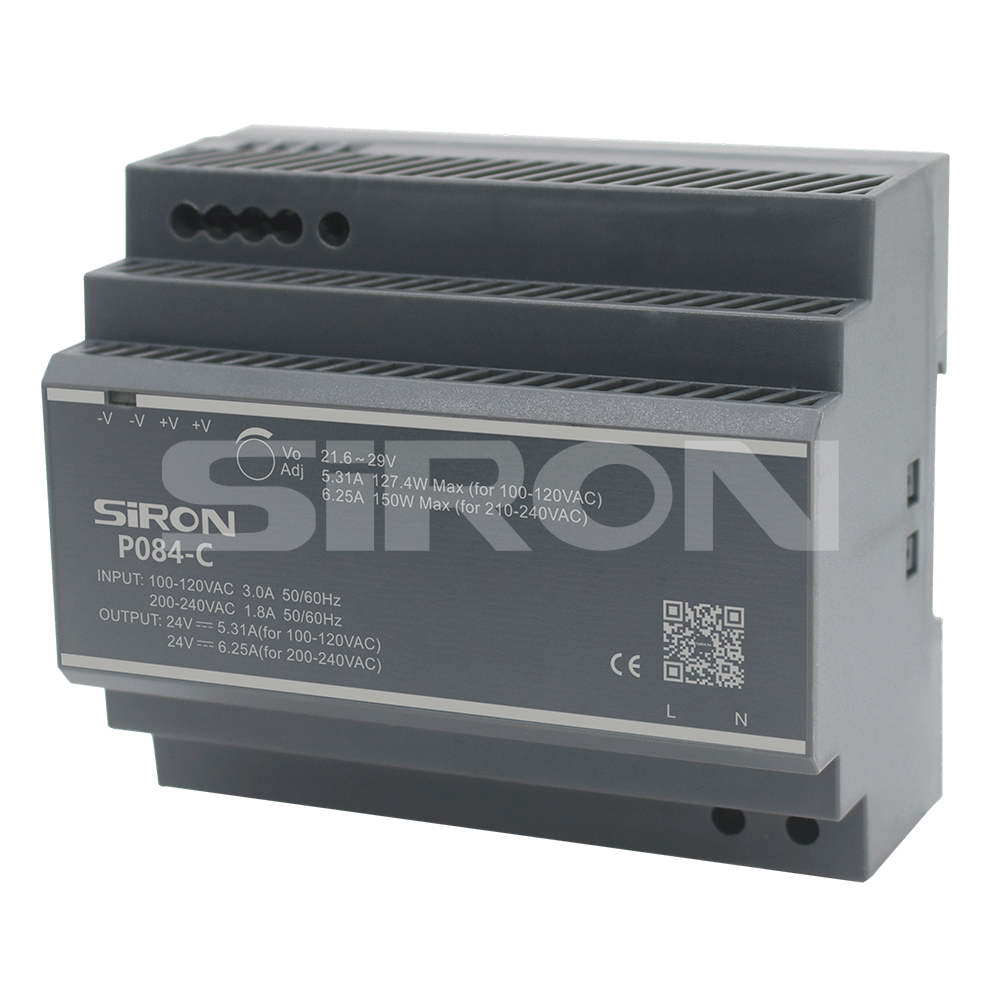

P084-C/P084-12-C
SiRON
8504401400
Zamówienie
Atrybuty produktu
| Model | P084-C | P084-12-C |
| Napięcie wyjściowe prądu stałego | 24 V | 12 V |
| Prąd znamionowy | 6,25A | 11,3A |
| Tętnienia i szumy (maks.) | 150mVp-p | 120mVp-p |
| Zakres regulacji napięcia | 21,6 ~ 27,5 V | 10,2 ~ 13,8 V |
| Czas rozpoczęcia i narastania | 1500 ms, 30 ms/230 VAC; 2000 ms, 30 ms/115 VAC (pełne obciążenie) | |
| Czas trzymania | 30ms/230VAC;10ms/115VAC (pełne obciążenie) | |
| Parametr wejściowy | 90~264VAC/120~373VDC;50/60Hz | |
| Efektywność | 90% | 88% |
| Prąd wejściowy | 3A/115VAC;1,6A/230VAC | |
| Współczynnik mocy | 0,65/115 V AC; 0,5/230 V AC | |
| Prąd rozruchowy | 70A/230VAC | |
| Prąd upływowy | <1,0mA/240VAC | |
Przeciążać ochrona |
105% do 150% mocy znamionowej | |
| Tryb ochrony: gdy napięcie wyjściowe jest mniejsze niż 50%, znajduje się w trybie czkawki. Może automatycznie odzyskać siły po usunięciu nieprawidłowych warunków obciążenia |
||
| Napięcie wyjściowe pracuje w trybie prądu stałego, gdy wynosi od 50% do 100% i może automatycznie powrócić do normy po usunięciu nieprawidłowych warunków obciążenia | ||
| Ochrona przeciwprzepięciowa | Mieć | |
| Tryb ochrony: ochrona przed czkawką | ||
| Zabezpieczenie przed zwarciem | Zwarcie między dodatnim i ujemnym zaciskiem wyjścia |
|
| Tryb ochrony: tryb czkawki, automatycznie przywraca sprawność po usunięciu nieprawidłowych warunków | ||
| Środowisko operacyjne | -30 ℃ ~ 70 ℃ (patrz krzywa redukcji) | |
Z napięcie stojaka |
Wejście do wyjścia: 1000VAC; Wejście do masy: 1500VAC; Wyjście do masy: 500VAC | |
| Impedancja izolacji | Wejście do wyjścia, wejście do masy, wyjście do masy: 100M omów/500VDC/25℃/70%RH | |
| Kompatybilność elektromagnetyczna | GB9254 KLASA A | |
| Specyfikacja bezpieczeństwa | Numer referencyjny GB4943.1-2011 | |
| Rozmiar produktu | 105×90×54,5 (szer.×wys.×gł.) | |
| Pakiet | 0,31 g; 32 szt./11 kg/1,0 CUFT | |
Uwaga: 1. Wszystkie parametry mierzono w warunkach napięcia wejściowego 230 V AC, obciążenia znamionowego i temperatury 25 ℃.
2. Napięcia tętnienia i szumu mierzono, gdy na końcu oscyloskopu podłączono 12-calową skrętkę dwużyłową z kondensatorami 0,1u i 47u w paśmie 20 MHz.
3. Dokładność: obejmuje błąd ustawień, współczynnik regulacji liniowej i współczynnik regulacji obciążenia.
4. W warunkach niskiego napięcia wejściowego należy zmniejszyć moc wyjściową. Szczegółowe informacje można znaleźć na schemacie krzywej charakterystyki statycznej.
5. Czas rozruchu mierzony jest w warunkach zimnego rozruchu maszyny. Częste operacje włączania/wyłączania mogą wydłużyć czas uruchamiania.
