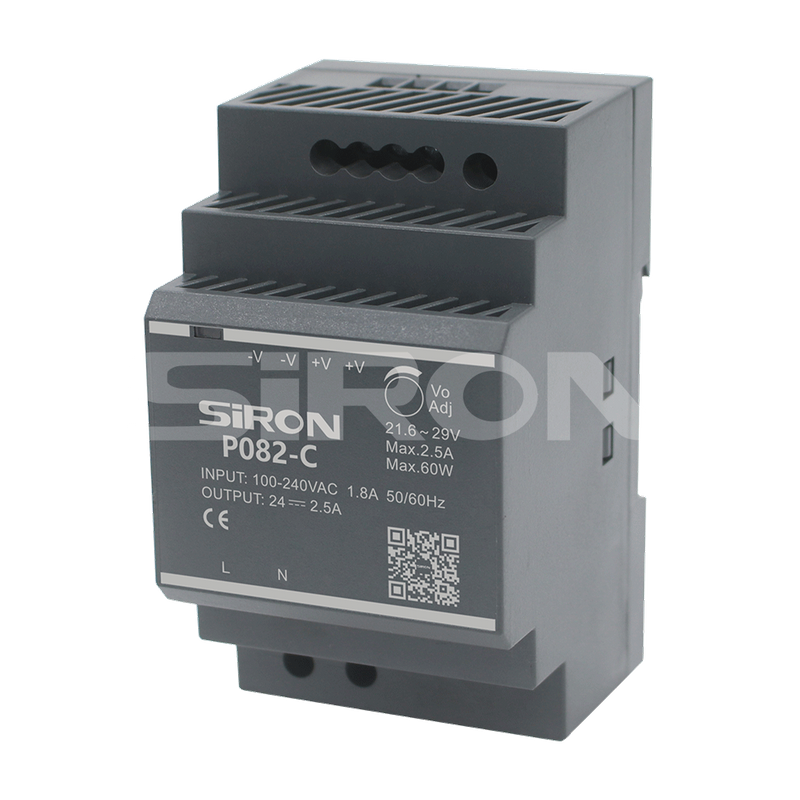

P082-C/P082-12-C
SiRON
8504401400
Zamówienie
Atrybuty produktu
| Model | P082-C | P082-12-C |
| Napięcie wyjściowe prądu stałego | 24 V | 12 V |
| Prąd znamionowy | 2,5A | 4,5A |
| Aktualny zakres | 0 ~ 2 . 5 A | 0 ~ 4 . 5 A |
| Moc znamionowa | 60 W |
54 W |
| Tętnienia i szumy (maks.) | 2 0 0 m V p - str | 1 5 0 m V p - str |
| Zakres regulacji napięcia | 21,6 ~ 27,5 V | 10,2 ~ 13,8 V |
| Czas rozpoczęcia i narastania | 2 0 0 0 ms ， 3 0 ms / 1 1 5VA C (pełne obciążenie) ; 1 5 0 0 ms, 3 0 ms / 2 3 0VA C | |
| Czas trzymania | 30ms/230VAC;10ms/115VAC (pełne obciążenie) | |
| Napięcie wejściowe | 8 5 ～ 2 6 4VA C ； 1 2 0 ～ 3 7 0 VDC | |
| Częstotliwość wejściowa | 4 7 ～ 6 3 Hz z | |
| Efektywność | 8 8% | 85% |
| Prąd wejściowy | 0. 8 8 / 1 1 5VA C ; 0. 4 8 / 2 3 0VA C | |
| Współczynnik mocy | 0. 6 5 / 2 3 0VA C (pełne obciążenie) | |
| Prąd rozruchowy | 4 0 A / 2 3 0VA C Zimny start | |
Przeciążać ochrona |
Moc znamionowa1 1 0%～ 1 3 0% | |
| Tryb ochrony: gdy napięcie wyjściowe jest mniejsze niż 50%, znajduje się w trybie czkawki. Może automatycznie odzyskać siły po usunięciu nieprawidłowych warunków obciążenia | ||
| Zabezpieczenie nadprądowe | 110% do 130% mocy znamionowej | |
| Tryb ochrony: ochrona przed czkawką, automatyczne odzyskiwanie po usunięciu nieprawidłowych warunków. | ||
| Zabezpieczenie przed zwarciem | Zwarcie biegunów dodatniego i ujemnego zacisku wyjściowego | |
| Tryb ochrony: tryb czkawki, automatycznie przywraca sprawność po usunięciu nieprawidłowych warunków | ||
| Środowisko operacyjne | -30 ℃ ~ 70 ℃ (patrz krzywa redukcji) | |
| Wilgotność robocza | 20 - 90% RH bez kondensacji | |
| Z napięciem stojaka | Wejście do wyjścia: 1000VAC; Wejście do masy: 1500VAC; Wyjście do masy 500VAC |
|
| Temperatura/wilgotność przechowywania | 4,0 ℃ ~ 85 ℃, 10% ~ 95% wilgotności względnej, bez kondensacji | |
| Impedancja izolacji | Wejście do wyjścia, wejście do masy, wyjście do masy 100M omów/500VDC/25℃/70%RH |
|
| Odporność na wibracje | 10 - 500 Hz, 5 G 10 minut na cykl, X, Y, Z co 60 minut | |
| Wytrzymuje napięcie | Wejście do wyjścia: 800VA C | |
| Impedancja izolacji | Wejście do wyjścia: 1 0 0 M hms / 5 0 0 VDC / 2 5 ℃ / 7 0% RH | |
| Rozmiar produktu | 5 2 . 5 × 9 0 × 5 4 . 5 mm (szer. × wys. × gł.) | |
| Pakiet | 0. 1 9 kg / szt | |
Uwaga: 1. Wszystkie parametry mierzono w warunkach napięcia wejściowego 230 V AC, obciążenia znamionowego i temperatury 25 ℃.
2. Napięcia tętnienia i szumu mierzono, gdy na końcu oscyloskopu podłączono 12-calową skrętkę dwużyłową z kondensatorami 0,1u i 47u w paśmie 20 MHz.
3. Dokładność: obejmuje błąd ustawień, współczynnik regulacji liniowej i współczynnik regulacji obciążenia.
4. W warunkach niskiego napięcia wejściowego należy zmniejszyć moc wyjściową. Szczegółowe informacje można znaleźć na schemacie krzywej charakterystyki statycznej.
5. Czas rozruchu mierzony jest w warunkach zimnego rozruchu maszyny. Częste operacje włączania/wyłączania mogą wydłużyć czas uruchamiania.
