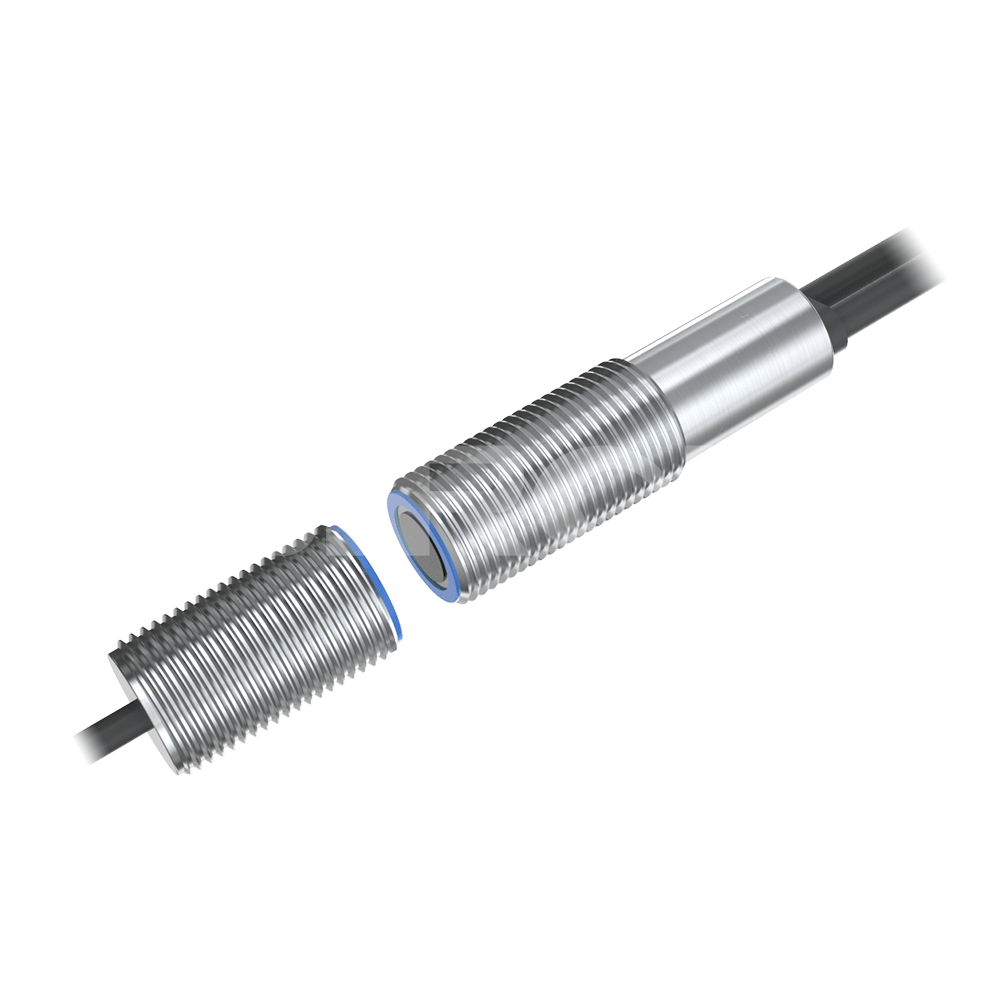

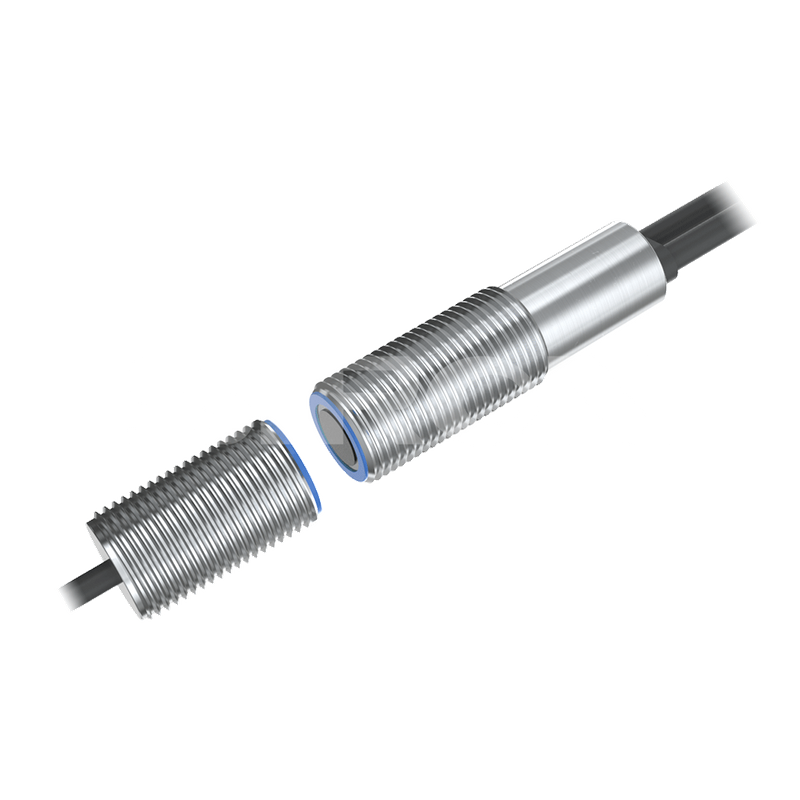

Czujnik ultradźwiękowy SiRON K060-1 serii M18

Czujnik ultradźwiękowy SiRON K060-1 serii M18

Cechy:

* Niezawodne wykrywanie pojedynczych i podwójnych arkuszy materiału;
* Wykrywanie pojedynczego arkusza, podwójnego/wielokrotnego arkusza i wykrywania bez użycia papieru;
* Nie ma potrzeby samodzielnego uczenia się (plug and play);
* 3 wejścia sterujące: wybór czułości zewnętrznej i samouczenie się w zależności od badanego materiału;* Opcjonalne samouczenie się: np. płytki krzemowe pokryte wodą;
* Odległość robocza pomiędzy nadajnikiem a odbiornikiem wynosi: 20 ~ 60mm.

Ilość:
Dostępność:





Pytać się Dodaj do koszyka Eksport PDF

Model:
Seria K060-1
Marka:
SiRON
Kod:
9031809090

Czujnik pomiarowy Czujnik ultradźwiękowy IP65 mosiądz niklowany Czułość natężenia pola

Opis produktu

O selekcji

Przykład wyboru:

K060-1-A wyrażenie Seria K060-1, odległość wykrywania wynosi 20 ~ 40 mm, wyjście NPN, logiczna zależność wyjścia typu Y;

K060-1-BP-Xexpression Seria K060-1, odległość wykrywania B wynosi 20 ~ 60 mm, wyjście PNP, logiczna zależność wyjścia typu X.

Wyjściepowiązanie logiczne

Typ	typu Y	Typ X
Stan bez papieru	Biały przewód WYŁ., Czarny przewód WYŁ	Whitewire WYŁĄCZONY, Blackwire WŁĄCZONY
Stan pojedynczego arkusza	Whitewire WŁ., Blackwire WYŁ	Włączony biały przewód, czarny przewód włączony
Stan dwóch/wielu arkuszy	Whitewire WYŁĄCZONY, Blackwire WŁĄCZONY	Whitewire WŁ., Blackwire WYŁ

Dane techniczne

Nazwa		Czujnik ultradźwiękowy M18
Model	NPN NO+NC	K060-1-A	K060-1-AX	K060-1-B	K060-1-BX
	PNP NO+NC	K060-1-AP	K060-1-AP-X	K060-1-BP	K060-1-BP-X
Wygląd
Odległość wykrywania		20 ~ 40 mm		20 ~ 60 mm
Zakres prac		Papiery i papiery o gramaturze jednostkowej 20-1200g/m⊃2,laminaty stopowe, folie do grubości 0,4mm ifolie samoprzylepne		Papiery o gramaturze jednostkowej 50-1200g/m⊃2, laminaty stopowe i folie samoprzylepne
Projekt		cylinder M18przetwornik ultradźwiękowy
Tryb pracy		Kontroler z dwoma arkuszami
pomiarowe Metody		Praca impulsowa z oceną amplitudy
przetwornika Częstotliwość		400 tys. Hz		200 kHz
Ślepy punkt		5 mm przed nadajnikiem i odbiornikiem
Napięcie robocze		20~30VDC, zabezpieczenie przed odwrotną polaryzacją
Tętnienie napięcia		±10%
Strata prądu bez obciążenia		≤60mA
Typ połączenia		Kabel PUR 2M, 7×0,25mm²
Kabel nadawczo-odbiorczy		Wyrzutnik: kabel PVC o długości 1,2 m; kabel jest podłączony do zewnętrznego przetwornika ultradźwiękowego za pomocą złącza M8.: kabel PVC o długości 1,2 m
Wyjście		Wyjście NPN/PNP: Imax=200mA, Spadek napięcia przełączającego 2V, zabezpieczenie przeciwzwarciowe
Czas reakcji		Tryb pracy automatycznej wynosi 2,5 ms		Tryb pracy automatycznej wynosi 6,5 ms
Opóźnienie włączenia		<750 ms		<1,9 s
nadajnik-odbiornik Odległość		20 ~ 40 mm; optymalnie: 20 mm ± 2 mm		20 ~ 60 mm; optymalnie: 40 mm ± 5 mm
Dopuszczalne odchylenie kątowe		Pod kątem ±45° do płaszczyzny pionowej
Tworzywo		Mosiądz niklowany
Przetwornik ultradźwiękowy		Pianka poliuretanowa, żywica epoksydowa wypełniona szkłem
Maksymalny moment dokręcania nakrętki		M18:15Nm
Klasa ochrony		IP65
robocza Temperatura		+5 ℃ ~ + 60 ℃
przechowywania Temperatura		-40 ℃ ~ + 85 ℃
Urządzenie sterujące		wejście sterujące: C1 do C3
Z góry określony obszar		Nauczanie prowadzę poprzez sterowanie sygnałem wejściowym
Kontrolka		Zielone światło: pojedynczy arkusz; Migające zielone światło: nauczanie; Czerwone światło: podwójne/wiele arkuszy; Migające czerwone światło: brak papieru
