SiRON K060-1 시리즈 M18 초음파 센서

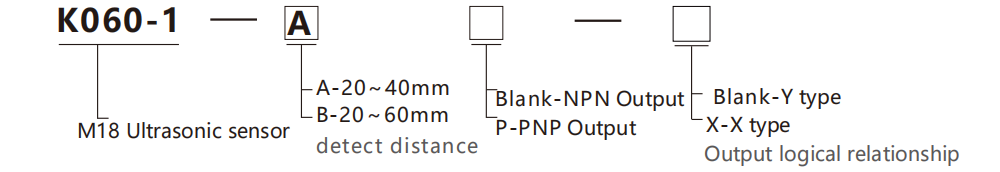

선택에 대해

선정예：

K060-1-A 식 K060-1 시리즈, A 감지 거리는 20~40mm, NPN 출력, Y형 출력 논리 관계;

K060-1-BP-X식 K060-1시리즈, B검출 거리는 20~60mm, PNP 출력, X-type 출력 논리 관계.

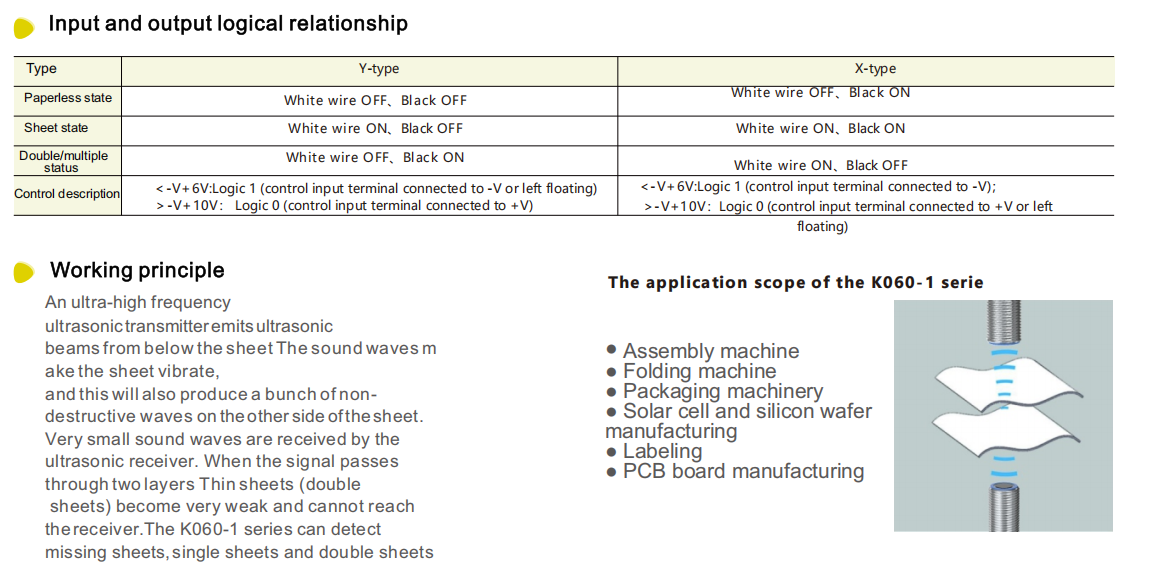

출력논리적 관계

유형	Y형	X형
종이 없는 상태	백색선 OFF, 흑색선OFF	화이트와이어 꺼짐, 블랙와이어 켜짐
단일 시트 상태	화이트와이어 ON, 블랙와이어 OFF	화이트와이어 ON, 블랙와이어 ON
이중/다중 시트 상태	화이트와이어 꺼짐, 블랙와이어 켜짐	화이트와이어 ON, 블랙와이어 OFF

명세서

이름		M18초음파 센서
모델	NPN N.O+NC	K060-1-A	K060-1-AX	K060-1-B	K060-1-BX
	PNP N.O+NC	K060-1-AP	K060-1-AP-X	K060-1-BP	K060-1-BP-X

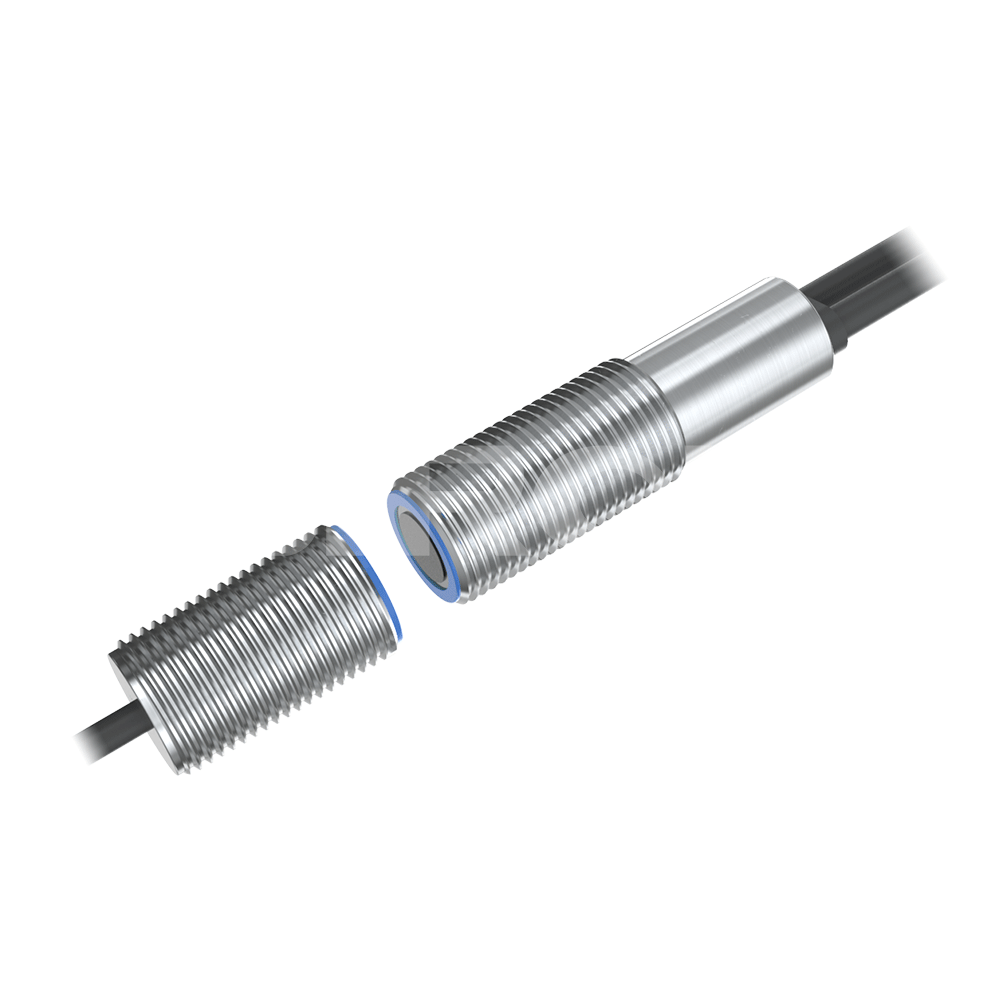

모습
감지 거리		20~40mm		20~60mm

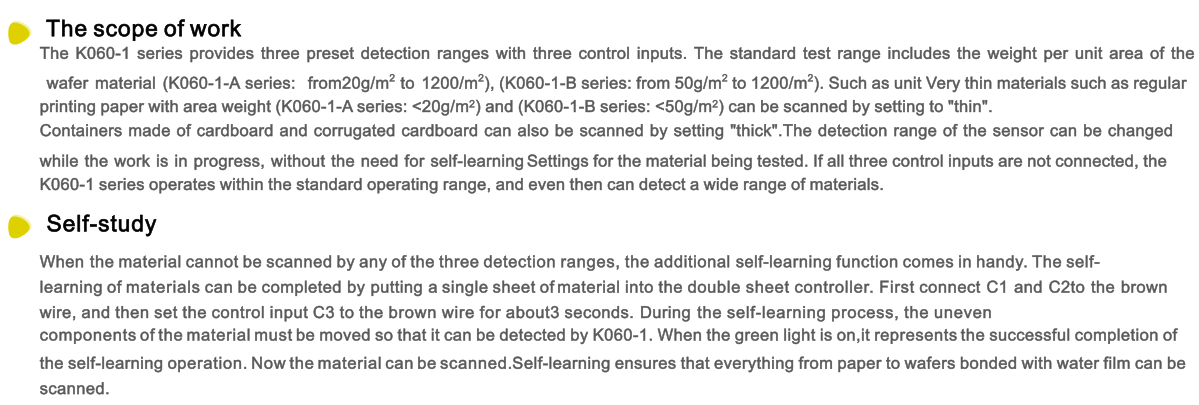

업무 범위		단위 면적당 무게가 20-1200g/m⊃2인 종이 및 종이, 합금 라미네이트,       최대 0.4mm 두께의 필름, 자체 접착 필름		단위 면적당 중량이 50-1200g/m⊃2인 종이, 합금 라미네이트, 자가 접착 필름
설계		실린더 M18초음파 변환기
작동 모드		듀얼 시트 컨트롤러
측정   방법		진폭 추정을 통한 펄스 작동
변환기 주파수		400kHz		200kHz
맹점		송신기와 수신기 앞 5mm
작동 전압		20~30VDC, 역극성 보호
전압 리플		±10%
무부하 전류 손실		60mA 이하
연결 유형		2M PUR 케이블, 7×0.25mm²
트랜시버 케이블		이젝터:1.2M PVC 케이블;케이블은 M8 커넥터를 사용하여 외부 초음파 변환기에 연결됩니다.:1.2M PVC 케이블
산출		NPN/PNP 출력: Imax=200mA, 스위치 전압 강하 2V, 단락 보호
응답 시간		자동 작동 모드는 2.5ms입니다.		자동 작동 모드는 6.5ms입니다.
전원 켜기 지연		<750ms		1.9초 미만
송신기-수신기    간격		20~40mm; 최적: 20mm±2mm		20~60mm; 최적: 40mm±5mm
허용 각도 편차		수직면에 대해 ±45° 각도
재료		니켈 도금 황동
초음파 변환기		폼 폴리우레탄, 유리 함유 에폭시 수지
최대 조임 토크   너트의		M18:15Nm
보호 등급		IP65
작동 온도		+5℃~+60℃
보관 온도		-40℃~+85℃

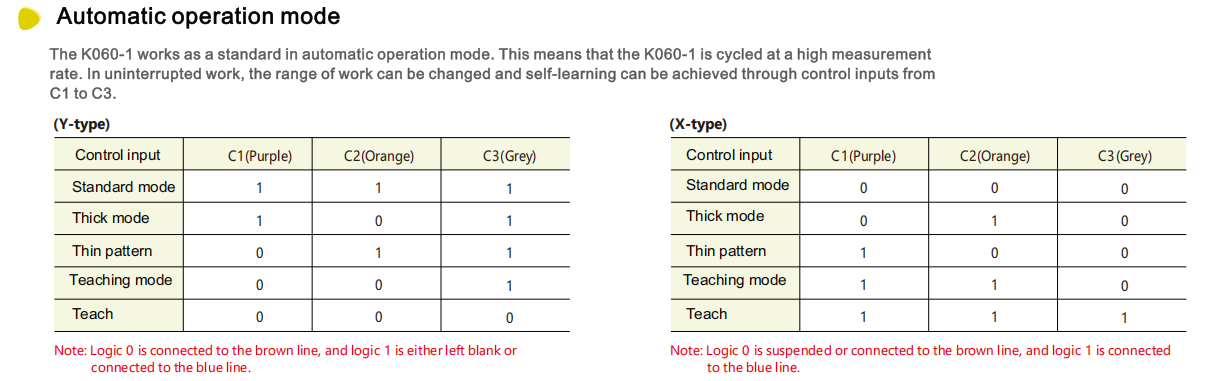

제어 장치		제어 입력: C1 ~ C3
미리 정해진 지역		입력을 제어하여 교육을 진행했습니다.
표시 등		녹색 표시등: 단일 시트, 녹색 표시등 깜박임: 교육, 빨간색 표시등: 이중/다중 시트, 빨간색 표시등 깜박임: 용지 없음

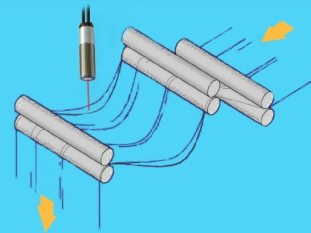

예

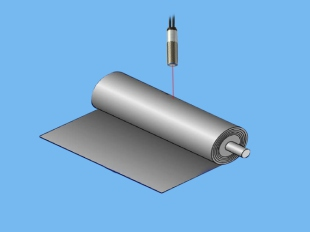

투명 플라스틱 장력 제어 롤지 직경 검출

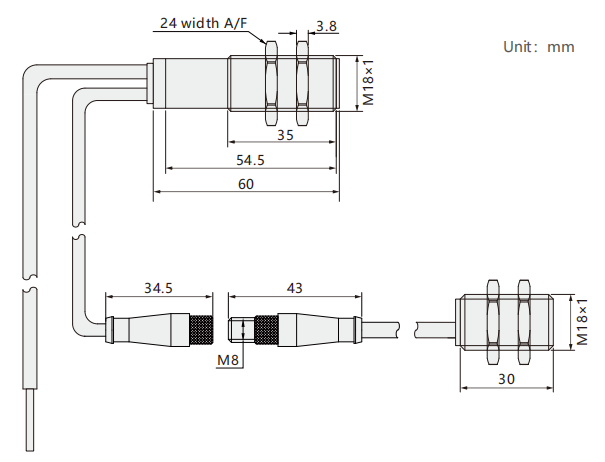

차원

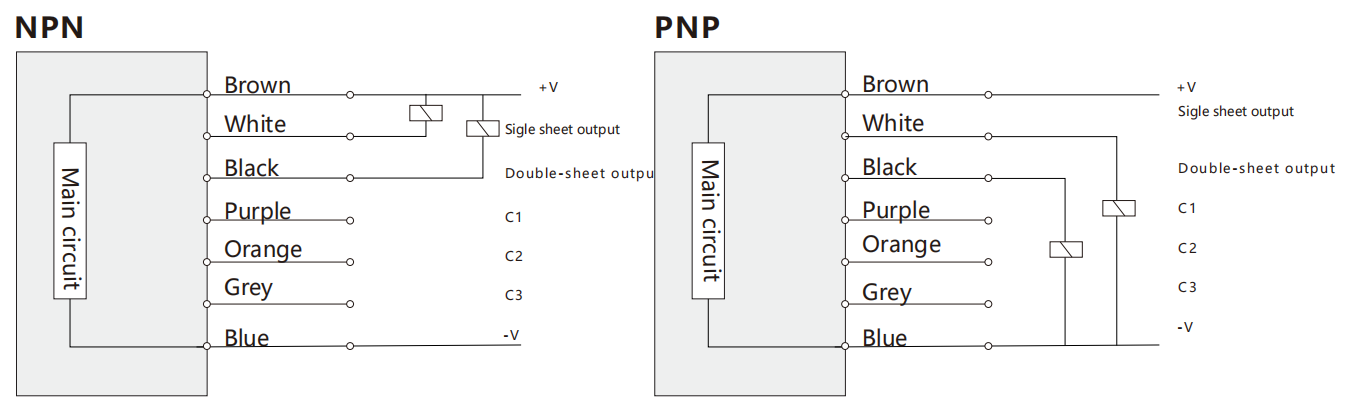

배선도
