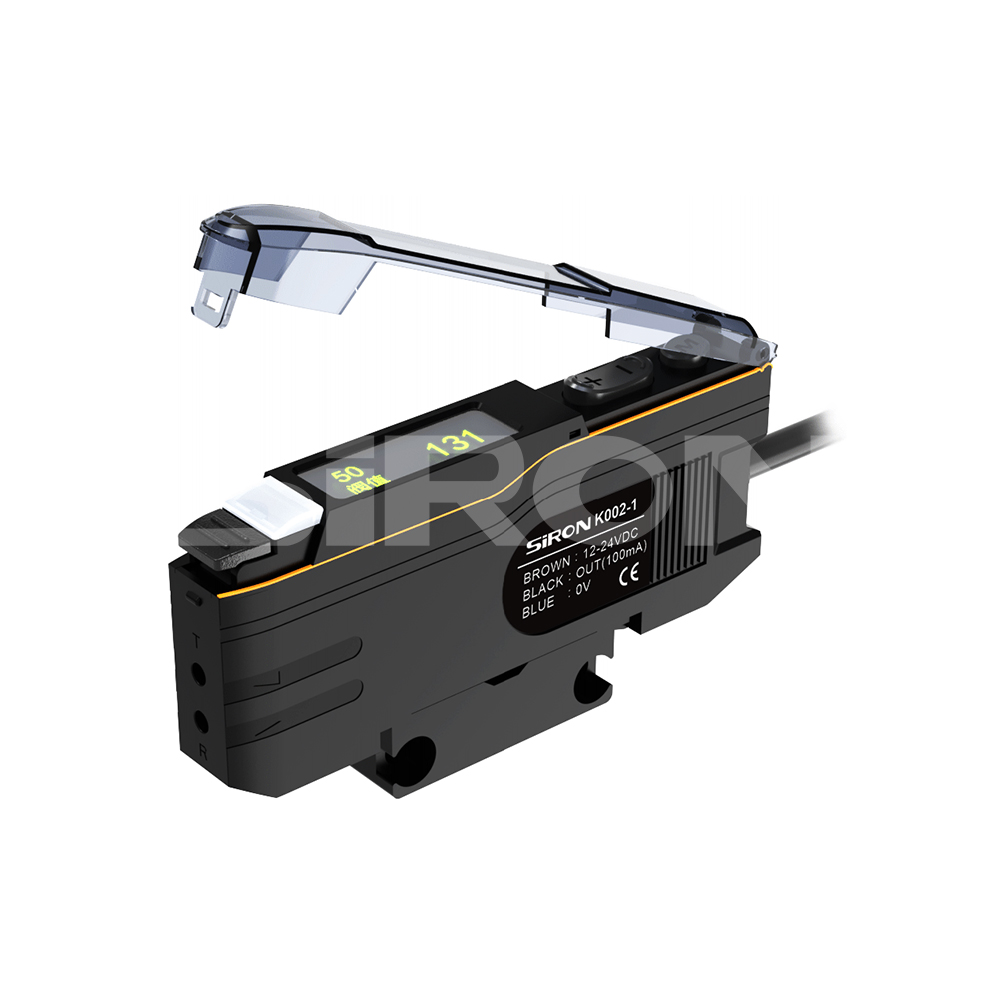

Seria K002-1
SiRON
8409999990
O selekcji

Przykład doboru: K002-1 oznacza serię K002, numer seryjny 1, z wyjściem NPN.
K002-1P oznacza serię K002, numer seryjny 1, z wyjściem PNP.
Dane techniczne
Nazwa |
Chiński wzmacniacz światłowodowy do wyświetlacza |
||
Model |
K002-1 | K002-1P | K002-1V |
Typ |
Wyjście NPN | Wyjście PNP | NPN Napięcie wyjściowe i analogowe |
Wygląd |
|
||
Źródło światła |
Czerwony, 4-elementowy korpus diodowy | ||
Napięcie zasilania |
DC 12~24V±10%, pływające P - P, poniżej 10% | ||
Prąd poboru |
≤30mA | ||
Tryb wykrywania |
Odbicie rozproszone, wiązka przechodząca (określona przez rodzaj elementu światłowodowego) | ||
Tryb pracy |
Standard: Odbicie rozproszone: 200 mm, wiązka przechodząca: 700 mm; Dalekodystansowe: odbicie rozproszone: 300 mm, wiązka przechodząca: 1200 mm |
||
Wyjście detekcyjne |
Wyjście otwartego obwodu kolektora NPN Maksymalny prąd wejściowy 100 mA, Maksymalne napięcie zewnętrzne 30 V DC, Napięcie resztkowe poniżej 1 V |
Wyjście otwartego obwodu kolektora NPN Maksymalny prąd wejściowy 100 mA, Maksymalne napięcie zewnętrzne 30 V DC, Napięcie resztkowe poniżej 2 V |
/ |
Analogowe wyjście napięciowe |
/ | 0 ~ 5 V | |
Stan wyjściowy |
Można przełączać normalnie otwarty/normalnie zamknięty | ||
Funkcja opóźnienia |
Do wyboru są cztery tryby wyjścia: wyjście normalne, wyjście rozszerzone, wyjście opóźnione i wyjście jednorazowe. Można regulować trzy czasy opóźnienia: 1 ms ~ 9999 ms |
||
Czas reakcji |
Wysoka prędkość: mniej niż 80μs; Standard: Mniej niż 500 μs; Duża odległość: mniej niż 3 ms | ||
Wyświetlacz |
Wyświetlacz ekranu 0LED | ||
Obwód ochronny |
Zabezpieczenie przed odwrotną polaryzacją zasilania; Zabezpieczenie przed zwarciem lub przeciążeniem wyjścia | ||
Jasność otoczenia |
światło żarowe: maksymalnie 20000 luksów; białe światło: maksymalnie 30000 luksów | ||
Odporność na wibracje |
10–55 Hz, podwójna amplituda: 1,5 mm, 2 godziny odpowiednio dla osi X, Y, Z | ||
Temperatura otoczenia |
- 25 ~ + 55 ℃, bez zamarzania | ||

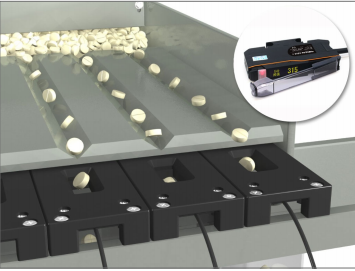

Przykład

Wykrywanie ilości małych przedmiotów. Zastosowanie w przemyśle farmaceutycznym

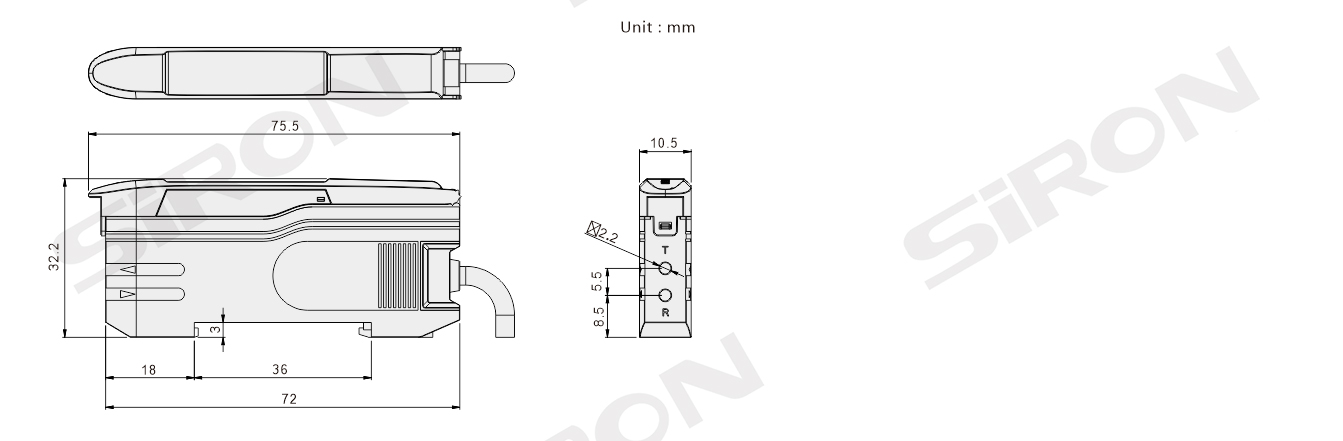

Wymiar

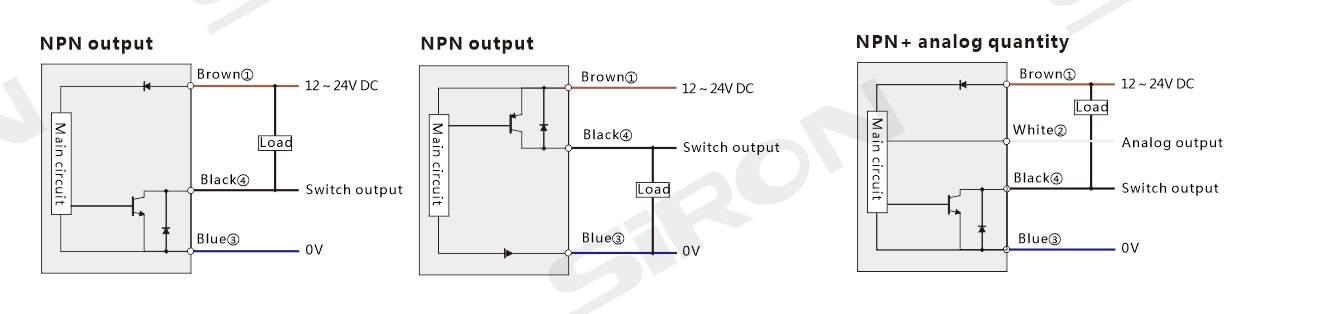

Schemat okablowania
