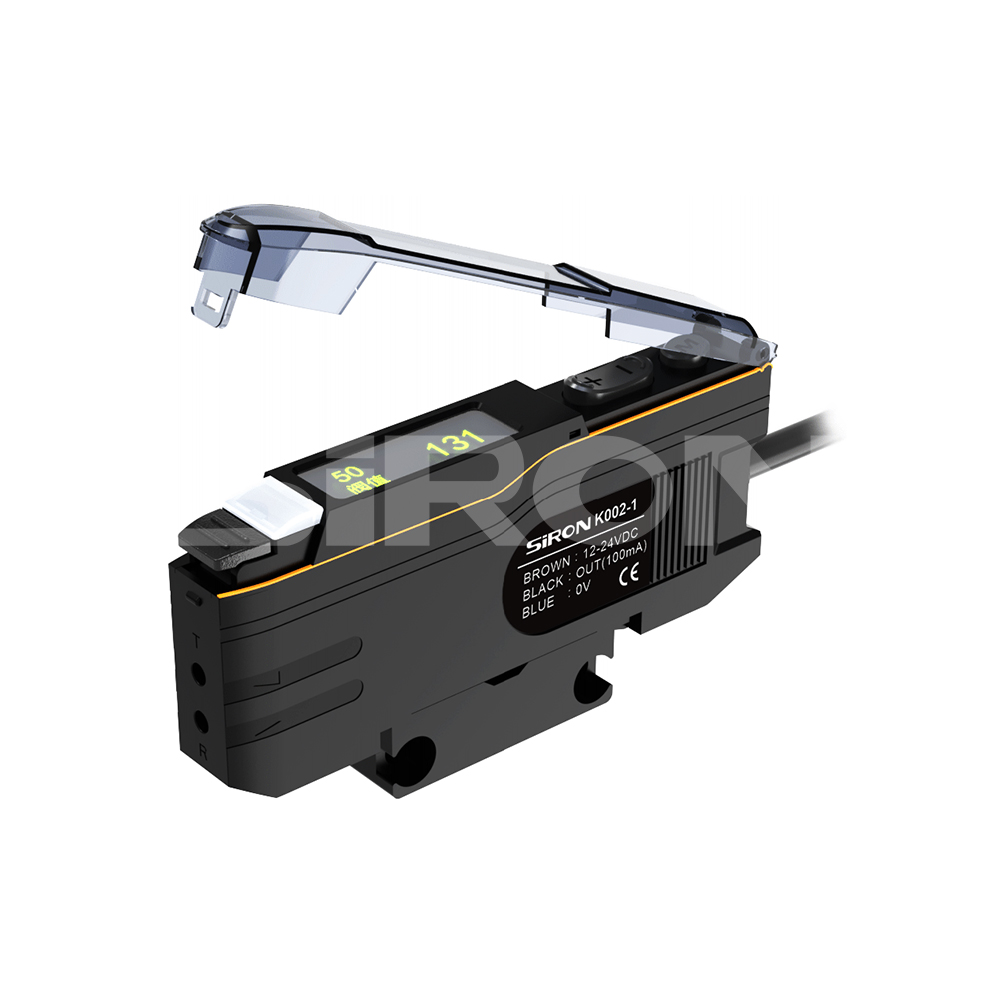

Chinesischer Display-Faserverstärker der Serie SiRON K002-1 NPN/PNP

Über die Auswahl

Auswahlbeispiel: K002-1 bezeichnet die K002-Serie, Seriennummer 1, mit NPN-Ausgang.

                              K002-1P bezeichnet die K002-Serie, Seriennummer 1, mit PNP-Ausgang.

Spezifikationen

Name	Chinesischer Display-Faserverstärker
Modell	K002-1	K002-1P	K002-1V
Typ	NPN-Ausgang	PNP-Ausgang	NPN-Ausgang und Analogspannung
Aussehen
Lichtquelle	Roter Leuchtdiodenkörper mit 4 Elementen
Versorgungsspannung	DC 12~24V ±10 %, schwebendes P - P, unter 10 %
Verbrauch aktuell	≤30mA
Erkennungsmodus	Diffuse Reflexion, Durchlicht (bestimmt durch die Art der Glasfaserkomponente)
Arbeitsmodus	Standard: Diffuse Reflexion: 200 mm, Einweglicht: 700 mm; Fernlicht: Diffuse Reflexion: 300 mm, Durchgangslicht: 1200 mm
Erkennungsausgabe	NPN-Kollektor-Leerlaufausgang. Maximaler Eingangsstrom 100 mA, maximale externe Spannung 30 VDC, Restspannung weniger als 1 V	NPN-Kollektor-Ausgang mit offenem Schaltkreis. Maximaler Eingangsstrom 100 mA, maximale externe Spannung 30 VDC, Restspannung weniger als 2 V	/
Analoger Spannungsausgang	/		0~5V
Ausgabestatus	Normalerweise offen / normalerweise geschlossen umschaltbar
Verzögerungsfunktion	Vier Ausgabemodi sind wählbar: normale Ausgabe, erweiterte Ausgabe, verzögerte Ausgabe und einmalige Ausgabe.                                    Drei Verzögerungszeiten sind einstellbar: 1 ms ~ 9999 ms
Reaktionszeit	Hohe Geschwindigkeit: weniger als 80 μs; Standard: Weniger als 500 μs; Lange Distanz: weniger als 3 ms
Anzeige	0LED-Bildschirmanzeige
Schutzschaltung	Verpolungsschutz für das Netzteil; Ausgangskurzschluss- oder Überlastschutz
Umgebungshelligkeit	Glühlampenlicht: Maximal 20000 Lux; weißes Licht: Maximal 30000 Lux
Vibrationsfestigkeit	10–55 Hz, doppelte Amplitude: 1,5 mm, 2 Stunden für X-, Y- und Z-Achse
Umgebungstemperatur	- 25~+55℃, kein Einfrieren

Beispiel



Erkennung kleiner Stückzahlen Anwendung in der Pharmaindustrie

Dimension

Schaltplan
