H052
SiRON
8538900000
Zamówienie

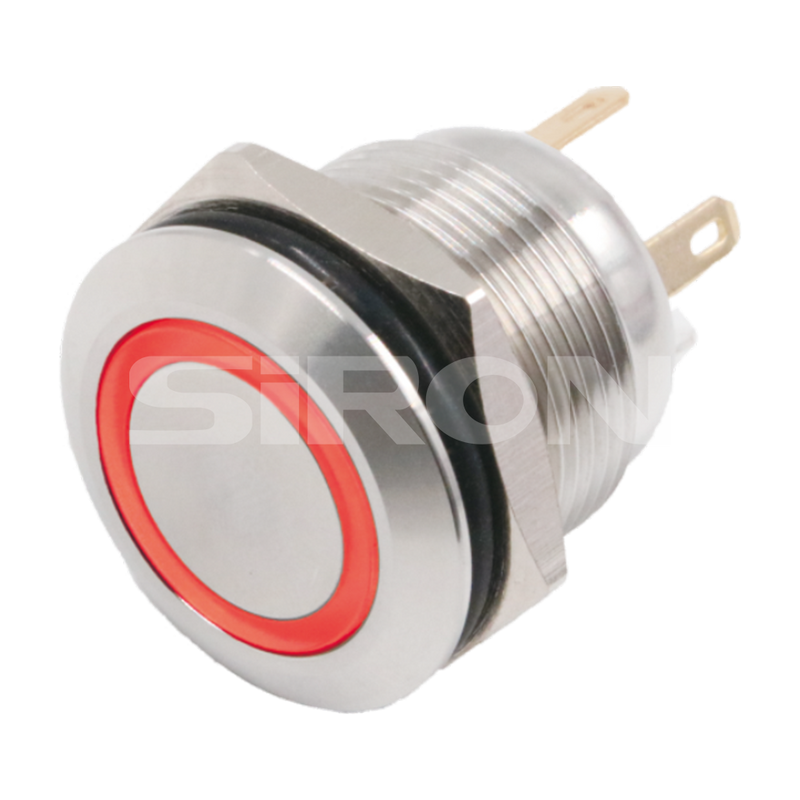

Uwaga: H052-R-24 oznacza metalowy przycisk ze stali nierdzewnej Φ19 z mosiężnym, pozłacanym czerwonym światłem i przyciskiem 24 V.
Definicja pinu
| Symbol | schematyczny rysunek |
Równoważny obwód koralików do lamp | |
 |
światło jednokolorowe |  |
|
| Uwaga: Przełącznik ze stykami wolnoobrotowymi, dwuprzerwowy, z dwoma zaciskami | Uwaga: przyjmuje koraliki LED, które są kompatybilne zarówno z AC, jak i DC. Na listwach zaciskowych nie ma rozróżnienia pomiędzy biegunami dodatnimi i ujemnymi. Koraliki posiadają wbudowane rezystory zabezpieczające i nie wymagają połączeń zewnętrznych. | ||
Cechy techniczne
| Materiał stopy | Mosiądz pozłacany | H052-R/G/Y/B/W-6/12/24/36/110/220 |
| Mosiądz ocynkowany | H052(D)-R/G/Y/B/W-6/12/24/36/110/220 | |
| Typ operacji | samoczynnego resetu | |
| Typ połączenia | Wtyczka przewodów (pin lutowniczy) | |
| Styl głowy | Płaska okrągła taśma świetlna w kształcie pierścienia | |
| Ocena przełącznika | DC:2A/36V;AC:5A/250V | |
| Temperatura otoczenia | -40 ℃ ~ + 80 ℃ | |
| Rezystancja stykowa | ≤50MΩ | |
| Rezystancja izolacji | ≥1000MΩ | |
| Wytrzymałość dielektryczna | AC1780V | |
| Żywotność mechaniczna | ≥1000 000 czasu/≥50 000 czasu | |
| Struktura przełącznika | Wolno poruszające się styki z podwójnym punktem przerwania | |
| Przełącz kombinację | 1NIE | |
| Ciśnienie robocze | 3~5N | |
| Limity operacyjne | 2,5 MM | |
| Moment dokręcenia nakrętki | 5~14N | |
Światła LED |
Rodzaje koralików lampowych | Dwukierunkowe koraliki LED (kompatybilne z AC/DC) |
| Napięcie znamionowe | 6 V/12 V/24 V/36 V/110/220 V | |
| Prąd znamionowy | około 20mA | |
| życie | 50000 godzin (wartość referencyjna) | |
