H052
SiRON
8538900000
Užsakyti

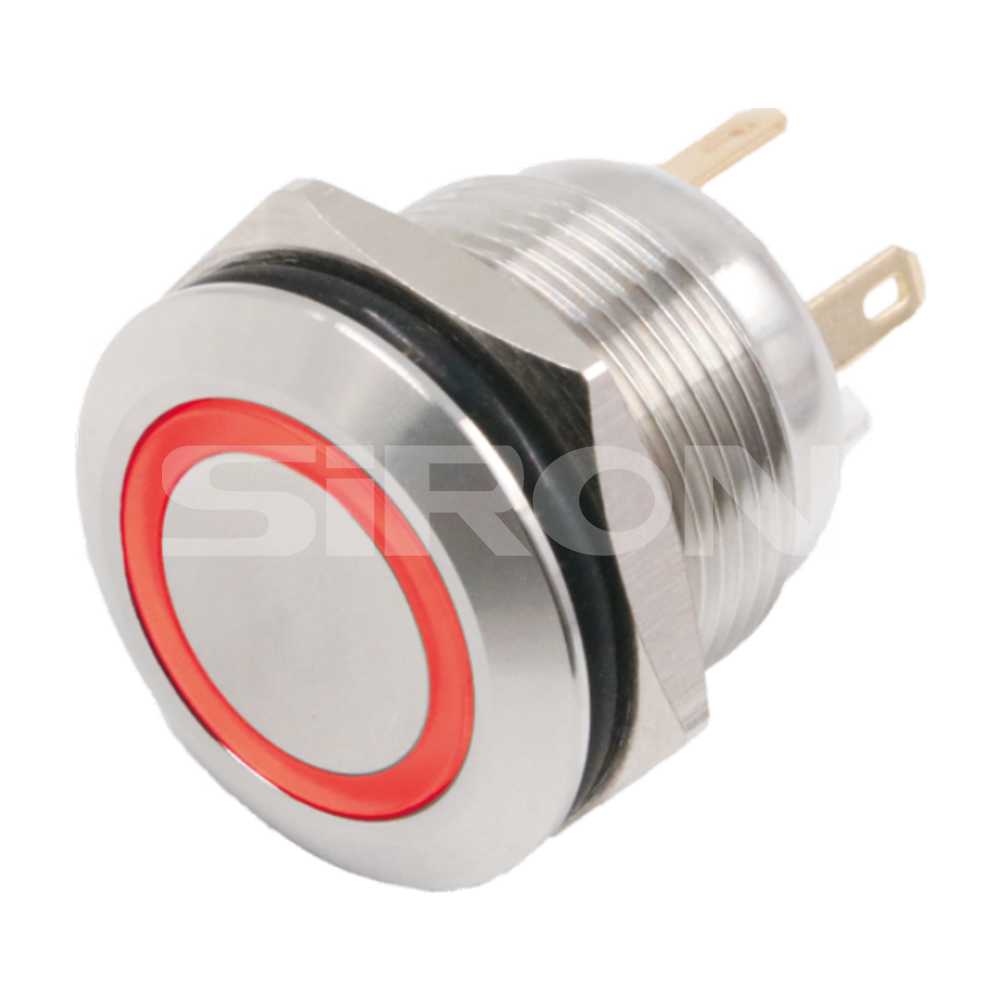

Pastaba: H052-R-24 žymi Φ19 nerūdijančio plieno metalinį mygtuką su žalvariu paauksuota raudona lempute ir 24 V mygtuku.
Smeigtuko apibrėžimas
| Simbolis | scheminis brėžinys |
Lygiavertė lempos karoliukų grandinė | |
 |
vienos spalvos šviesa |  |
|
| Pastaba: dvigubo pertraukimo lėtai judantis kontaktinis jungiklis su dviem gnybtais | Pastaba: Jame naudojami LED karoliukai, suderinami su kintamąja ir nuolatine srove. Nėra skirtumo tarp teigiamų ir neigiamų polių gnybtų blokuose. Karoliukai yra su įmontuotais apsauginiais rezistoriais ir nereikalauja išorinių jungčių. | ||
Techninės savybės
| Pėdų medžiaga | Auksuotas žalvaris | H052-R/G/Y/B/W-6/12/24/36/110/220 |
| Žalvaris cinkuotas | H052(D)-R/G/Y/B/W-6/12/24/36/110/220 | |
| Operacijos tipas | savaiminis nustatymas iš naujo | |
| Ryšio tipas | Laido kištukas (litavimo kaištis) | |

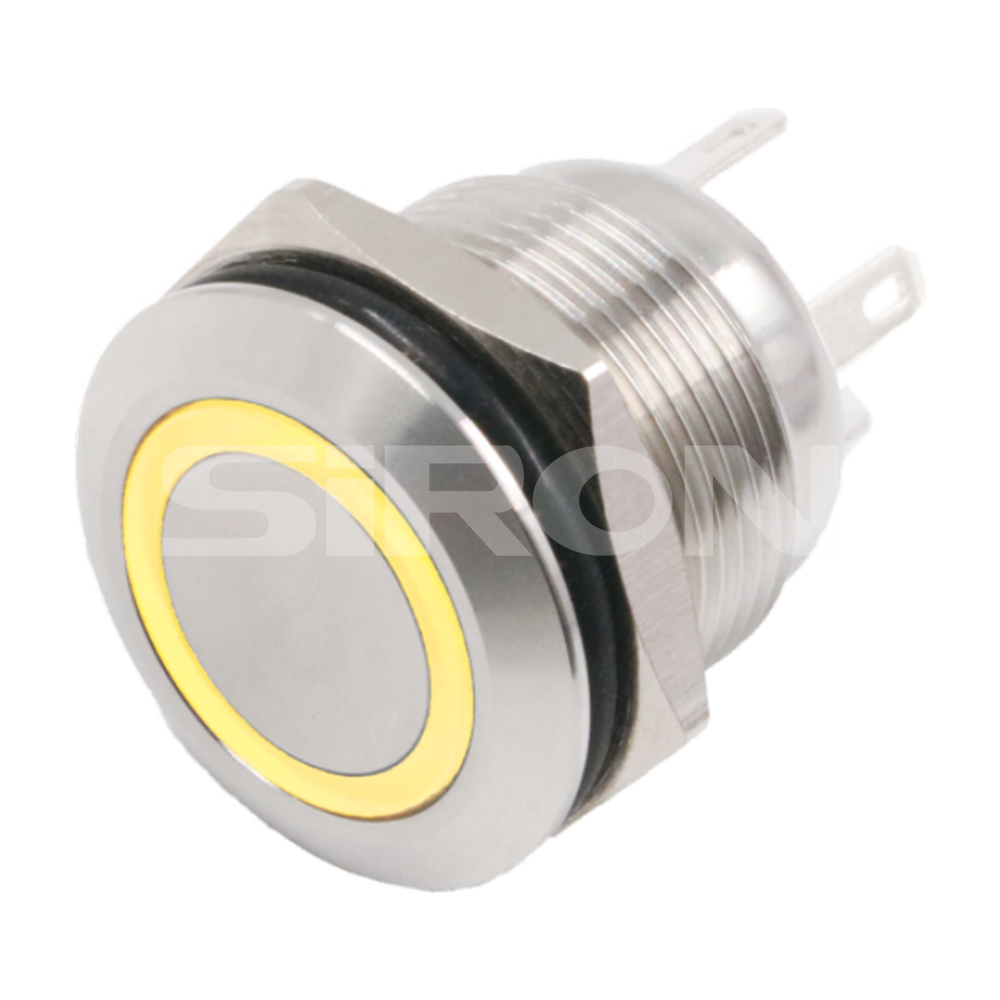

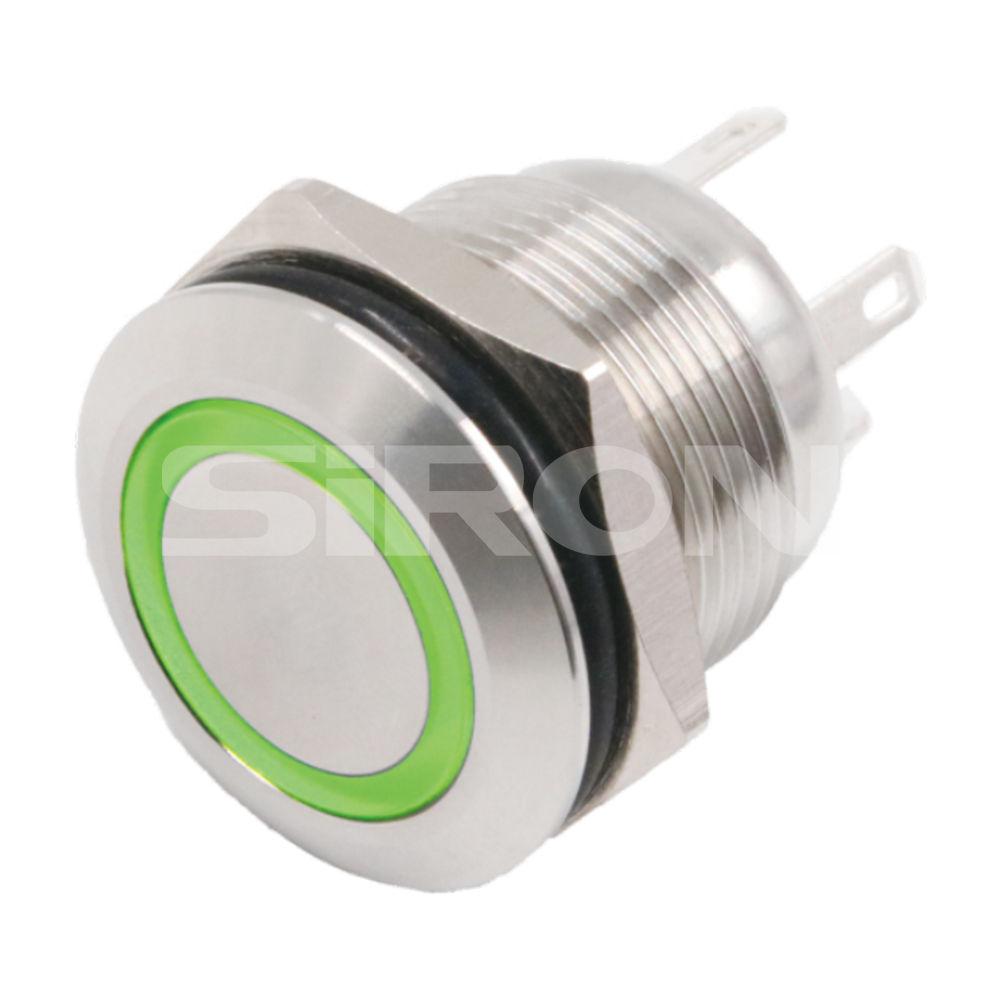

| Galvos stilius | Plokščias apskritas žiedo formos šviestuvas | |
| Perjungti įvertinimą | DC:2A/36V;AC:5A/250V | |
| Aplinkos temperatūra | -40 ℃ ~ + 80 ℃ | |
| Kontaktinis pasipriešinimas | ≤50MΩ | |
| Izoliacijos atsparumas | ≥1000MΩ | |
| Dielektrinis stiprumas | AC1780V | |
| Mechaninis gyvenimas | ≥1000 000 kartų / ≥ 50 000 kartų | |
| Jungiklio struktūra | Lėtai judantys kontaktai su dvigubu lūžio tašku | |
| Jungiklių derinys | 1NE | |
| Darbinis slėgis | 3～5 N | |
| Veikimo ribos | 2,5 mm | |
| Veržlės sukimo momentas | 5～14 š | |
LED lemputės |
Lempos karoliukų tipai | Dviejų krypčių LED karoliukai (suderinami su AC/DC) |
| Nominali įtampa | 6V/12V/24V/36V/110/220V | |
| Nominali srovė | apie 20mA | |
| gyvenimą | 50 000 valandų (referencinė vertė) | |
