K006 serija
SiRON
8409999990
Apie atranką
Pasirinkimo pavyzdys: K006 nurodo K006 seriją su NPN išėjimu;
K006-P nurodo K006 seriją su PNP išėjimu.
Specifikacijos
Vardas |
Išmanusis skaitmeninio pluošto stiprintuvas |
|
Modelis |
NPN | K006 |
| PNP | K006-P | |

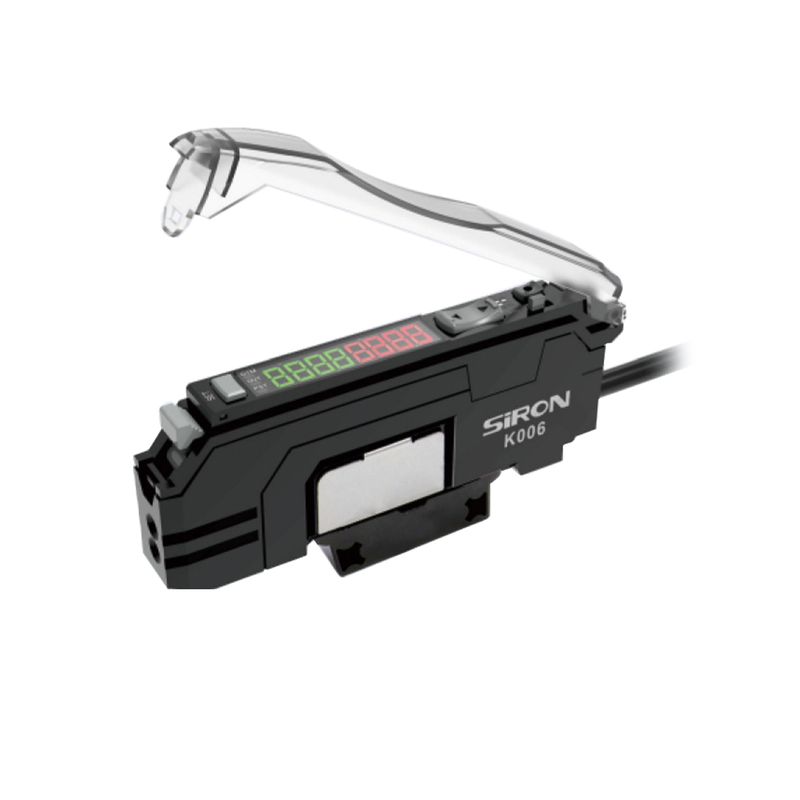

Išvaizda |
|
|
Ryšys |
Kabelis | |
Šviesos šaltinis |
Raudonos šviesos diodo LED vamzdžio korpusas | |
Reagavimo laikas |
50 μs (didelis greitis) / 250 μs (FINE) / 1 ms (SUPER) / 16 ms (MEGA) | |
Išvesties pasirinkimas |
ŠVIESA ĮJUNGTA/Tamsu | |
Vėlavimo funkcija |
Atjunkite delsos laikmatį / paleidimo delsos laikmatį / vieną laikmatį | |
Valdykite išvestį |
NPN | NPN kolektorius atidarytas esant 24 V įtampai. Maksimali išvestis: 100 mA arba mažiau; (Sujungti kelis submodulius); Liekamoji įtampa 1V arba mažesnė |
| PNP | PNP kolektorius yra atviras 24 V įtampa. Maksimali 1 kanalo išvestis: 100 mA. Mažiau: likutinė įtampa 1V arba mažesnė | |
Apsaugos grandinė |
Atbulinės srovės apsauga (maitinimas), apsauga nuo viršsrovių (išėjimas), viršsrovė (išėjimas) | |
Maitinimo įtampa |
Nuo 12 iki 24 VDC±10%, pulsacijos įtampa (PP): maksimali 10% | |
Dabartinis suvartojimas |
NPN | Įprasta: maksimalus 900 mW (maksimaliai 36 mA esant 24 V; esant 12 V, didžiausias yra 48 mA. Energijos taupymo režimas: iki 800 mW (iki 32 mA esant 24 V; esant 12 V, didžiausias yra 39 mA. Pastaba: naudojant 'didelį' režimą, energijos suvartojimas padidės) 160mw (7mA). |
| PNP | Įprasta: maksimalus 950 mW (esant 24 V, maksimalus 39 mA; esant 12 V, didžiausias yra 52 mA. Energijos taupymo režimas: iki 850 mW (iki 35 mA, kai įtampa 24 V; esant 12 V, maksimali yra 44 mA. Pastaba: naudojant 'didelį režimą, galia 6 mm padidės 7 mm). |
|
Emironmental fotometika |
Kaitrinė lempa: Maksimali 20 000 liuksų; Dienos šviesa: ne daugiau kaip 30 000 liuksų; | |
| Aplinkos temperatūra | -20 iki +55 ℃ (be užšalimo) | |
| Santykinė drėgmė | 3 5–85 % RH (nėra krešėjimo) | |
| Atsparumas vibracijai | 10–55 Hz, su 1,5 mm amplitudė, po 2 valandas X, Y ir Z kryptimis | |
| Atsparumas smūgiams | 500 m/s⊃2;, po 3 kartus X, Y ir Z kryptimis | |
| Medžiaga | polikarbonatas | |
| Dydis | 30 . 3 mm (aukštis) x 9 ,8 mm (plotis) x 71 ,8 mm (gylis) | |
| Svoris | Apie 50g | |
| Kabelio ilgis | 2 mln | |
Pavyzdys
Disko aptikimas Aptikimas su spalvų diferenciacija
Matmenys
Sujungimo schema
