مضخم الألياف الضوئية الرقمي الذكي من سلسلة SiRON K006

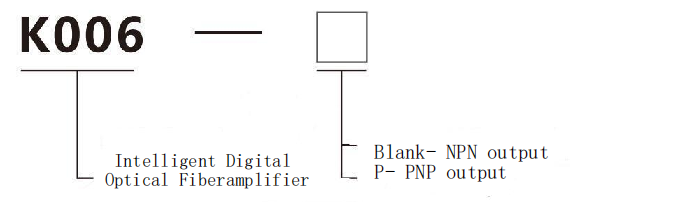

حول الاختيار

مثال على الاختيار: يشير K006 إلى سلسلة K006، مع إخراج NPN؛
                                           يشير K006-P إلى سلسلة K006، مع إخراج PNP.

تحديد

اسم		ذكي مكبر للصوت الألياف الرقمية
نموذج	نبن	ك006
	بنب	K006-P
مظهر
اتصال		كابل
مصدر الضوء		الجسم أنبوب الصمام الثنائي الباعث للضوء الأحمر
وقت الاستجابة		50 ميكروثانية (سرعة عالية)/250 ميكروثانية (دقيق)/1 مللي ثانية (فائقة)/16 مللي ثانية (ميجا)
اختيار الإخراج		ضوء على / الظلام على
وظيفة التأخير		افصل مؤقت التأخير/مؤقت تأخير البدء/مؤقت فردي
السيطرة على الإخراج	نبن	جامع NPN مفتوح عند 24 فولت. الحد الأقصى للإخراج: 100 مللي أمبير أو أقل؛ (توصيل وحدات فرعية متعددة)؛ الجهد المتبقي 1 فولت أو أقل
	بنب	مجمع PNP مفتوح الدائرة عند 24 فولت. الحد الأقصى لإخراج قناة واحدة: 100 مللي أمبير. أقل: الجهد المتبقي 1 فولت أو أقل
دائرة الحماية		حماية الدائرة العكسية (مصدر الطاقة)، ​​حماية التيار الزائد (الإخراج)، التيار الزائد (الإخراج)
جهد مصدر الطاقة		بين 12 و24 فولت تيار مستمر ±10%، جهد التموج (PP): الحد الأقصى 10%
الحالي الاستهلاك	نبن	عادي: الحد الأقصى 900 مللي واط (الحد الأقصى 36 مللي أمبير عند 24 فولت؛ عند 12 فولت، الحد الأقصى هو 48 مللي أمبير. وضع توفير الطاقة: ما يصل إلى 800 مللي واط (حتى 32 مللي أمبير عند 24 فولت؛ عند 12 فولت، الحد الأقصى هو 39 مللي أمبير.                                              ملاحظة: عند استخدام وضع 'عالي السرعة'، سيزيد استهلاك الطاقة بمقدار 160 ميجا واط (7 مللي أمبير).
	بنب	عادي: الحد الأقصى 950 ميجاوات (عند 24 فولت، الحد الأقصى 39 مللي أمبير؛ عند 12 فولت، الحد الأقصى هو 52 مللي أمبير. وضع توفير الطاقة: ما يصل إلى 850 ميجاوات (حتى 35 مللي أمبير عند 24 فولت؛ عند 12 فولت، الحد الأقصى هو 44 مللي أمبير.                                                  ملاحظة: عند استخدام وضع 'عالي السرعة'، سيزيد استهلاك الطاقة بمقدار 160 ميجاوات (7 مللي أمبير).
الضوئية البيئية		المصباح المتوهج: الحد الأقصى 20,000 لوكس؛ ضوء النهار: الحد الأقصى 30,000 لوكس؛
درجة حرارة البيئة		-20 إلى +55 درجة مئوية (بدون تجميد)
الرطوبة النسبية		3 5-85% رطوبة نسبية (لا يوجد تخثر)
مقاومة الاهتزاز		10 إلى 55 هرتز، بسعة مركبة 1.5 مم، لمدة ساعتين لكل اتجاه في اتجاهات X وY وZ
مقاومة الصدمات		500 م/ث⊃2؛، 3 مرات في اتجاهات X وY وZ
مادة		البولي
مقاس		30 . 3 مم (ارتفاع) × 9 .8 مم (عرض) × 71 .8 مم (عميق)
وزن		حوالي 50 جرام
طول الكابل		2 م

مثال

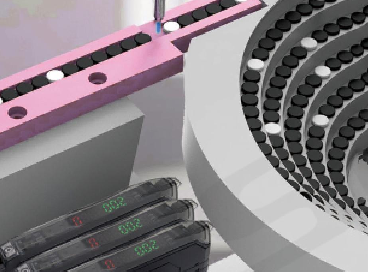

الكشف عن القرص مع تمايز الألوان

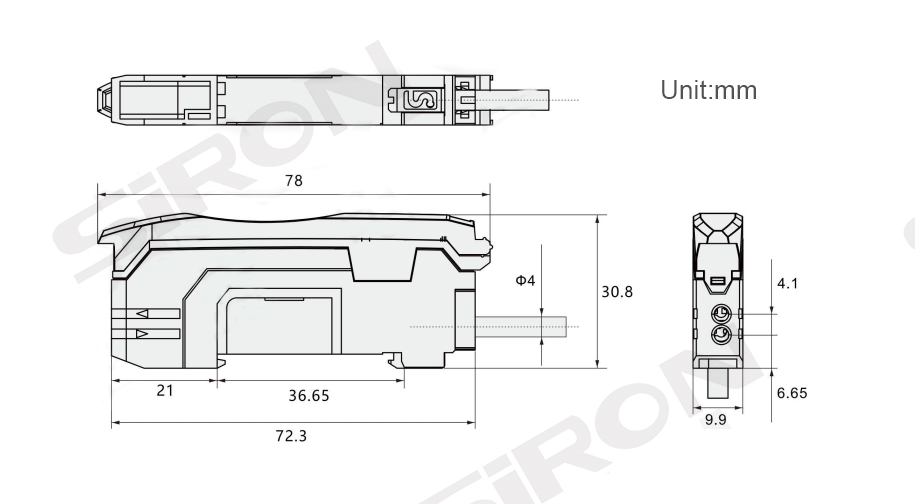

البعد

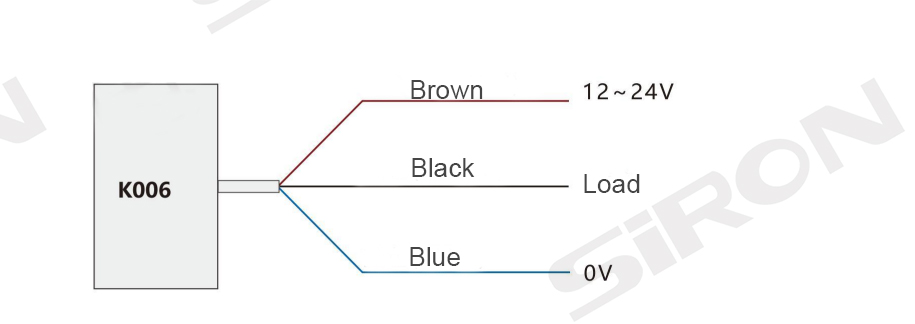

مخطط الأسلاك
