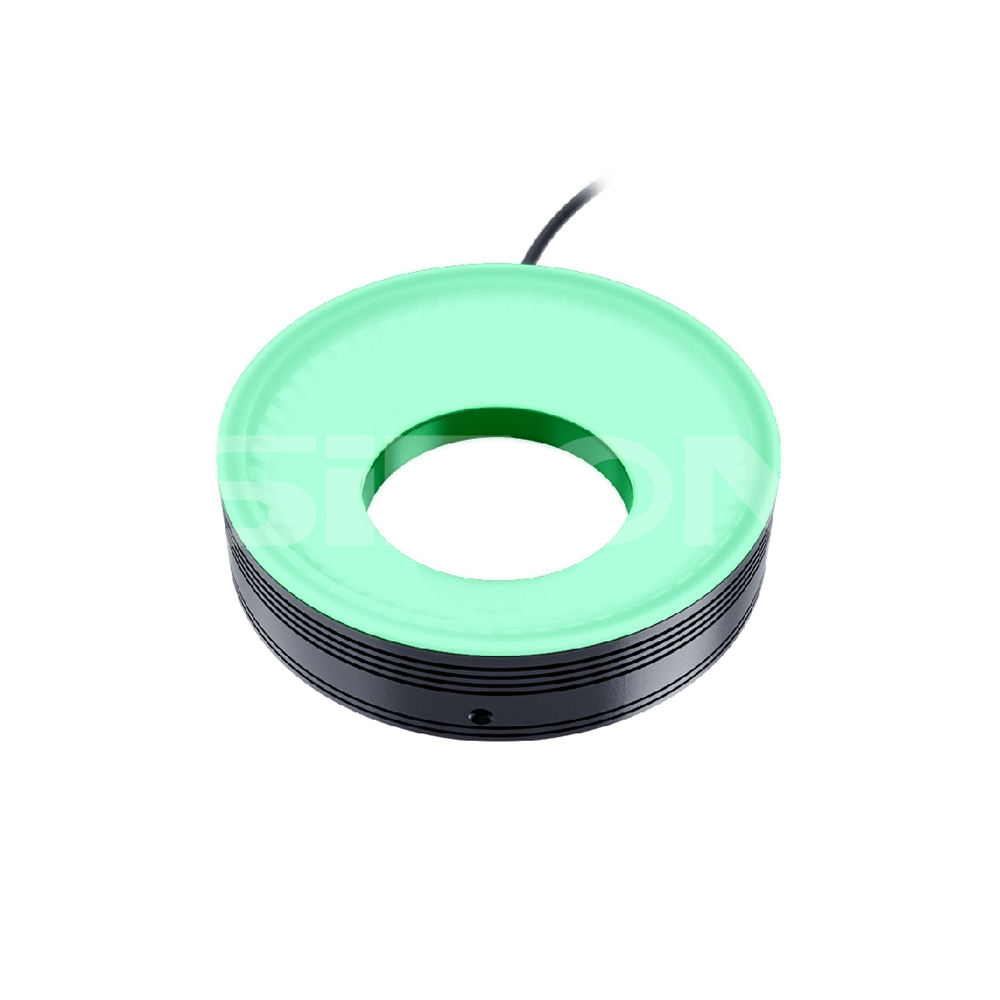

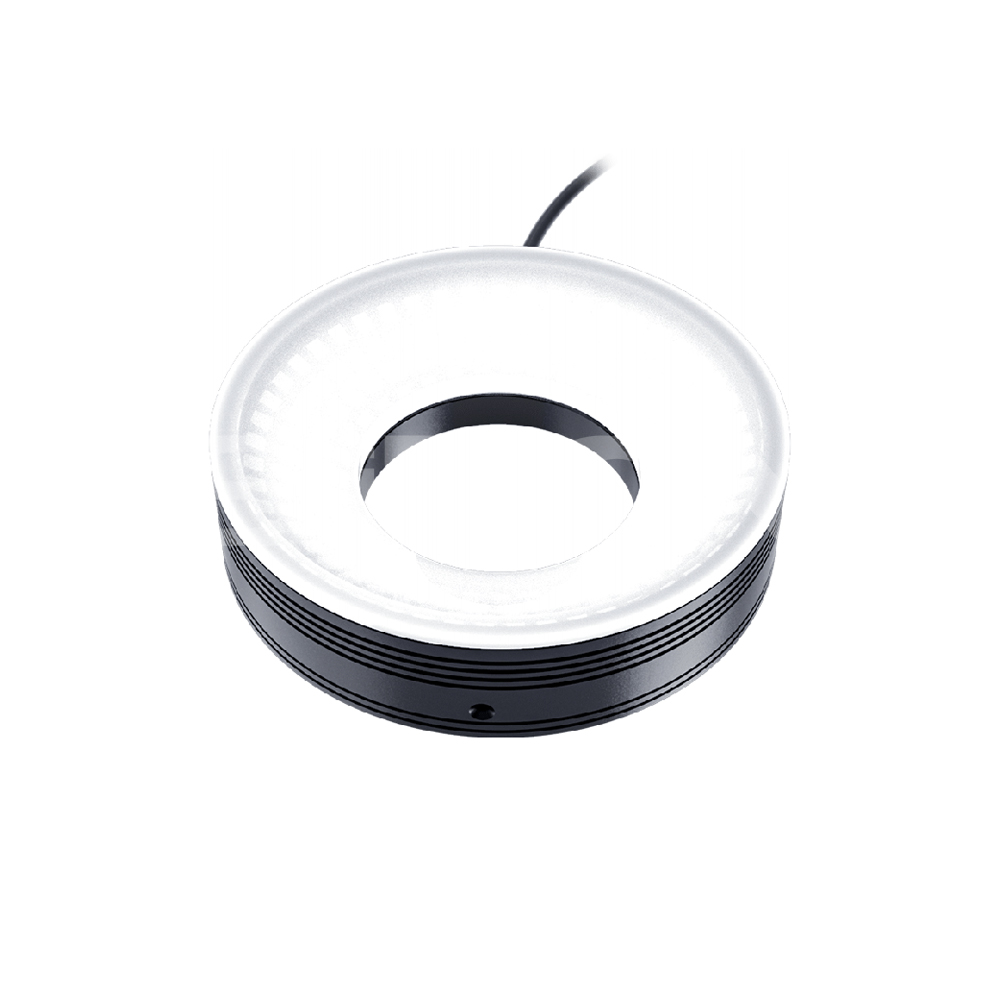

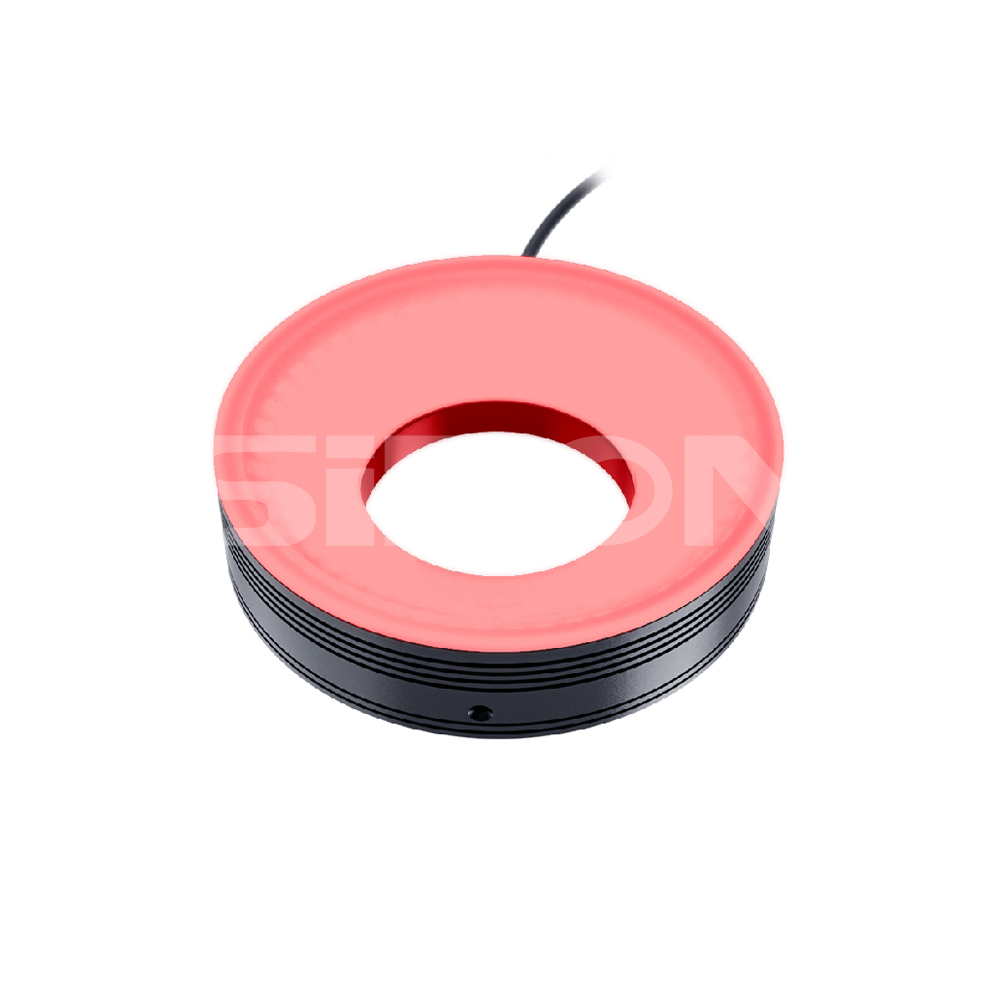

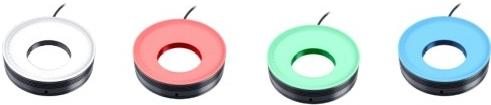

SiRON K702 시리즈 고균일 링 광원

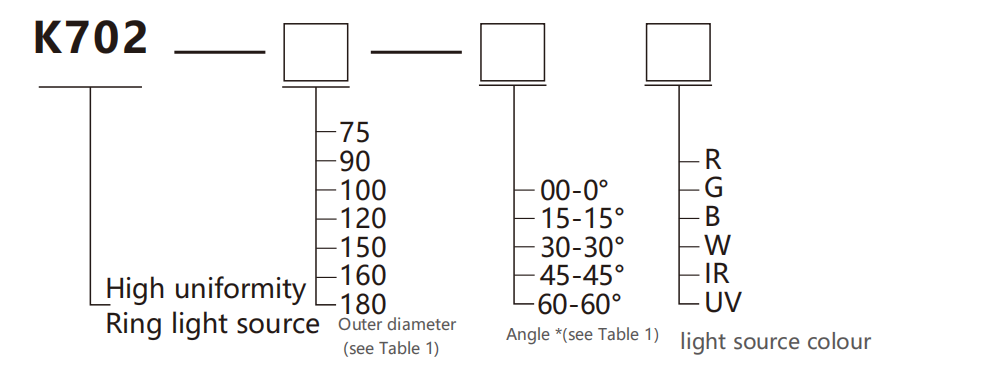

선택에 대해

선택 예: K702-75-00R은 K702 시리즈를 나타내며 외경은 75mm,

                                     발광 각도는 0°이고 광원 색상은 빨간색입니다.

참고: 1, R - 빨간색; G - 녹색; B - 파란색; W - 흰색; IR - 적외선; UV-울트라 바이올렛

표 1mm

각도	외경	각도	외경
0°	75,90,100,120,150,160,180,200	45°	90,100,120,150,180
15°	90,,120,150,180	60°	90,100,120,150,180,200,240
30°	74,90,100,120,150,180,200,240



명세서

이름	높은 균일성 링 광원
모습	흰색 빨간색 녹색 파란색
전압	24V DC
작동 온도	-10~+60℃
작동 습도	20~85%(분무 없음)
제어 장치	아날로그 컨트롤러, 디지털 컨트롤러, 스트로보스코픽 컨트롤러
적용 범위	IC 칩 외관 및 문자 감지.PCB 회로 기판 및 부품 테스트.  제품 포장 외관, 라벨 검사.원형 제품 크기 검사.
파장 및 색온도	W:6500K B:465~470nm R:620~630nm IR:850~940nm G:525~530nm UV:365~395nm



 예

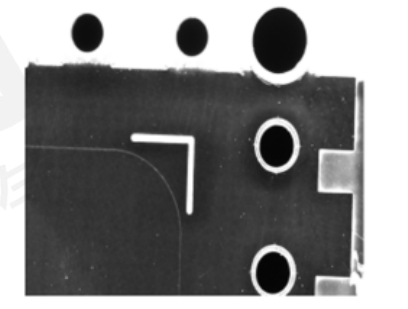

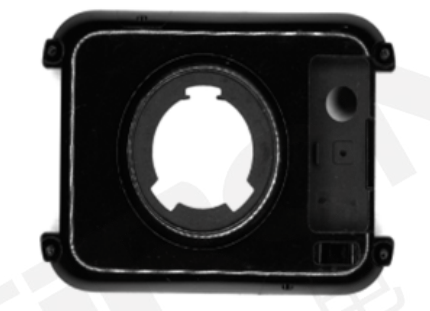

플라스틱 부품 위치 감지                                                           PCB 실크 스크린 위치 감지

윤곽 특징 강조 및 향상 균일한 표면 보장 및 대상 특징 강조

배경과 대비

균일성 분포 맵



LWD = 15, 시야각: 78 ×58mm                        LWD = 20, 시야각: 78 ×58mm

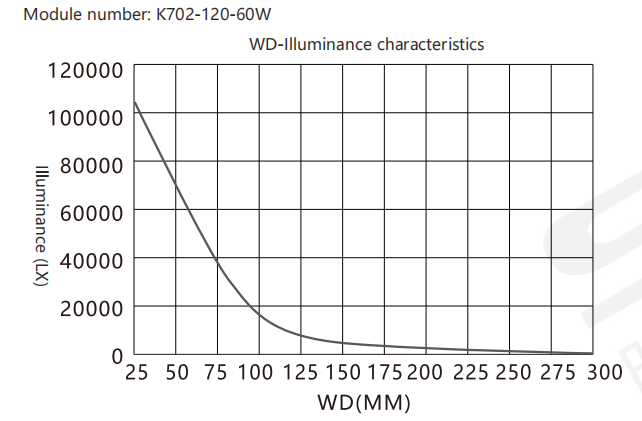

조명 특성 그래프

관련상품

제어 장치				연장 코드
	아날로그 컨트롤러 K790/P.065	디지털 컨트롤러 K791/P.067	스트로브 컨트롤러 K792/P.069		K019-2-XXXX(맞춤형 길이 가능, 주문 전 길이 확인)

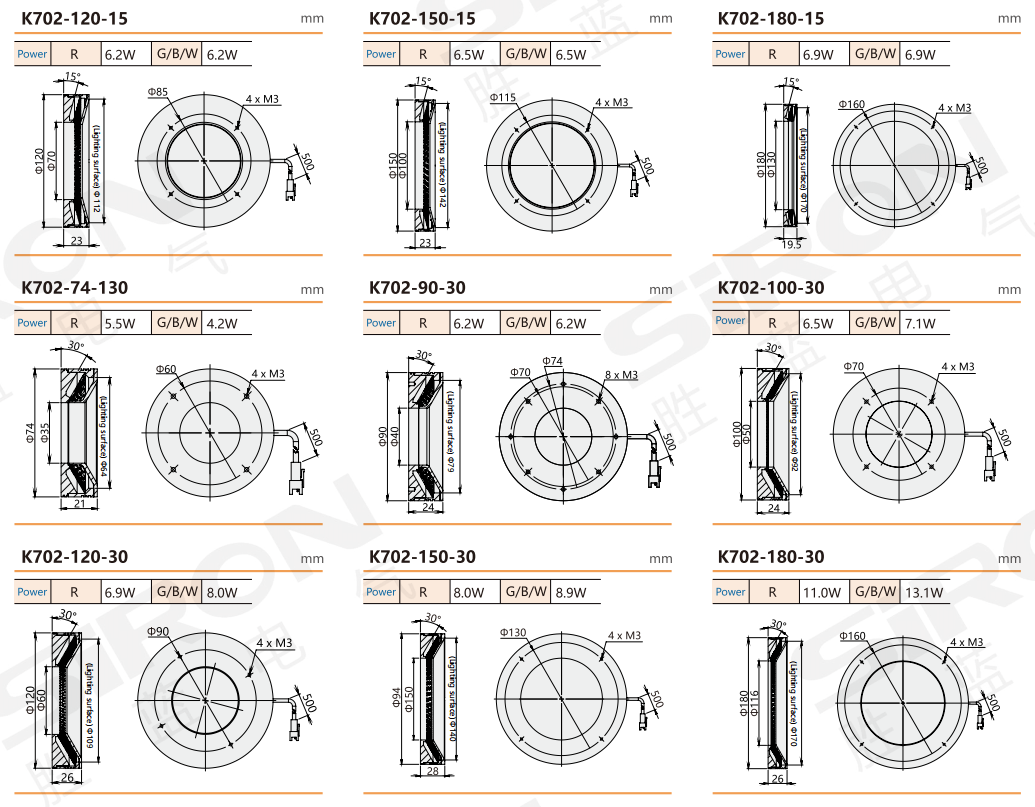

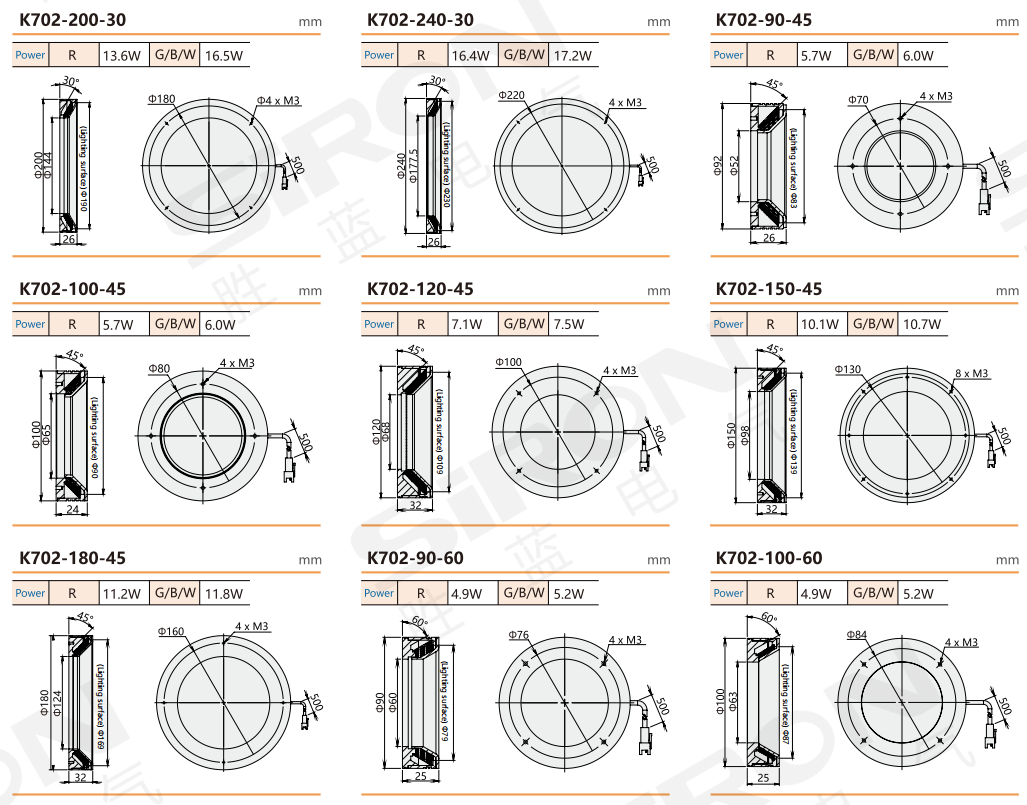

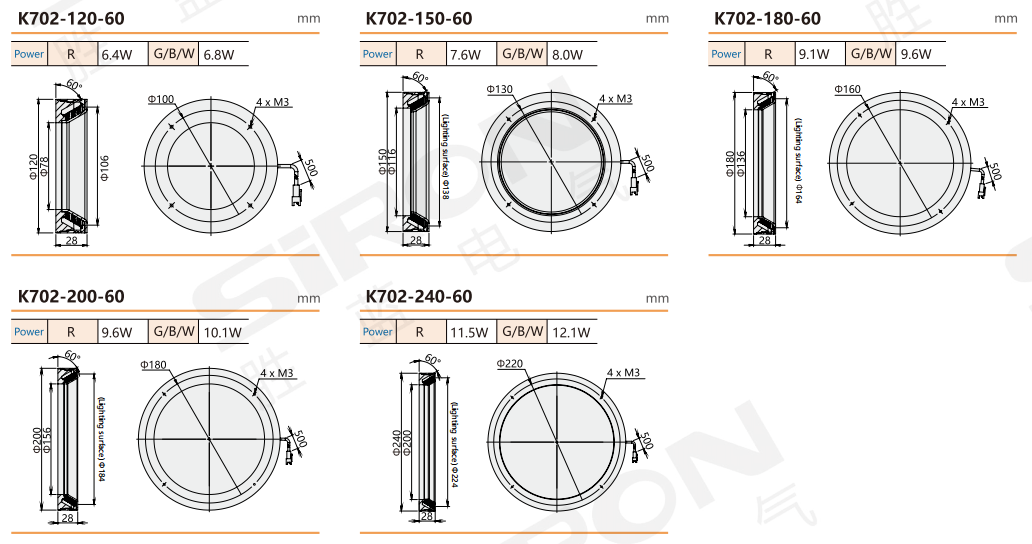

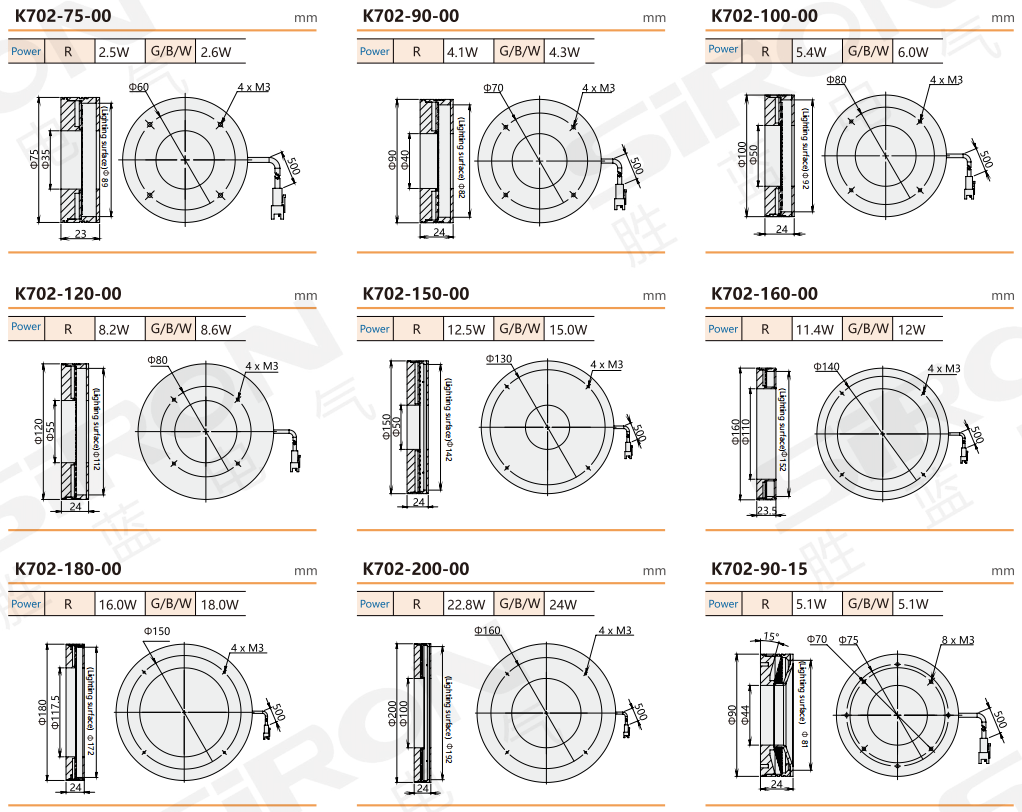

차원
