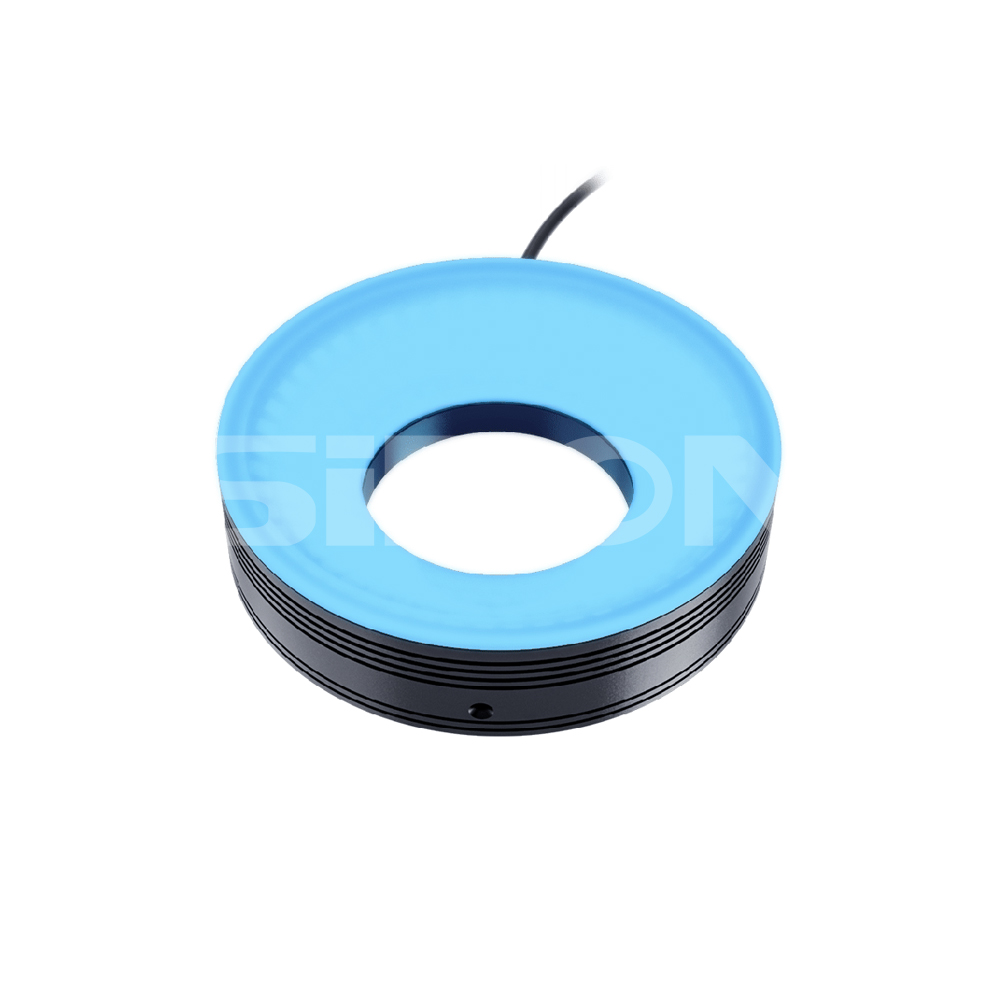

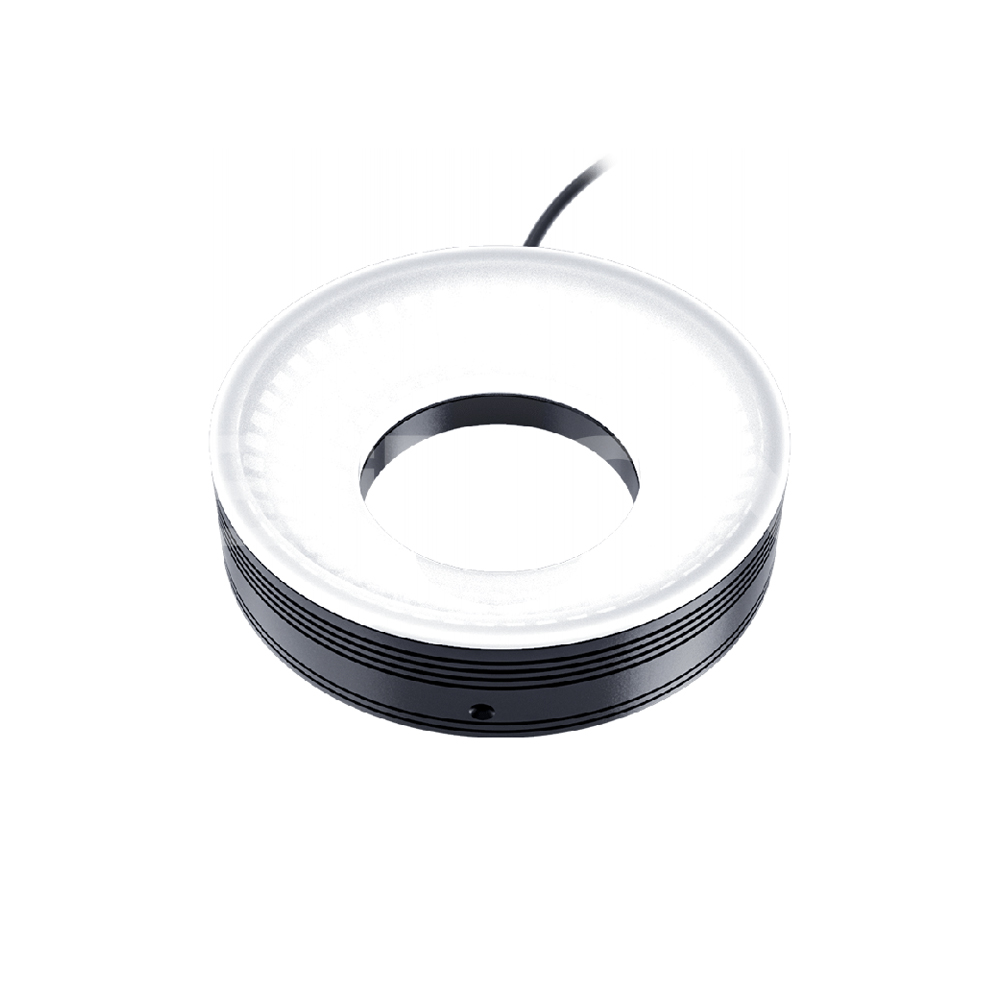

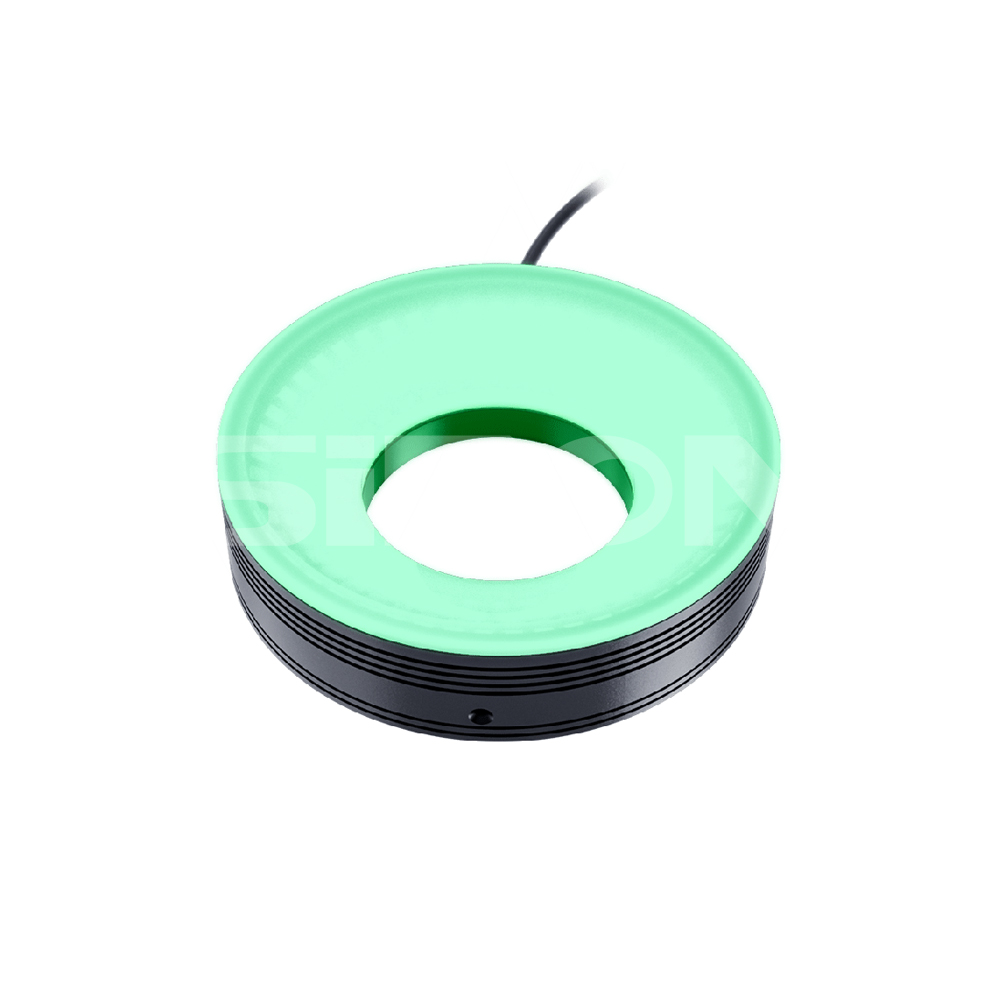

Sumber Cahaya Cincin Seragam Tinggi Seri SiRON K702

Tentang seleksi

Contoh pemilihan: K702-75-00R menunjukkan seri K702, diameter luar 75mm,

                                     Sudut bercahaya adalah 0°, dan warna sumber cahayanya merah.

Catatan: 1, R - merah; G - hijau; B - biru; W - putih; IR - inframerah; Uv-Ultra Violet

Tabel 1mm

Sudut	Diameter luar	Sudut	Diameter luar
0°	75,90,100,120,150,160,180,200	45°	90.100.120.150.180
15°	90,,120,150,180	60°	90.100.120.150.180.200.240
30°	74,90,100,120,150,180,200,240



Spesifikasi

Nama	Sumber cahaya cincin seragam tinggi
Penampilan	Putih Merah Hijau Biru
Voltase	24VDC
Suhu pengoperasian	-10～+60℃
Kelembaban kerja	20～85%(Tanpa atomisasi)
Pengendali	Pengontrol analog; Pengontrol digital; Pengontrol stroboskopik
Lingkup aplikasi	Penampilan chip IC dan deteksi karakter. Papan sirkuit PCB dan pengujian komponen.  Penampilan kemasan produk, pemeriksaan label. Pemeriksaan ukuran produk bulat.
Panjang gelombang dan suhu warna	L:6500K B:465~470nm R:620~630nm IR:850~940nm G:525~530nm UV:365~395nm



 Contoh



Deteksi posisi bagian plastik                                                           Deteksi posisi layar sutra PCB

Sorot fitur kontur dan tingkatkan Pastikan permukaan seragam dan sorot fitur target

kontras dengan latar belakang

Peta sebaran keseragaman



LWD = 15, Bidang Pandang: 78 ×58 mm                        LWD = 20, Bidang Pandang: 78 ×58 mm

pencahayaanGrafik karakteristik

Produk terkait

Pengendali				Kabel ekstensi
	Pengontrol Analog K790/P.065	Pengontrol Digital K791/P.067	Pengontrol Strobo K792/P.069		K019-2-XXXX (Panjang khusus tersedia; konfirmasi panjang sebelum memesan)





Dimensi
