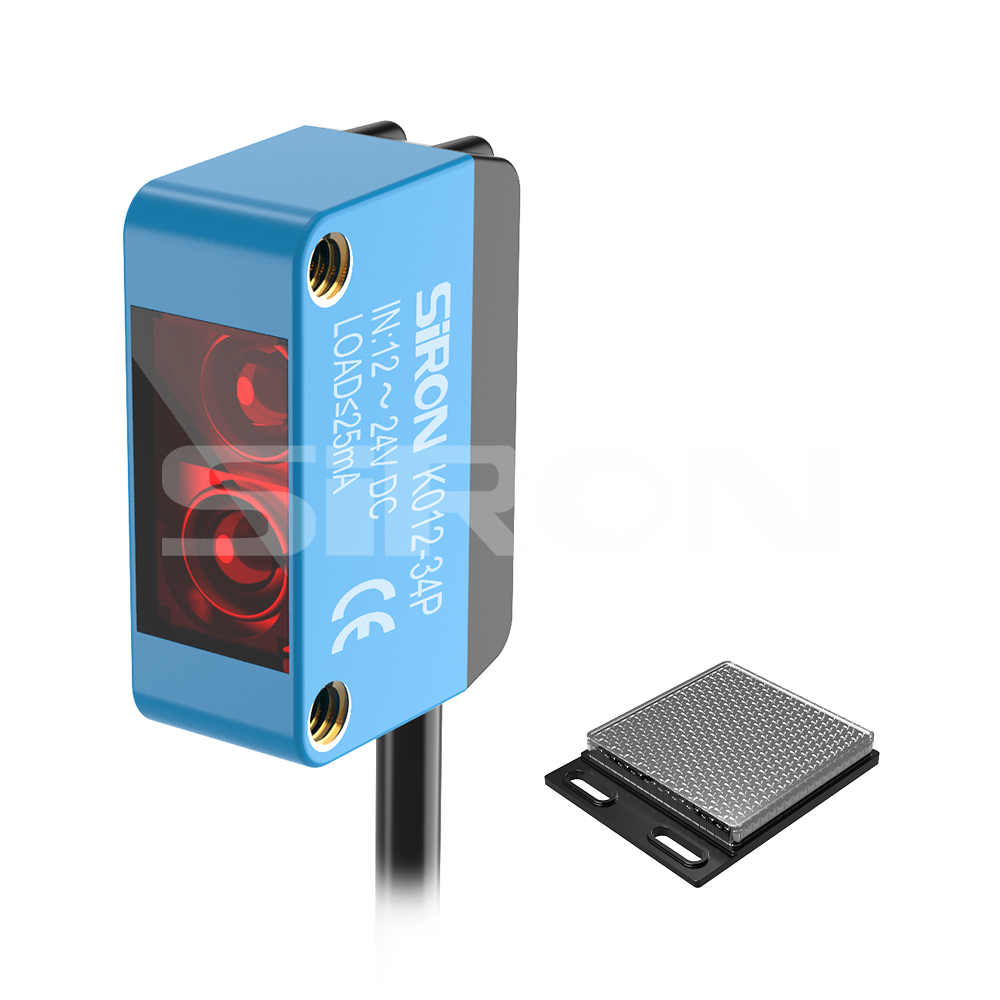

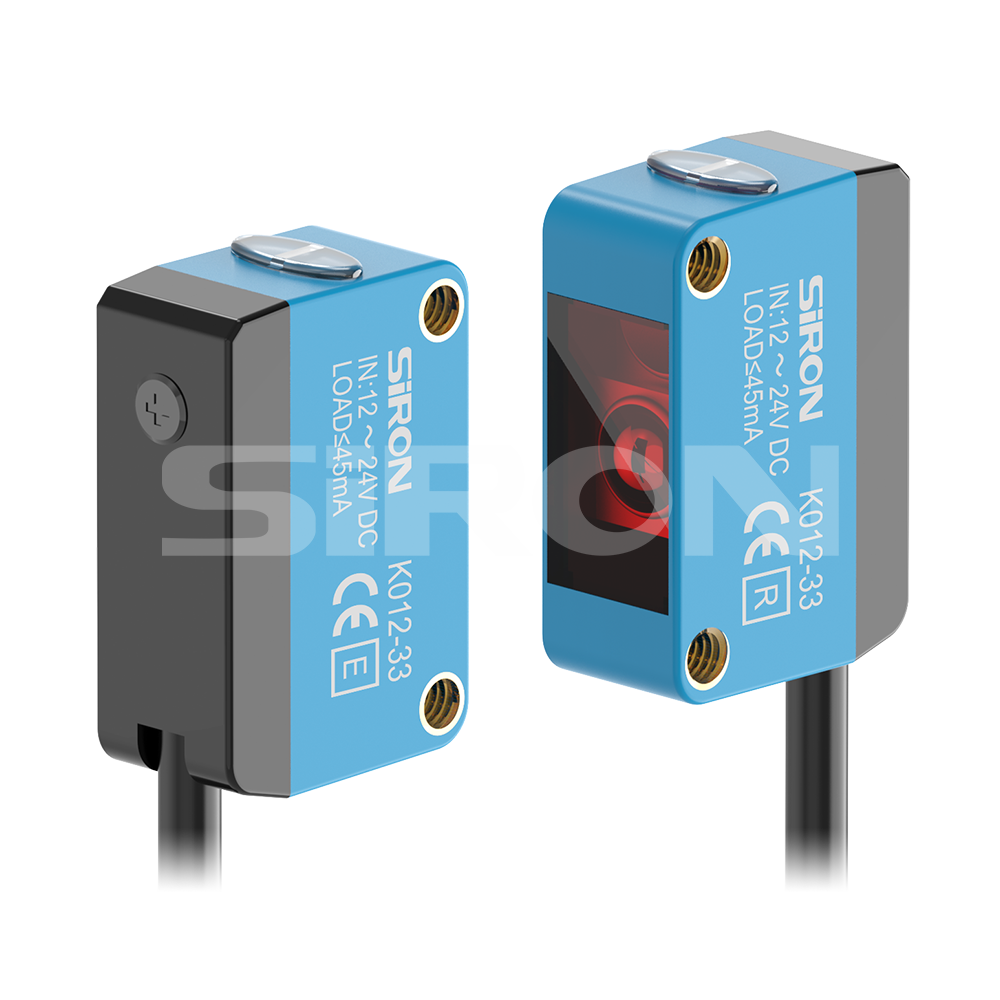

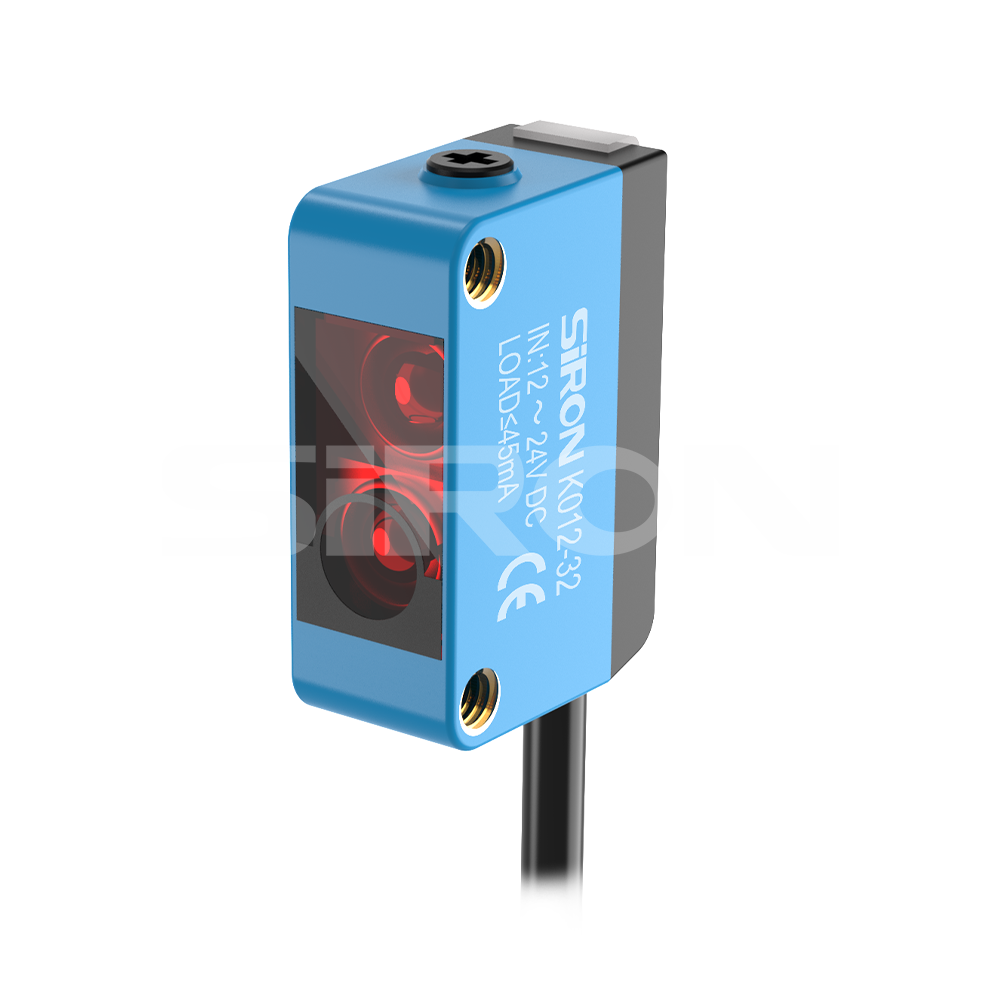

SiRON K012-31~K012-34 시리즈 광전 센서 일반형

선택에 대해

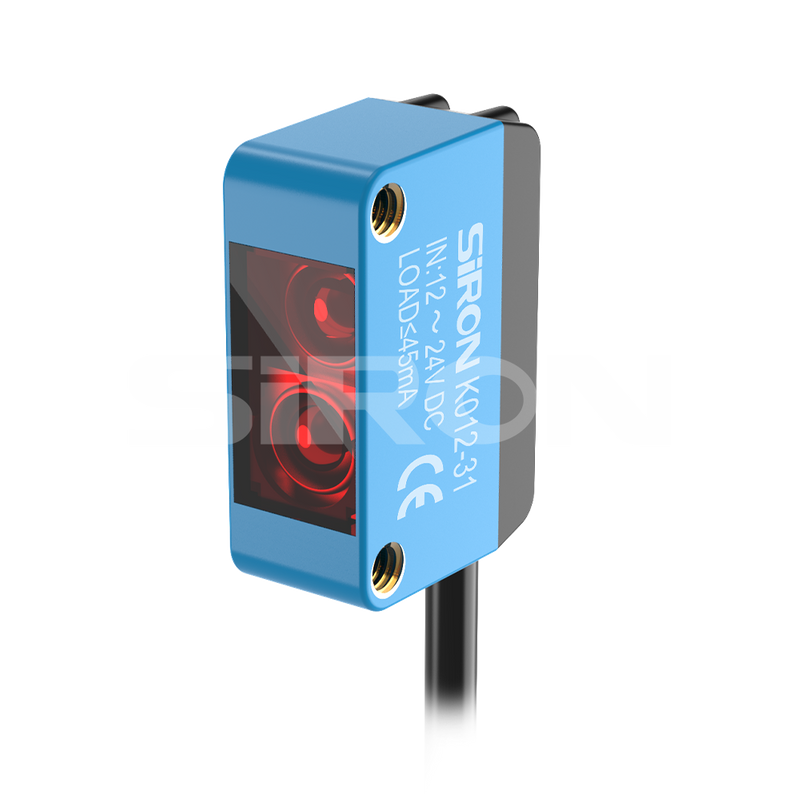

 선택 예: K012-31은 NPN 출력이 있는 K012 시리즈, 일련 번호 31을 나타냅니다.

                                         K012-31P는 K012 시리즈, 일련 번호 31, PNP 출력을 나타냅니다.

명세서

이름		광전 센서
모델	NPN	K012-31	K012-32	K012-33	K012-34
	PNP	K012-31P	K012-32P	K012-33P	K012-34P
유형		확산 반사		투과형	회귀반사형
모습
감지 거리		10cm	30cm	8m	3m
물체 감지		회귀반사형		100*100 흰색 도화지	직경이 5mm 이상인 불투명 물체
현재 소비		45mA 이하		25mA 이하
광원(파장)		650나노미터 적색 레이저
공급 전압		DC12-24V 맥동(pp) 10% 이하(DC10-30)
제어 출력		부하 전원 전류가 100mA 미만(잔류 전압 1V 미만)
루프 보호		서지 보호, 단락 보호, 역극성 연결 보호
응답 시간		작업/응답은 각각 1.0ms 미만이어야 합니다.
디스플레이 램프		동작 표시등(빨간색
주변 온도		작동 온도 : -25℃ ~ +55℃(동결되지 않을 것, 결로가 생기지 않을 것) 보관 온도: -40℃ ~ +70℃(얼지 않을 것, 결로가 생기지 않을 것)
환경조명효과		일광 : 10,000Lx 이하, 백열등 : 3,000Lx 이하
주변 습도		작동 시: -45% ~ +85%(비동결)RH; 보관 시: 35% ~ +85%(비동결)RH
전압 효과		정격 전원 전압이 ±15% 이내로 변동할 경우 감지 거리도 ±1% 이내로 변동됩니다.
절연 저항		충전부와 20MΩ 이상의 케이스 사이(DC500 절연저항계)
유전 강도		AC1000V 이상, 충전기와 케이스 사이 50/60Hz에서 1분간
진동(내구성)		10 ~ 50Hz, 1.5mm 이중 진폭, X, Y, Z 방향으로 1시간 도달
충격(내구성)		복진폭 500m/s⊃2, X, Y, Z 각 방향 3회
보호구조		IP65
연결 모드		리드아웃형(표준 2m)
쉘 소재		PC

차원

배선도
