Forma normal del sensor fotoeléctrico serie SiRON K012-31~K012-34

Acerca de la selección

 Ejemplo de selección: K012-31 indica la serie K012, número de serie 31, con salida NPN;

                                         K012-31P indica la serie K012, número de serie 31, con salida PNP.

Presupuesto

Nombre		Sensor fotoeléctrico
Modelo	PNP	K012-31	K012-32	K012-33	K012-34
	PNP	K012-31P	K012-32P	K012-33P	K012-34P
Tipo		reflexión difusa		Tipo de barrera	Tipo de reflexión regresiva

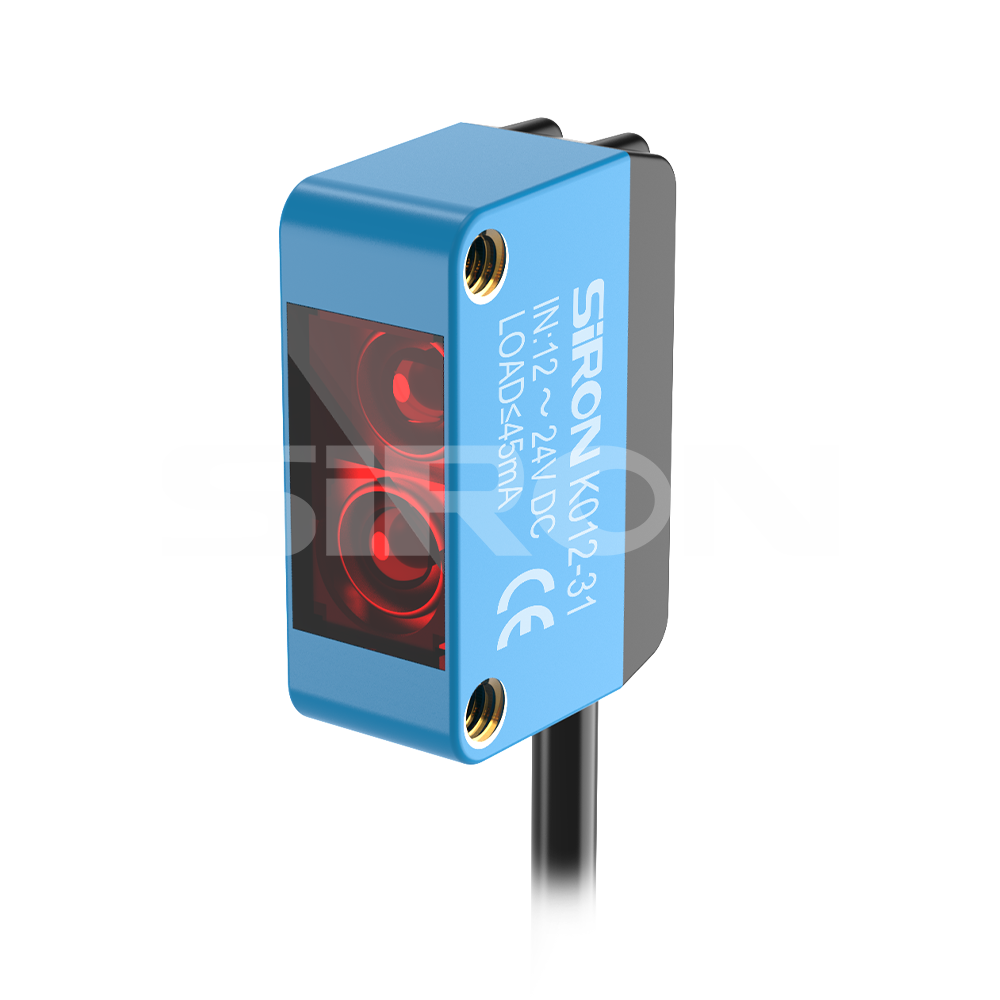

Apariencia
Distancia de detección		10cm	30cm	8m	3m
Objeto de detección		tipo de reflexión regresiva		Papel de dibujo blanco 100*100	Objetos opacos con un diámetro de ≥5 mm.
Consumo actual		≤45mA		≤25mA
Fuente de luz (longitud de onda)		Láser rojo de 650 nanómetros
Tensión de alimentación		Pulsación DC12-24V (pp) por debajo del 10% (DC10-30)
Salida de control		La corriente de la fuente de alimentación de carga es inferior a 100 mA (voltaje residual inferior a 1 V)
Protección de bucle		Protección contra sobretensiones, protección contra cortocircuitos, protección de conexión de polaridad inversa
Tiempo de respuesta		La acción/respuesta debe ser inferior a 1,0 ms cada una
Lámpara de visualización		Luz indicadora de acción (roja
Temperatura ambiente		Temperatura de funcionamiento: -25 ℃ a +55 ℃ (sin congelación, sin glaseado) Temperatura de almacenamiento: -40 ℃ a +70 ℃ (sin congelación, sin glaseado)
Efecto de iluminación ambiental		Luz diurna: menos de 10.000 Lx, lámpara incandescente: menos de 3.000 Lx
Humedad ambiental		Cuando está en funcionamiento: -45 % a +85 % (sin congelación) RH; cuando se almacena: 35% a +85% (sin congelación) RH
Efecto de voltaje		Cuando el voltaje nominal de la fuente de alimentación fluctúa dentro de ±15%, la distancia de detección cambia dentro de ±1%
resistencia al aislamiento		Entre la sección de carga y la carcasa de 20 MΩ o superior (megóhmetro DC500)
Fuerza dieléctrica		AC1000V o superior, entre la unidad de carga y la carcasa a 50/60 Hz durante 1 minuto
Vibración (durabilidad)		10 ~ 50 Hz, amplitud dual de 1,5 mm, que alcanza 1 hora en las direcciones X, Y y Z
Impacto (durabilidad)		Doble amplitud de 500m/s⊃2;, tres veces en cada una de las direcciones X, Y y Z.
Estructura protectora		ip65
Modo de conexión		Tipo de salida (estándar 2 m)
Material de la carcasa		ordenador personal

Dimensión

Diagrama de cableado
