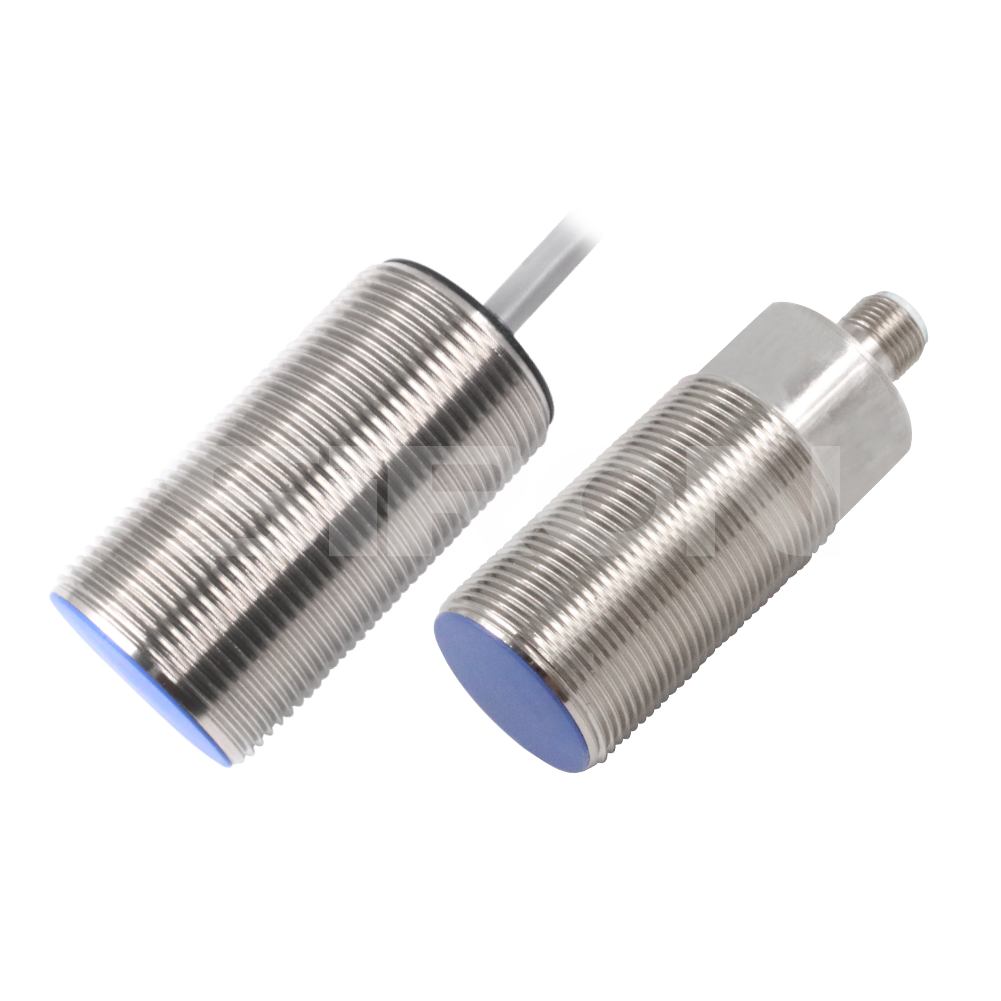

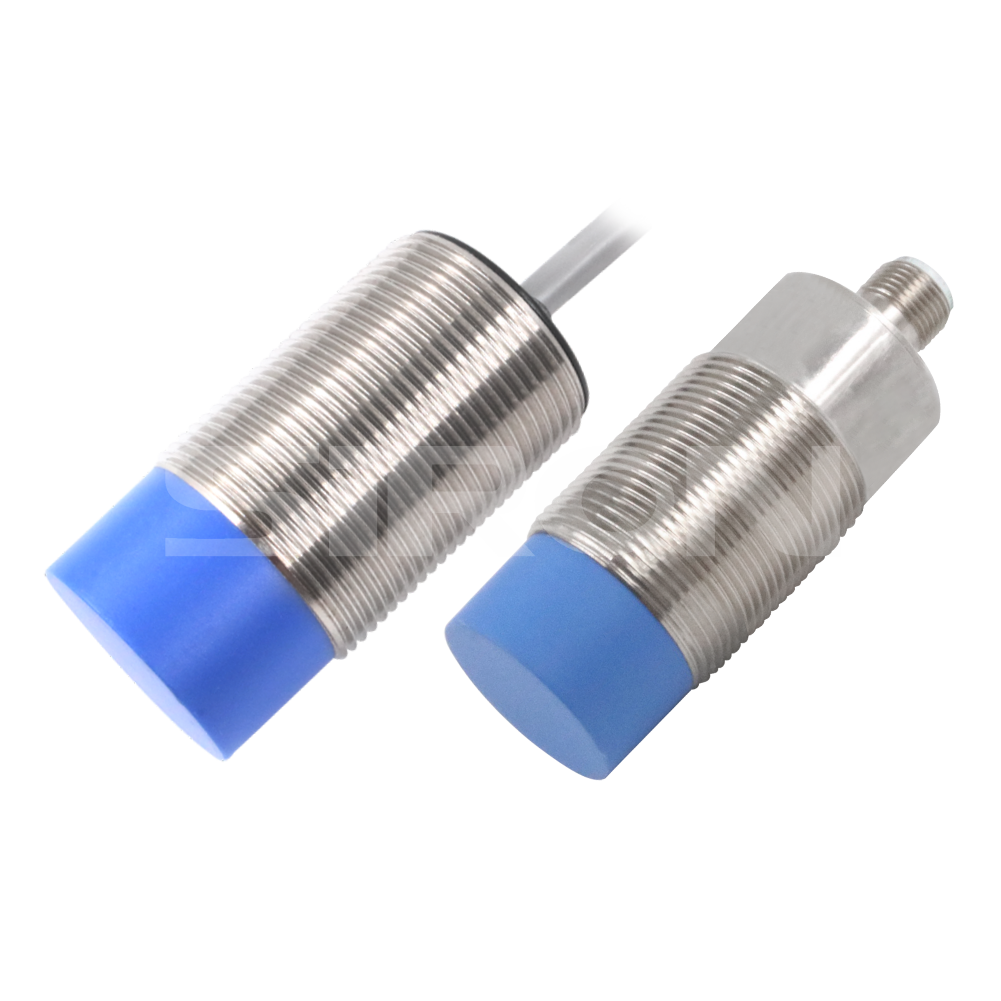

SiRON K040-27～K040-32 シリーズ M30 誘導近接スイッチ

選考について

選定例：K040-27はK040シリーズを表し、シリアルNo.27、NPN出力、ノーマルオープン、

                                     そしてリードアウトタイプ。

                                     K040-27-sはK040シリーズ、シリアル番号27、NPN出力、ノーマルオープン、

                                     そしてプラグインタイプ。

仕様

名前

M30 誘導型近接スイッチ

モード

NPN いいえ

K040-27

K040-27-S

K040-28

K040-28-S

K040-29

K040-29-S

K040-30

K040-30-S

K040-31

K040-31-S

K040-32

K040-32-S

NPN NC

K040-27C

K040-27C-S

K040-28C

K040-28C-S

K040-29C

K040-29C-S

K040-30C

K040-30C-S

K040-31C

K040-31C-S

K040-32C

K040-32C-S

PNP いいえ

K040-27P

K040-27P-S

K040-28P

K040-28P-S

K040-29P

K040-29P-S

K040-30P

K040-30P-S

K040-31P

K040-31P-S

K040-32P

K040-32P-S

PNP NC

K040-27P-C

K040-27P-CS

K040-28P-C

K040-28P-CS

K040-29P-C

K040-29P-CS

K040-30P-C

K040-30P-CS

K040-31P-C

K040-31P-CS

K040-32P-C

K040-32P-CS

配線形式

リードアウトタイプ

プラグインタイプ

リードアウトタイプ

プラグインタイプ

リードアウトタイプ

プラグインタイプ

リードアウトタイプ

プラグインタイプ

リードアウトタイプ

プラグインタイプ

リードアウトタイプ

プラグインタイプ

外観

検出距離

10mm

16mm

22mm

15mm

25mm

40mm

インストール

フラッシュインストール

準フラッシュ設置

非フラッシュ設置

糸

M30×1.5mm

動作電圧

DC10～30V

オンオフレベル

300Hz

300Hz

100Hz

300Hz

300Hz

100Hz

圧力損失

≤2.0V

負荷電流

200mA

無負荷電流

≤10mA(24V)

ヒステリシス

<15%(Sr)

再現性

<1.0%(Sr)

周囲温度

-25〜70℃

エンクロージャの定格

IP67

材料

検出面:PBT、シェル:ニッケルメッキ銅

ケーブル

リードアウトタイプ:PVCケーブル;3×0.35mm²;プラグインタイプ:M12コネクタ

ケーブル長

2M

寸法





配線図
