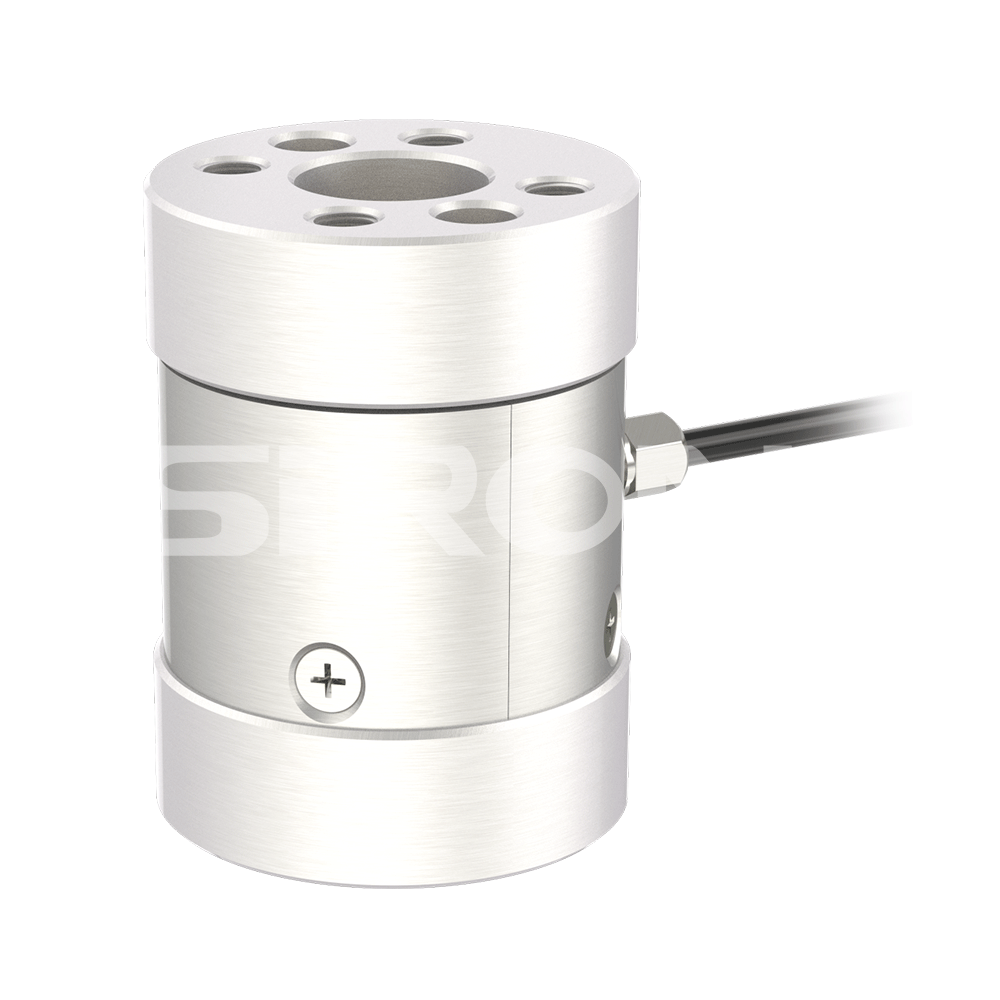

Sensore di coppia statico serie SiRON K103-1 ad alta precisione

A proposito di selezione

Esempio di selezione:  K13-1-1   indica la serie K103, numero di serie 1, campo nominale 1N.m

 Intervallo nominale

Codice	1	2	3	5	6	10	20	30	50
Intervallo nominale	1N.m	2N.m	3N.m	5N.m	6N.m	10N.m	20N.m	30N.m	50N.m
Codice	100	150
Intervallo nominale	100N.m	150N.m

Specifiche

Nome	Sensore di coppia statico
Modello	K103-1-1	K103-1-2	K103-1-3	K103-1-5	K103-1-6	K103-1-10
Capacità	1N.m	2N.m	3N.m	5N.m	6N.m	10N.m
Modello	K103-1-20	K103-1-30	K103-1-50	K103-1-100	K103-1-150	/
Capacità	20N.m	30N.m	50N.m	100N.m	150N.m	/
Sensibilità	1,5±10%mV/V
Saldo zero	±0,02 mV/V
Creep (30 minuti)	≤0,1%FS
Non linearità	≤0,1%FS
Isteresi	≤0,1%FS
Ripetibilità	≤0,05%FS
Impedenza di ingresso/uscita	resistenza di ingresso: 350±5Ω; resistenza di uscita: 350±5Ω
Effetto della temperatura sull'uscita	0,05%FS/10℃
Effetto temp. su zero	0,05%FS/10℃
Resistenza di isolamento	≥5000 MΩ/100 V (CC)
Eccitazione consigliata	5~15V
Massima eccitazione	20 V
Intervallo di temperatura compensato	-10~60℃
Intervallo di temperatura operativa	-20~80℃
Sovraccarico sicuro/definitivo	Sovraccarico sicuro: 120%FS Sovraccarico finale: 150%FS
Dimensioni del cavo	Φ3x3000mm
Peso	0,5/0,2 kg
Materiale	Acciaio inossidabile/lega di alluminio

Esempio

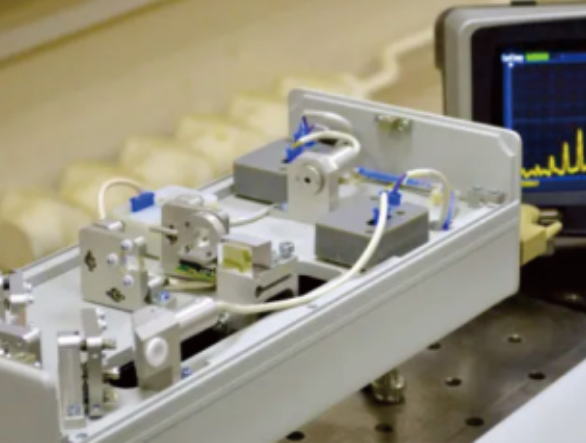

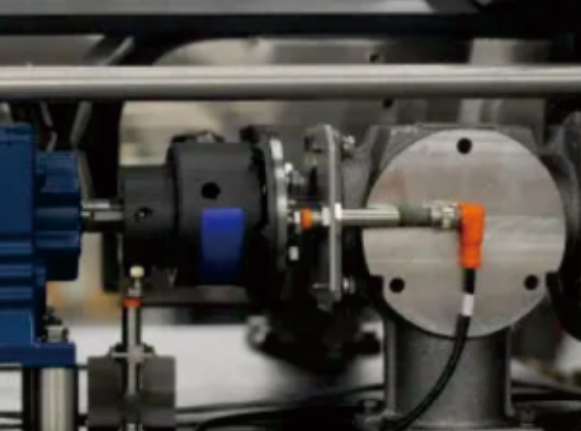

       Applicazione su apparecchiature per prove di coppia Applicazione su apparecchiature per prove di coppia
