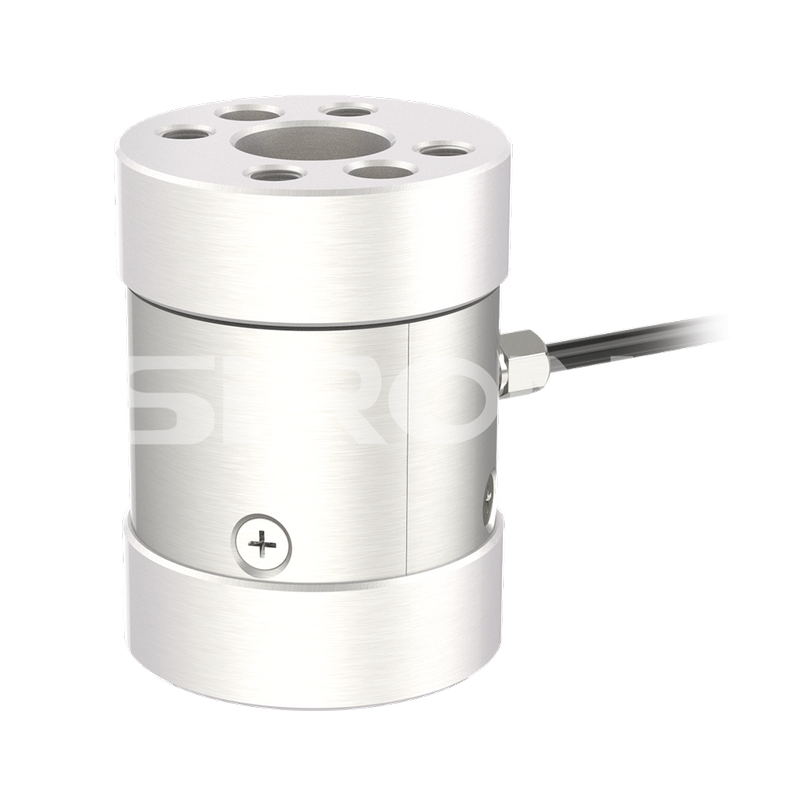

Серыя К103-1
SiRON
8479909090
Пра адбор
Прыклад выбару: K13-1-1 абазначае серыю K103, серыйны нумар 1, намінальны дыяпазон 1 Н.м
Намінальны дыяпазон
| Код | 1 | 2 | 3 | 5 | 6 | 10 | 20 | 30 | 50 |
| Намінальны дыяпазон | 1Н.м | 2N.m | 3N.m | 5 Н.м | 6 Н.м | 10 Н.м | 20 Н.м | 30 Нм | 50 Н.м |
| Код | 100 | 150 | |||||||
| Намінальны дыяпазон | 100 Н.м | 150 Н.м |
Тэхнічныя характарыстыкі
Імя |
Датчык статычнага моманту |
|||||
мадэль |
К103-1-1 | К103-1-2 | К103-1-3 | К103-1-5 | К103-1-6 | К103-1-10 |
Ёмістасць |
1Н.м | 2N.m | 3N.m | 5 Н.м | 6 Н.м | 10 Н.м |
мадэль |
К103-1-20 | К103-1-30 | К103-1-50 | К103-1-100 | К103-1-150 | / |
Ёмістасць |
20 Н.м | 30 Нм | 50 Н.м | 100 Н.м | 150 Н.м | / |
Адчувальнасць |
1,5±10% мВ/В |
|||||
Нулявы баланс |
±0,02 мВ/В | |||||
Поўзанне (30 хвілін) |
≤0,1% FS | |||||
Нелінейнасць |
≤0,1% FS | |||||
Гістэрэзіс |
≤0,1% FS | |||||
Паўтараемасць |
≤0,05% FS | |||||
Уваходны/выхадны супраціў |
ўваходны супраціў: 350±5Ω; выхадны супраціў: 350±5Ω | |||||
Temp.effect на выхадзе |
0,05% FS/10 ℃ | |||||
Temp.effect на нуль |
0,05% FS/10 ℃ | |||||
Супраціў ізаляцыі |
≥5000 МОм/100 В (пастаяннага току) | |||||
Рэкамендаванае ўзбуджэнне |
5 ~ 15 В | |||||
Максімальнае ўзбуджэнне |
20В | |||||
Кампенсаваны дыяпазон тэмператур |
-10~60℃ | |||||
| Дыяпазон працоўных тэмператур | -20~80℃ | |||||
| Бяспечная/канчатковая перагрузка | Бяспечная перагрузка: 120% FS Канчатковая перагрузка: 150% FS | |||||
| Памер кабеля | Φ3x3000 мм | |||||
| Вага | 0,5/0,2 кг | |||||
| Матэрыял | Нержавеючая сталь/алюмініевы сплаў | |||||
Прыклад
Прымяненне на абсталяванні для выпрабаванняў крутоўнага моманту Прыкладанне на абсталяванні для выпрабаванняў крутоўнага моманту
