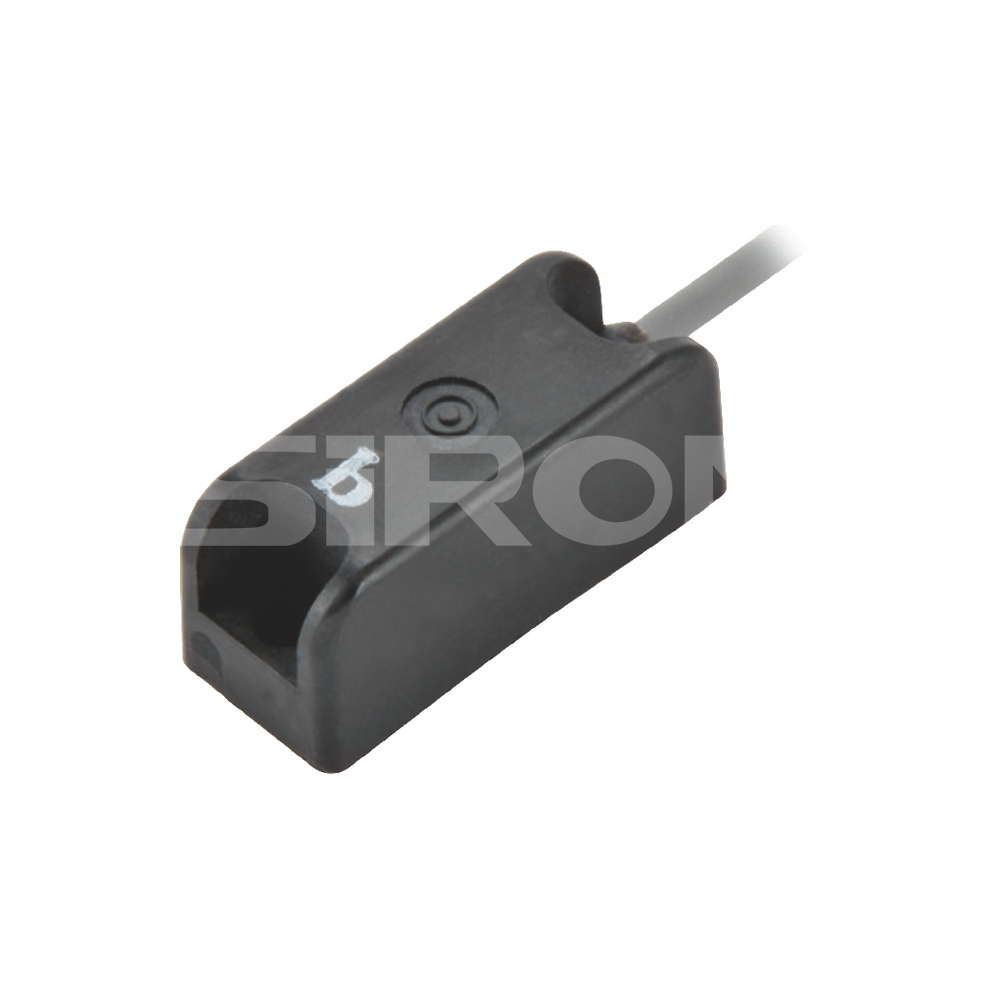

Serie K090-1-H1 K090-1-H2
SiRON
9031809090
A proposito di selezione
Esempio di selezione: K090-1-H1-S indica la serie K090-1, il numero seriale H1, con NPN normalmente aperto,
rilevare il polo magnetico come polo S;
K090-1-H2-CS indica la serie K090-1, numero di serie H2, con chiusura NPN.
rilevare il polo magnetico come polo S.
Nota: la modalità di uscita di K090-1-H1 è solo NPN normalmente aperta.
Specifiche
Nome |
Sensore porta |
||
Modello |
K090-1-H1-S | K090-1-H2-S | K090-1-H2-CS |
Metodo di uscita |
NPN è sempre aperto (ON in avvicinamento) | NPN è sempre aperto (ON in avvicinamento) | NPN Normalmente Chiuso (OFF in avvicinamento) |
Rilevamento del polo magnetico |
Classe S | ||
Aspetto |
  |
 |
|
Corrente di uscita |
15 mA MASSIMO | 80 mA MASSIMO | |
Consumo di cemento |
12 mA MASSIMO | 12 mA MASSIMO | |
Voltaggio |
CC 5~24 V | CC 12 ~ 24 V | |
Direzione di rilevamento magnetico |
Su | ||
Distanza di rilevamento |
15 mm((se utilizzato in combinazione con i magneti della porta)) | ||
Tempo di risposta |
5μs | ||
Resistere alla tensione |
AC 1000 V (1 minuto, tra l'intera parte di ricarica e l'alloggiamento) | ||
resistenza di isolamento |
DC 250 V (20 MΩ o più, tra l'intera parte di ricarica e l'alloggiamento) | ||
Temperatura di lavoro |
-20℃~+85℃(B20) | ||
Umidità dell'ambiente di lavoro |
20～95%UR | ||
Materiale |
Alloggiamento: resina rinforzata con fibra di vetro (nera) | ||
Installare |
Vite M3, coppia di serraggio: 0,8 N·m | ||
Classe di protezione |
IP67 | ||
Cavo |
Lunghezza cavo: 1M;K090- 1-H1、K090- 1-H2:Grigio；K090- 1-H2-C:Nero | ||
Dimensione
Schema elettrico
