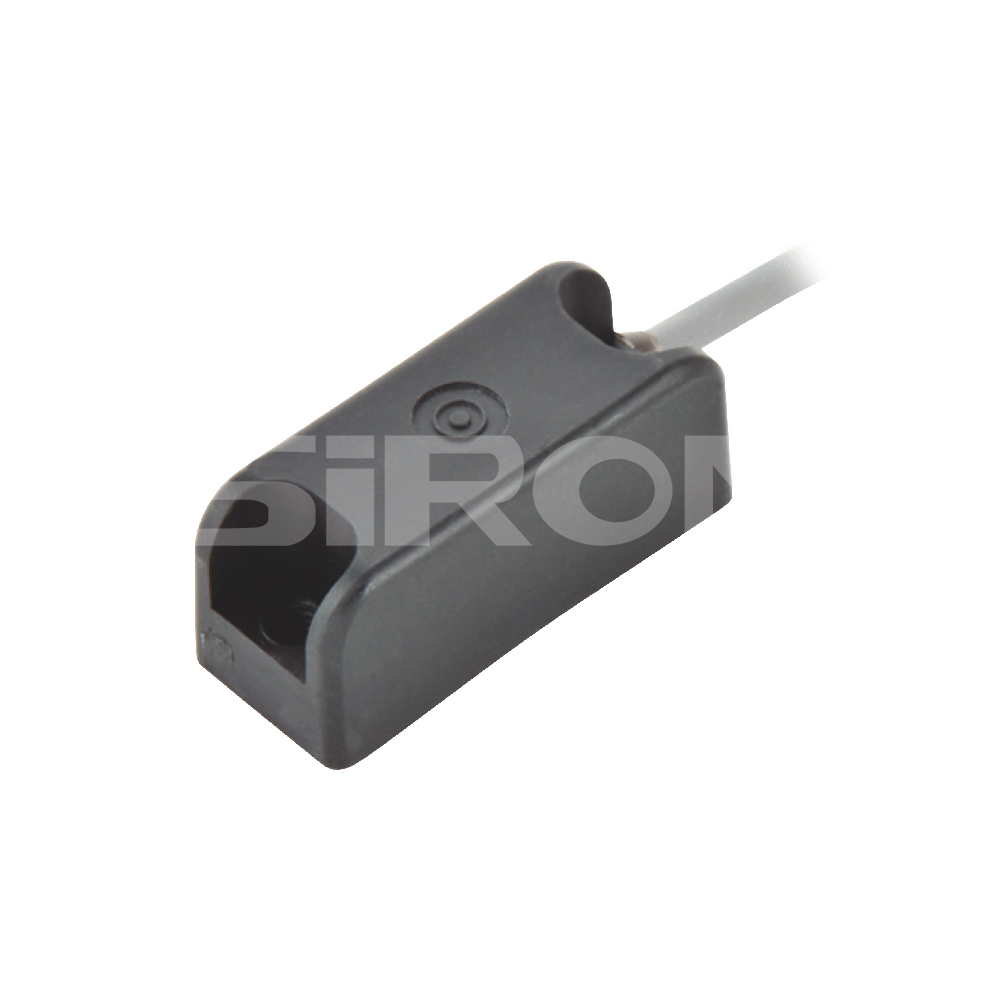

Sensor de puerta serie SiRON K090-1-H1 K090-1-H2

Acerca de la selección

Ejemplo de selección: K090-1-H1-S indica la serie K090-1, número de serie H1, con NPN normalmente abierto.

                                           detectar el polo magnético como el polo S;

                                           K090-1-H2-CS indica la serie K090-1, número de serie H2, con NPN cerrado.

                                            detectar el polo magnético como el polo S.

Nota: El modo de salida de K090-1-H1 es solo NPN normalmente abierto.

Presupuesto

Nombre	Sensor de puerta
Modelo	K090-1-H1-S	K090-1-H2-S	K090-1-H2-CS
Método de salida	NPN siempre está abierto (ON cuando se acerca)	NPN siempre está abierto (ON cuando se acerca)	NPN normalmente cerrado (apagado al acercarse)
Detección de polos magnéticos	Clase S
Apariencia
Corriente de salida	15 mA MÁX.	80 mA MÁX.
Consumo de cemento	12 mA MÁX.	12 mA MÁX.
Voltaje	CC5~24V	CC 12 ~ 24 V
Dirección de detección magnética	Arriba
Distancia de detección	15 mm ((cuando se usa en combinación con imanes de puerta))
Tiempo de respuesta	5 μs
Tensión soportada	AC 1000V (1 minuto, entre toda la parte de carga y la carcasa)
resistencia de aislamiento	DC 250V (20 MΩ o más, entre toda la parte de carga y la carcasa)
Temperatura de trabajo	- 20℃~+85℃(B20)
Humedad del ambiente de trabajo	20~95% HR
Material	Carcasa: resina reforzada con fibra de vidrio (negra)
Instalar	Tornillo M3, par de apriete: 0,8 N·m
Clase de protección	IP67
Cable	Longitud del cable: 1M; K090- 1-H1 、 K090- 1-H2: Gris ； K090- 1-H2-C: Negro

 Dimensión



Diagrama de cableado
