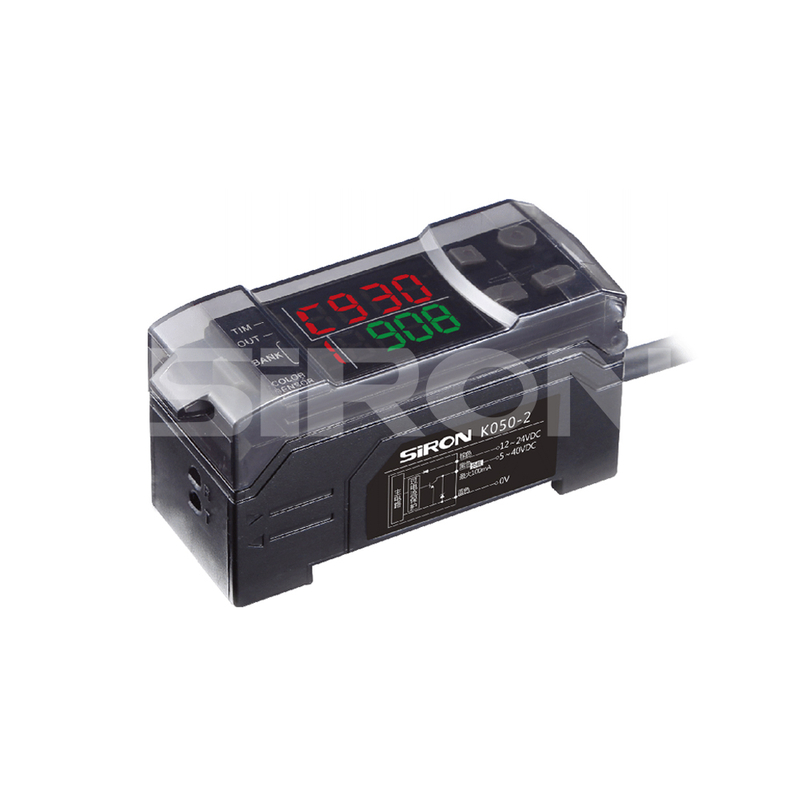

SiRON K050-2 Intelligens digitális színérzékelő

A kiválasztásról

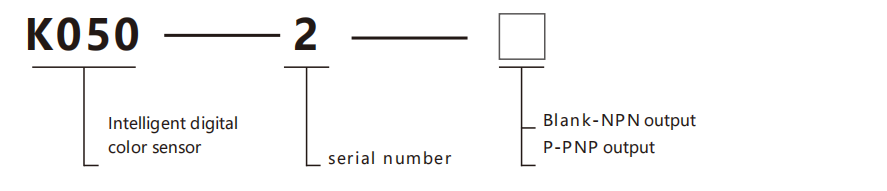

Kiválasztási példa: A K050-2 a 2-es sorozatszámú K050 sorozatot jelöli NPN kimenettel.

Műszaki adatok

Név		Intelligens digitális színérzékelő
Modell	NPN	K050-2
	PNP	K050-2P
Megjelenés
Fényforrás/válaszidő		Fényforrás: piros LED, zöld LED, kék LED. Válaszidő: 200μs (HSP)/1ms (FINE)	Rögzítési színválasztás	Anyagkönyvtár kiválasztása (bemenet kívülről vagy gombos működtetés), feszültség nélküli bemenet
visszajelző lámpa		Kimenet: piros LED, külső szinkron bemenet: piros LED, megfelelő sebesség/fogadott fényintenzitás: LED (piros/zöld)	Vezérlő kimenet	NP N(PNP):≤40V DC ≤(100mA)maradék feszültség: ≤1. 0V
Hiba kijelzés		Túlzott fényintenzitás, elégtelen fényintenzitás, elégtelen kromatikus aberráció	védi az áramkört	Fordított elektróda védelem (tápegység), túláramvédelem (kimenet), túlfeszültség (kimenet)
Kalibrálási módszer		Egypontos/kétpontos kalibrálás	tápegység	1 2 ~ 2 4 VDC ± 1 0 % , Pulzáció ( P - P ) : ≤ 1 0 %
Hiba érték beállítás		A digitális kijelző számértékének beállítása	Jelenlegi fogyasztás	≤75mA
Különbségfelismerési mód		C mód /C+I mód /I mód	Környezeti fényerő	Izzólámpa: ≤5 000 lux, napfény: ≤ 10 000 lux
Időzítő funkció		Időzítő KI/BE Késleltetés/KI Késleltetés/Egyszeri trigger lövés	Környezeti hőmérséklet	-10-55 ℃
Kimenet kiválasztása		Matching Output: Akkor kapcsol be, ha a cél színe megegyezik a memorizált színnel; Nem illő kimenet: Akkor kapcsol be, ha a cél színe eltér a memorizált színtől	Relatív páratartalom	35-85%
			Rezgésállóság	10-55 Hz, 1,5 mm, dupla amplitúdó X, Y és Z irányban, mindegyik 2 órán keresztül
Külső szinkron bemenet		reakciósebesség: ≤500μs	Ütésállóság	500 m/s⊃2; X, Y és Z irányban, mindkét irányban háromszor
Külső kalibrációs bemenet		reakciósebesség: ≥20ms	Kagyló anyagsúlya	Anyag: PC Súly: Kb. 170 g (2 m-es kábellel)

Név	Érzékelő fej
Modell	K050-2A	K050-2B	K050-2C
Megjelenés
Típusai	Hosszú ellenőrzési távolság	Rövid ellenőrzési távolság	Regionális sugárpontok, fényvisszaverő típus
Vizsgálati tartomány	70±20mm	16±4mm	5-20 mm
A fénypont minimális átmérője	Átmérője 6 mm	Átmérő 1 mm	/
Minimális hajlítási átmérő	R15 mm	R15 mm	R25 mm
Védelmi szint	IP67		/
Környezeti hőmérséklet	- 40～+70 ℃, nem fagy
Relatív páratartalom	3 5 ～ 8 5 % , Nincs páralecsapódás
Szálhossz	2M		/
Kagyló anyaga	PC		PC, optikai szál: műanyag (polietilén köpeny)
Súly (kábellel együtt)	Körülbelül 30 g (2M kábellel együtt)		Körülbelül 23 g (2M kábellel együtt)

Példa

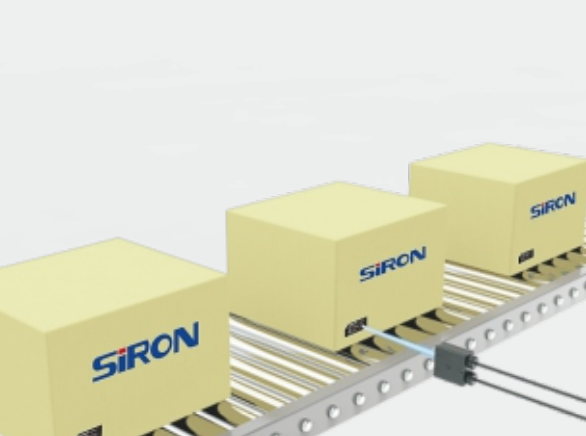

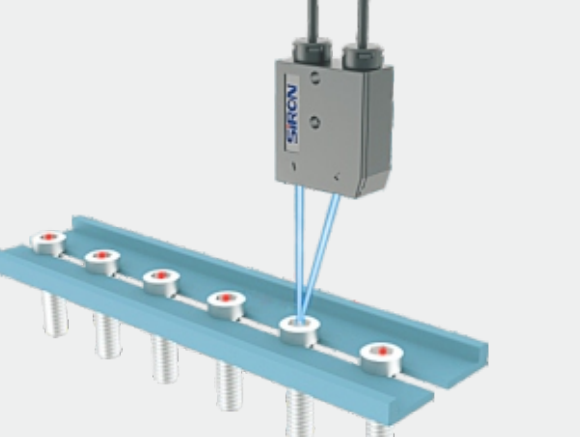

Címkeérzékelés Az objektum pozicionálási pontjainak észlelése

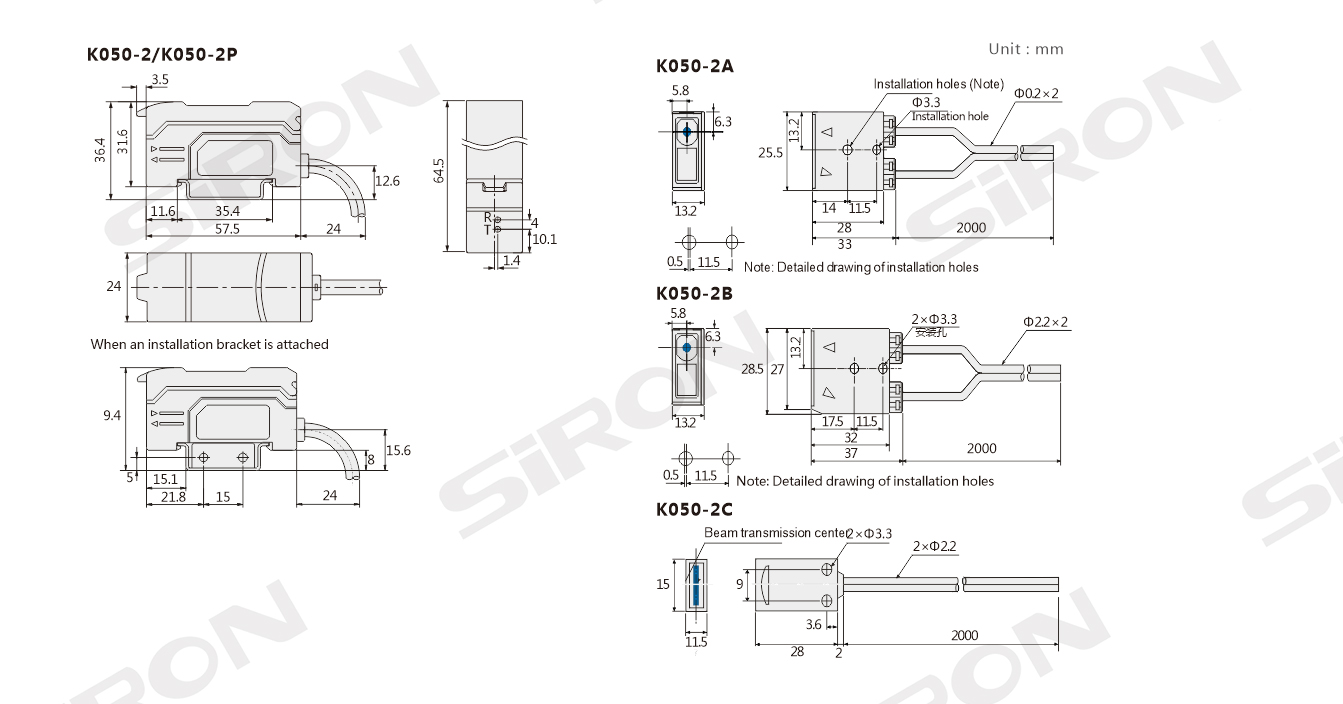

Dimenzió

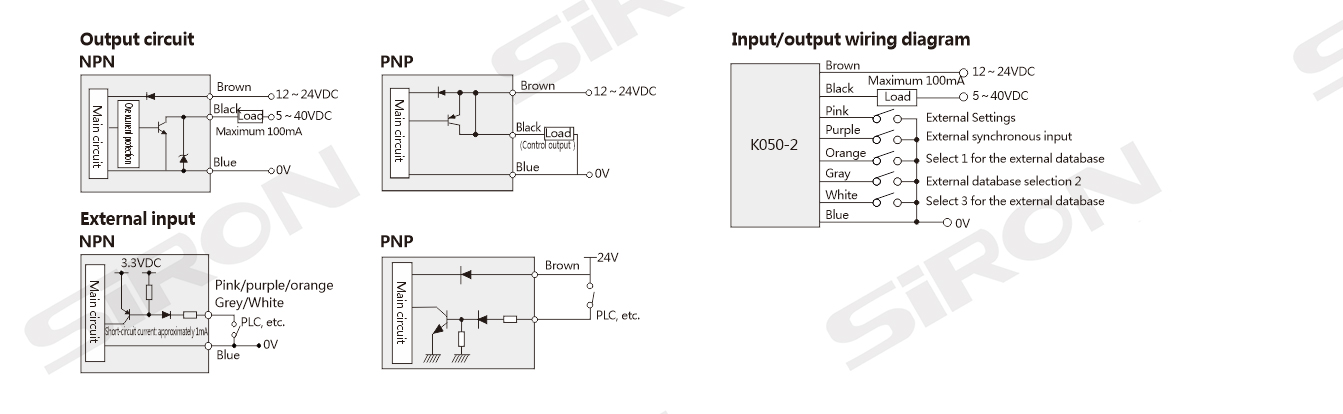

Bekötési rajz
