SiRON K050-2 Intelligenter digitaler Farbsensor

Über die Auswahl

Auswahlbeispiel: K050-2 bezeichnet die K050-Serie, Seriennummer 2, mit NPN-Ausgang.

Spezifikationen

Name		Intelligenter digitaler Farbsensor
Modell	NPN	K050-2
	PNP	K050-2P

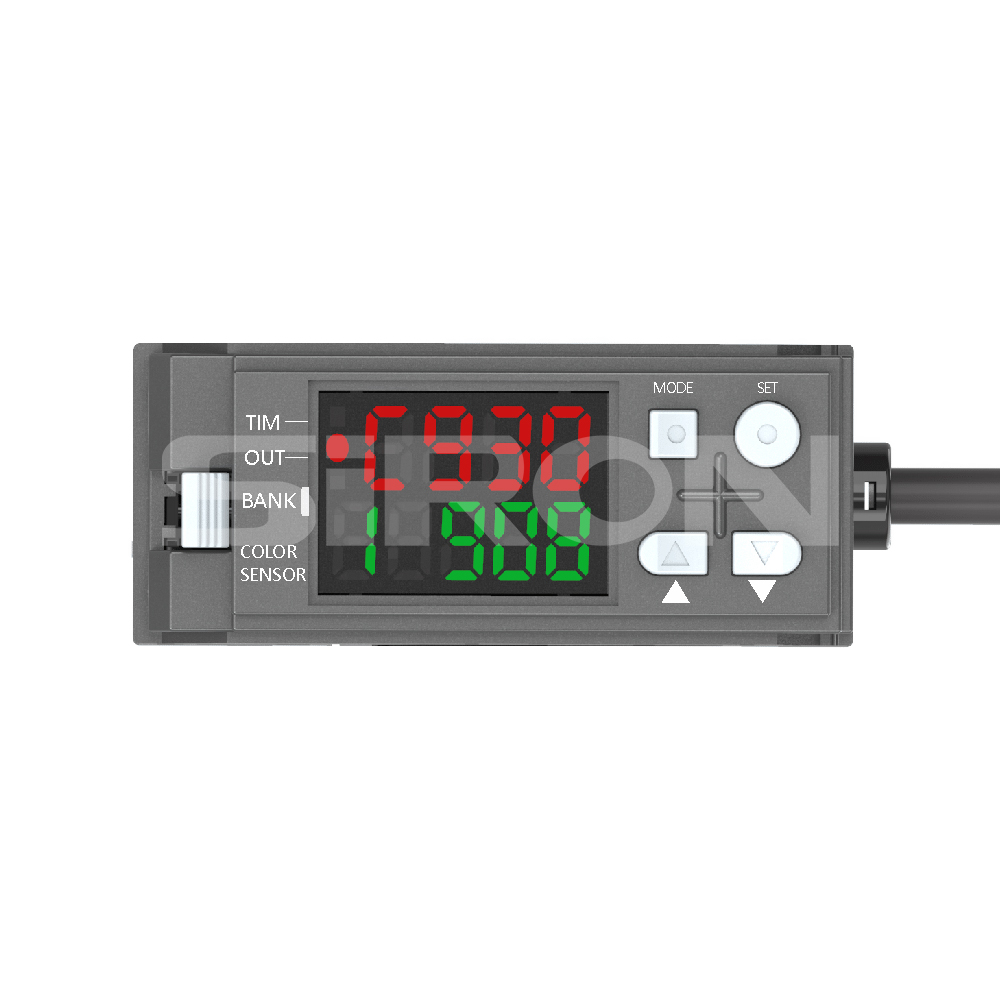

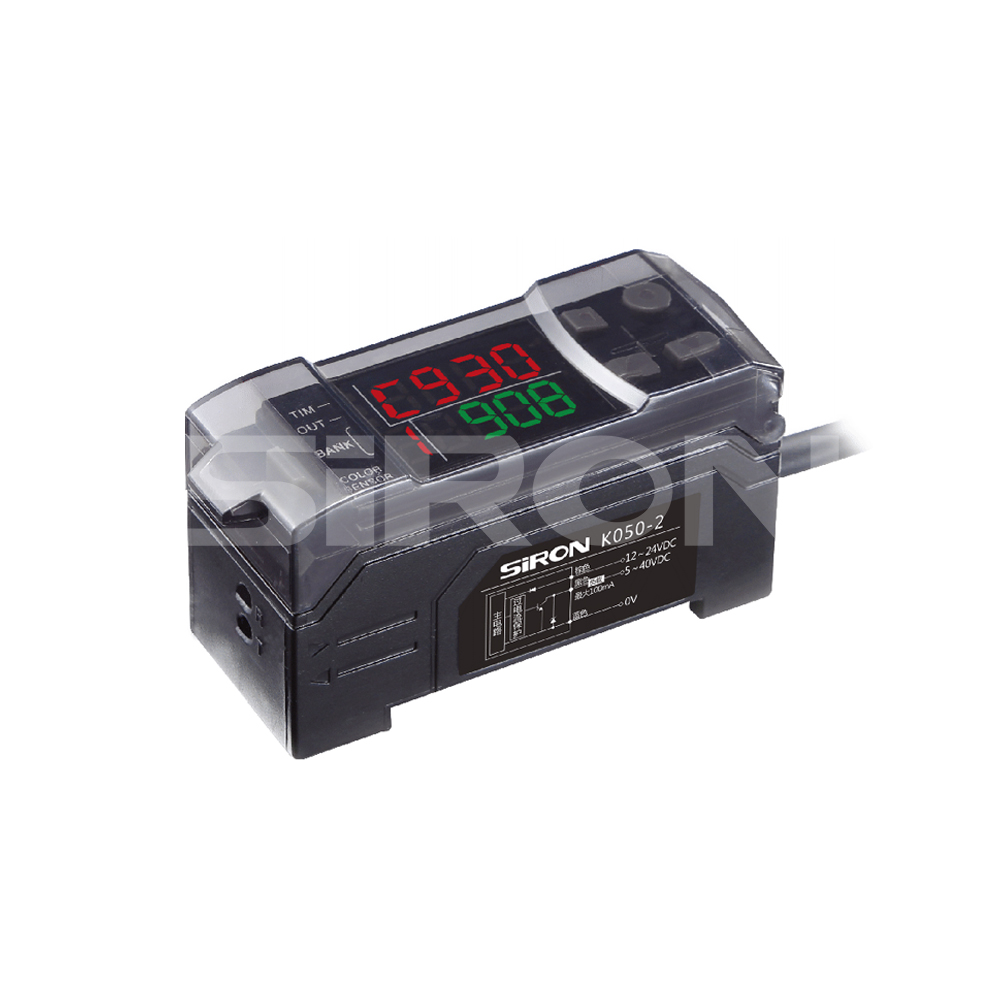

Aussehen
Lichtquelle/Reaktionszeit		Lichtquelle: Rote LED, grüne LED, blaue LED. Reaktionszeit: 200 μs (HSP)/1 ms (FEIN)	Farbauswahl aufzeichnen	Auswahl der Materialbibliothek (Eingabe von außen oder Tastenbedienung), Eingabe ohne Spannung
Kontrollleuchte		Ausgang: Rote LED, externer synchroner Eingang: Rote LED, Anpassungsrate/empfangene Lichtintensität: LED (rot/grün)	Steuerausgang	NP N(PNP):≤40V DC ≤(100mA)Restspannung: ≤1 . 0V
Fehleranzeige		Übermäßige Lichtintensität, unzureichende Lichtintensität, unzureichende chromatische Aberration	Schützen Sie den Stromkreis	Verpolungsschutz (Stromversorgung), Überstromschutz (Ausgang), Überspannung (Ausgang)
Kalibrierungsmethode		Einpunkt-/Zweipunktkalibrierung	Stromversorgung	1 2 ~ 2 4 VDC ± 1 0 %, Pulsation (P-P): ≤ 1 0 %
Fehlerwertanpassung		Die Einstellung des Digitalanzeige-Zahlenwerts	Aktueller Verbrauch	≤75mA
Differenzerkennungsmodus		C-Modus /C+I-Modus /I-Modus	Umgebungshelligkeit	Glühlampe: ≤5.000 Lux, Sonnenlicht: ≤10.000 Lux
Timerfunktion		Timer AUS/EIN-Verzögerung/AUS-Verzögerung/Einzelauslöserschuss	Umgebungstemperatur	-10~55℃
Ausgabeauswahl		Passende Ausgabe: Wird aktiviert, wenn die Farbe des Ziels mit der gespeicherten Farbe übereinstimmt. Nicht übereinstimmende Ausgabe: Wird aktiviert, wenn die Farbe des Ziels von der gespeicherten Farbe abweicht	Relative Luftfeuchtigkeit	35~85 %
			Vibrationsfestigkeit	10~55 Hz, 1,5 mm, doppelte Amplitude in X-, Y- und Z-Richtung, jeweils für 2 Stunden
Externer Sync-Eingang		Reaktionsgeschwindigkeit: ≤500μs	Schlagfestigkeit	Führen Sie 500 m/s⊃2 durch; in X-, Y- und Z-Richtung, dreimal in jede Richtung
Externer Kalibriereingang		Reaktionsgeschwindigkeit: ≥20ms	Gewicht des Schalenmaterials	Material: PC Gewicht: ca. 170 g (inkl. 2 m Kabel)

Name	Erkennungskopf
Modell	K050-2A	K050-2B	K050-2C
Aussehen
Arten von	Großer Inspektionsabstand	Kurze Inspektionsdistanz	Regionale Strahlpunkte, reflektierender Typ
Untersuchungsbereich	70 ± 20 mm	16 ± 4 mm	5~20mm
Minimaler Lichtfleckdurchmesser	Durchmesser 6 mm	Durchmesser 1 mm	/
Mindestbiegedurchmesser	R15mm	R15mm	R25mm
Schutzstufe	IP67		/
Umgebungstemperatur	- 40~+70℃, kein Gefrieren
Relative Luftfeuchtigkeit	3 5 ～ 8 5 % , Keine Kondensation
Faserlänge	2M		/
Schalenmaterial	PC		PC, Lichtwellenleiter: Kunststoff (Polyethylen-Mantel)
Gewicht (inkl. Kabel)	Ungefähr 30 g (einschließlich 2 m Kabel)		Ungefähr 23 g (einschließlich 2 m Kabel)

Beispiel



Etikettenerkennung Erkennen Sie die Positionierungspunkte des Objekts

Dimension

Schaltplan
