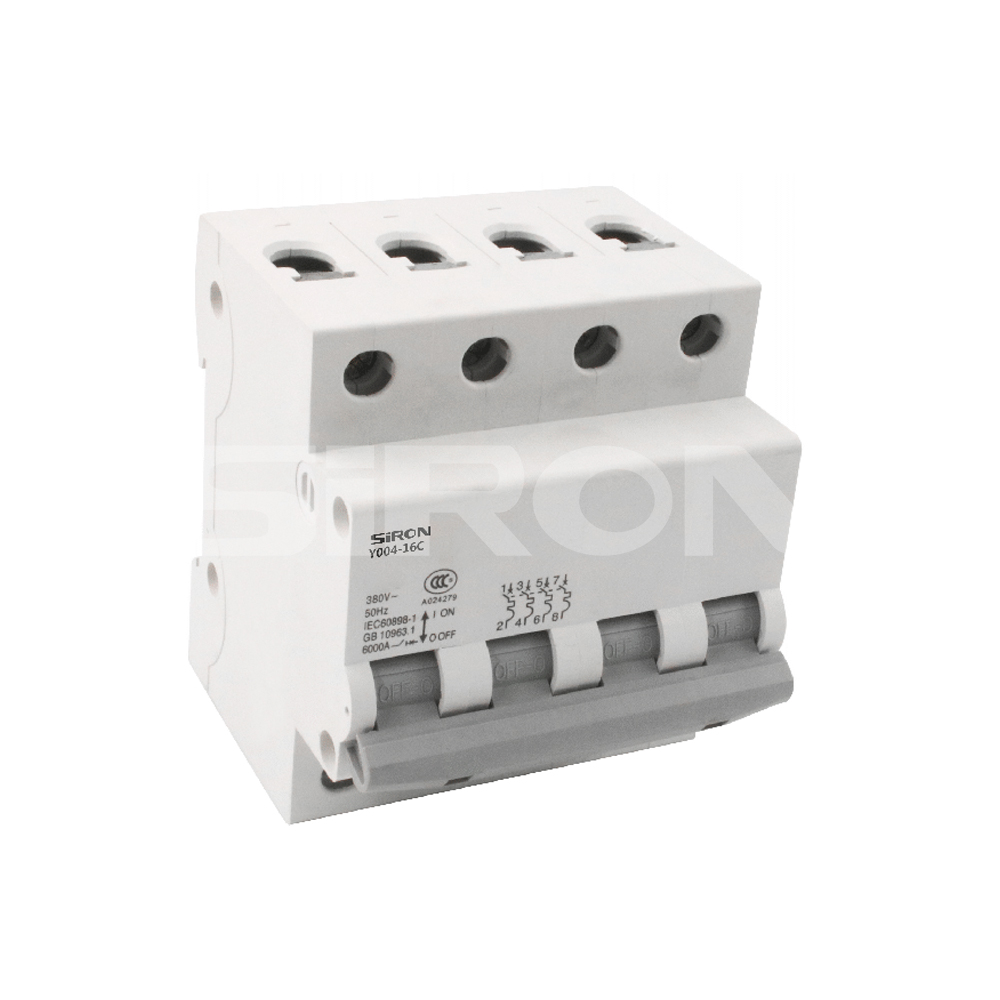

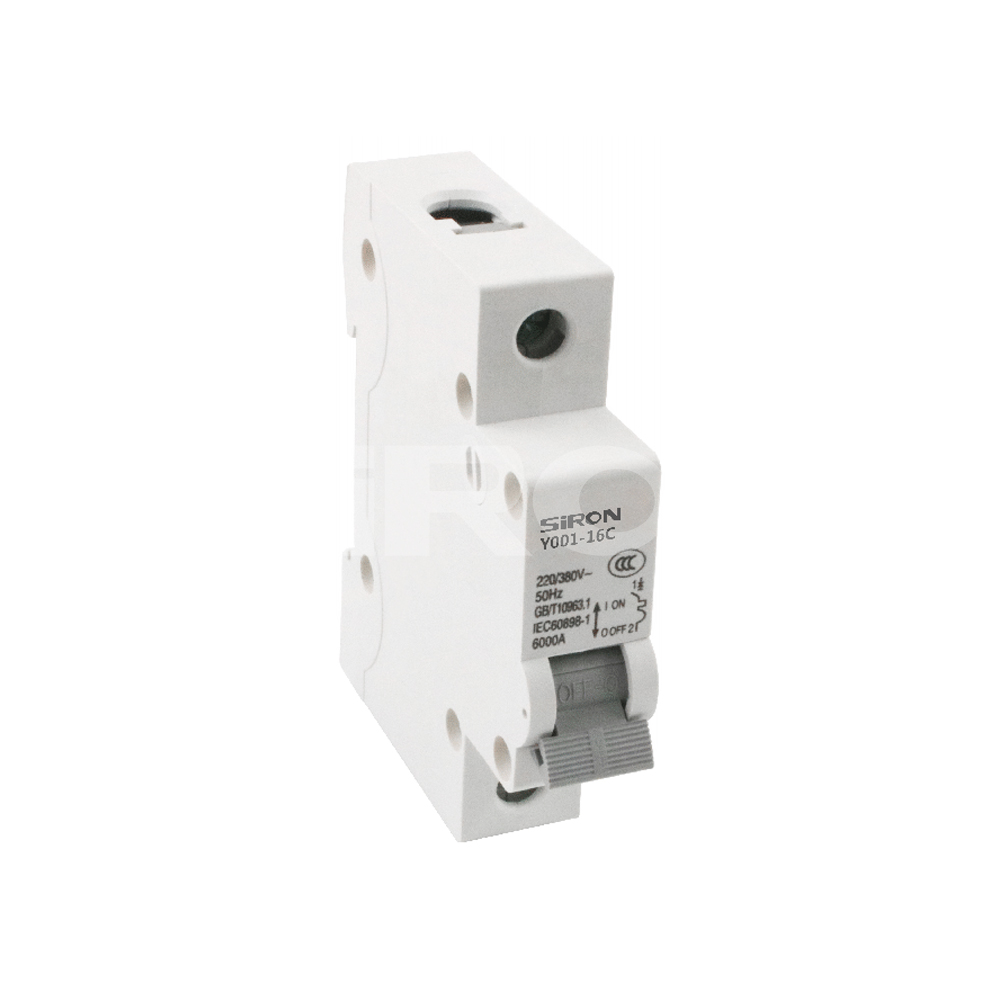

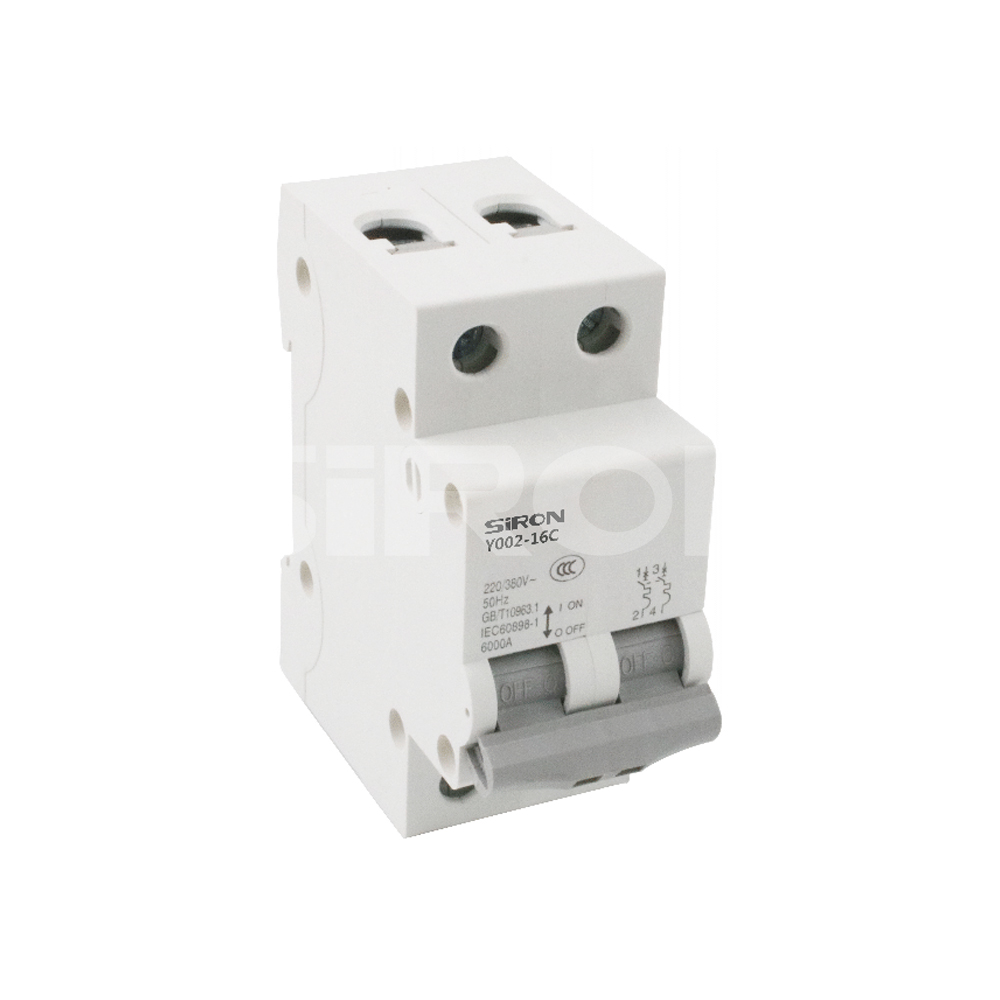

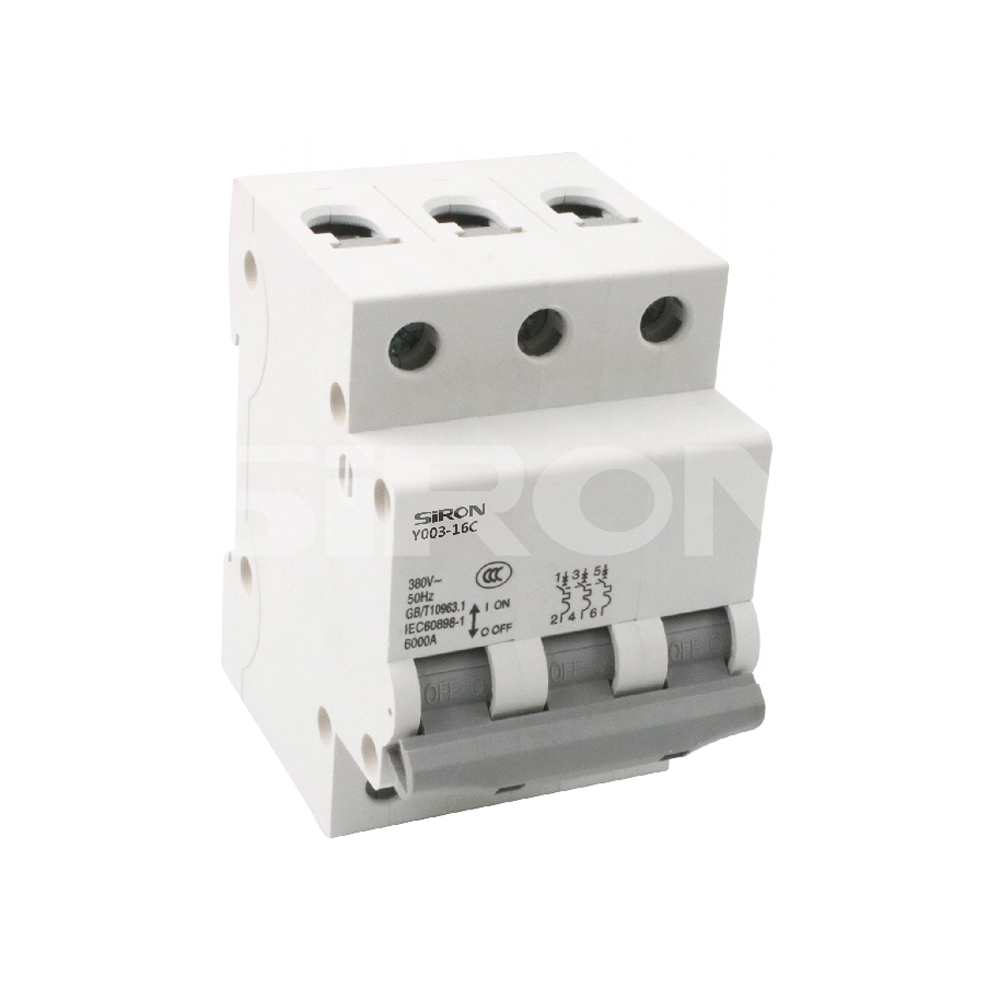

Disjoncteur miniature série SiRON Y00

Pour la sélection

Exemple de modèle : Y001-3C indique : Disjoncteur miniature série Y00, 1 pôle, courant nominal 3A, courbe de déclenchement de type C. Y001-3D indique : disjoncteur miniature série Y00, 1 pôle, courant nominal 3A, courbe de déclenchement de type D

Référence de sélection du type

Modèle		série Y00
Nombre de pôles		1P, 2P, 3P, 4P
Courbes de déclenchement		Type C (5ln ~ 10ln)、Type D (10ln ~ 14ln)
Courant nominal		3A	6A	10A	16A	20A	25A	32A	40A	50A	63A
Câblage		1	1	1.5	2.5	2.5	4	6	10	10	16
Tension nominale		230 V (1P, 2P) ; 400 V (3P, 4P)
Courant assigné de coupure en court-circuit		6000A
Facteur de puissance		0,65～0,7								0,75～0,8
Durée de vie mécanique		Pas moins de 10 000 fois
Durée de vie électrique		Pas moins de 4 000 fois
Puissance nominale		50 Hz
Mode de connexion		Fils et câbles (connexion supérieure, connexion inférieure)
de l'action du déclencheur  Caractéristiques	Temporisation	1,13 In≥1hNon déclenchement
		1.45In<1h de trajet
		Bande 2,55 en 1 ~ 60 (en ≤ 32); 2,55 en 1 ~ 120 bande (ln> 32)
	Instantané	5In≥0,1s sans déclenchement ; bande 10ln<0,1s (C)
		10ln≥0,1s sans déclenchement ; bande 14In<0,1s (D)

Schéma de câblage
