Υ00
SiRON
8536901100
Για Επιλογή

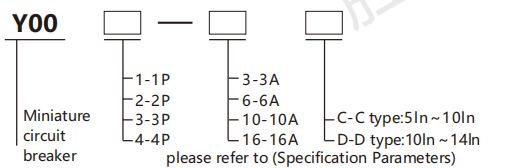

Παράδειγμα μοντέλου : Y001-3C υποδεικνύει :Μινιατούρα διακόπτη κυκλώματος σειράς Y00, 1 πόλου, ονομαστικό ρεύμα 3Α, καμπύλη διακοπής τύπου C. Το Y001-3D υποδεικνύει :Μινιατούρα διακόπτη κυκλώματος σειράς Y00, 1-πόλος, ονομαστικό ρεύμα 3A, καμπύλη διακοπής τύπου D
Αναφορά επιλογής τύπου
| Μοντέλο | Σειρά Y00 | ||||||||||
| Αριθμός πόλων | 1P, 2P, 3P, 4P | ||||||||||
| Καμπύλες τριβής | Τύπος C(5ln~10ln), τύπος D(10ln~14ln) | ||||||||||
| Ονομαστικό ρεύμα | 3Α | 6Α | 10Α | 16Α | 20Α | 25Α | 32Α | 40Α | 50Α | 63Α | |
| Καλωδίωση | 1 | 1 | 1.5 | 2.5 | 2.5 | 4 | 6 | 10 | 10 | 16 | |
| Ονομαστική τάση | 230V(1P,2P);400V(3P,4P) | ||||||||||
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | 6000Α | ||||||||||
| Συντελεστής ισχύος | 0,65-0,7 | 0,75-0,8 | |||||||||
| Μηχανική ζωή | Όχι λιγότερο από 10.000 φορές | ||||||||||
| Ηλεκτρική ζωή | Όχι λιγότερο από 4.000 φορές | ||||||||||
| Ονομαστική ισχύς | 50Hz | ||||||||||
| Τρόπος σύνδεσης | Σύρματα και καλώδια (επάνω σύνδεση, σύνδεση κάτω) |
||||||||||
δράσης Tripper Χαρακτηριστικά |
Χρονική καθυστέρηση | 1.13 Σε ≥ 1 h Χωρίς ενεργοποίηση | |||||||||
| 1,45 σε <1 ώρα ταξίδι | |||||||||||
| 2,55In1~60strip(In≤32);2,55In1~120strip(ln>32) | |||||||||||
Στιγμιαίος |
5 σε≥0,1 δευτ. Χωρίς ενεργοποίηση;10ln<0,1 δευτ. λωρίδα(C) | ||||||||||
| 10ln≥0,1s Μη σκοντάψιμο;14In<0,1s λωρίδα(D) | |||||||||||

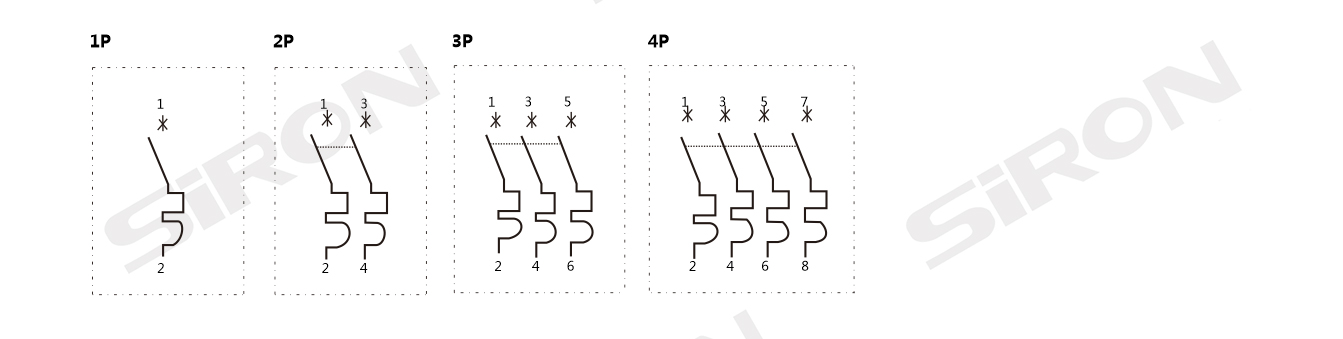

Διάγραμμα καλωδίωσης
