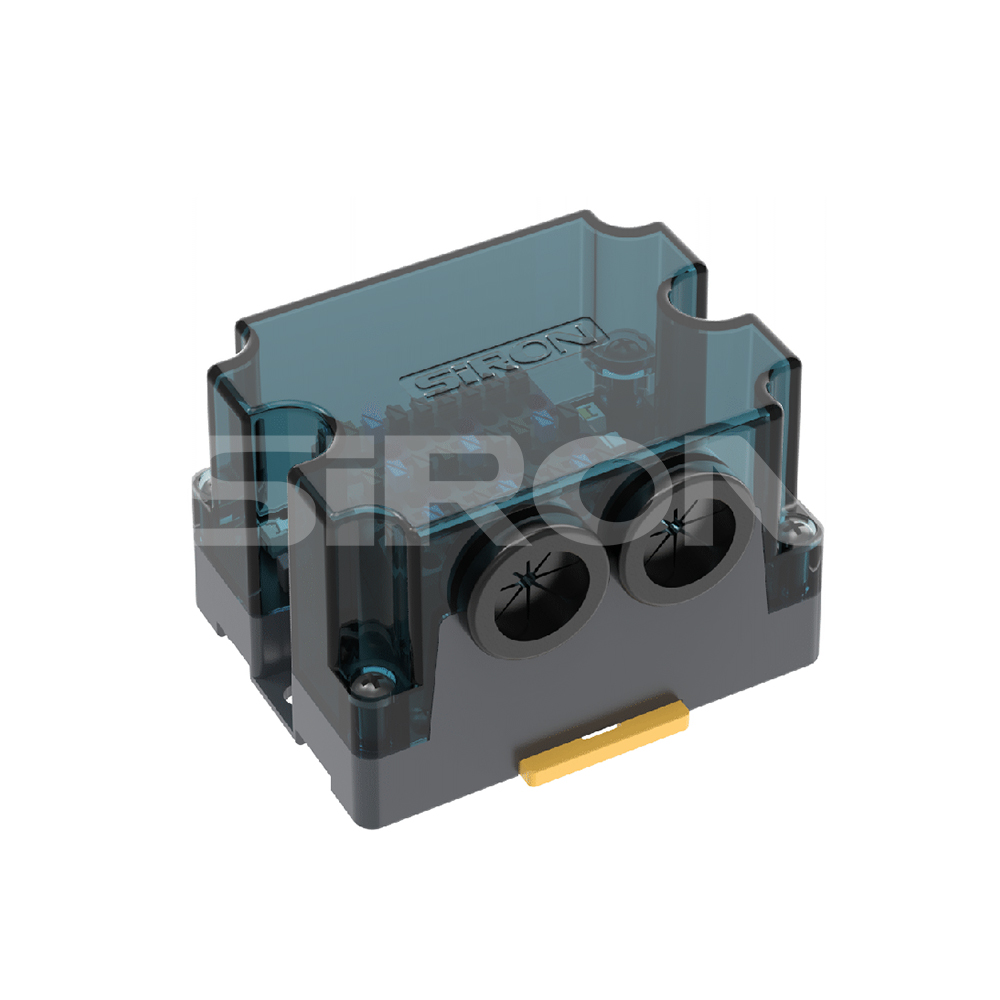

Ang pagtatatag ng maaasahang mga koneksyon sa kuryente ay ang ganap na pundasyon ng anumang matagumpay na sistema ng kontrol. Ang pagkabigo ng bahagi sa antas ng koneksyon ay kadalasang humahantong sa biglaang pag-downtime ng system, localized na pag-init, o sakuna na pagkabigo ng panel. Pagpili ng isang Ang pang-industriyang terminal block ay nangangailangan ng pagbabalanse ng masikip na spatial na mga hadlang, tumataas na gastos sa paggawa, mabigat na vibration resistance, at mahigpit na pagsunod sa kaligtasan sa kuryente. Ang mga inhinyero ay madalas na nahaharap sa mga hamon kapag sinusubukang itugma ang mga partikular na uri ng koneksyon sa malupit na pang-industriya na kapaligiran. Ang pagpili sa maling connector ay direktang nakakaapekto sa pang-araw-araw na operasyon at pangmatagalang ikot ng pagpapanatili.
Ang gabay na ito ay nagbibigay ng structured evaluation framework para sa pagtukoy ng eksaktong terminal blocks na kinakailangan para sa control panel build, machinery upgrades, o OEM equipment. Matututuhan mo kung paano tasahin ang mga pangunahing disenyo ng mekanikal, suriin ang mga kritikal na detalye ng elektrikal, at mag-navigate sa mga kumplikadong pamantayan sa regulasyon. Sa pamamagitan ng pagsunod sa mga prinsipyong ito, matitiyak mo ang pinakamainam na pagganap at kaligtasan ng system.
Ang pagpili ng teknolohiya ng koneksyon (screw, spring, push-in) ay direktang nagdidikta ng mga pangmatagalang pangangailangan sa pagpapanatili at bilis ng pag-install.
Ang tumpak na detalye ay nangangailangan ng pagsusuri sa kasalukuyang/boltahe na mga rating kasama ng wire gauge compatibility at mga salik sa kapaligiran (hal., vibration, temperatura).
Ang mga modular na disenyo ng footprint—gaya ng mga multi-level na configuration—ay kritikal para sa mga high-density control cabinet.
Ang pagsunod sa regulasyon (UL, IEC, CSA) ay hindi mapag-usapan para sa mga komersyal na sistema ng kontrol at makinarya na handa sa pag-export.
Ang isang maaasahang sistema ng kontrol ay nakasalalay sa integridad ng pinakamahina nitong link. Para sa karamihan ng mga cabinet, ang link na ito ay ang wiring node. Pagtukoy sa tagumpay para sa a Ang control panel terminal connector ay nangangahulugan ng pagtingin sa kabila ng basic conductivity. Dapat mong suriin ang pagiging maaasahan ng pagpapatakbo sa ilalim ng pagpilit. Ang mga kapaligiran na may mataas na vibration ay nangangailangan ng mga koneksyon na lumalaban sa pagkaluwag. Ang mga aksidenteng pagkakadiskonekta ay nagdudulot ng mahal na factory downtime. Dapat mong bawasan ang pagbaba ng boltahe sa terminal. Ang isang de-kalidad na connector ay nagpapanatili ng pare-parehong puwersa ng pakikipag-ugnayan sa buong buhay ng pagpapatakbo nito.
Dapat ding timbangin ng mga inhinyero ang mga gastos sa lifecycle laban sa mga paunang gastos sa bahagi. Ang mga karaniwang terminal ng turnilyo ay mas mura sa simula. Gayunpaman, nangangailangan sila ng manu-manong mga kable ng oras-ubos. Hinihiling din nila ang mga regular na siklo ng pagpapanatili para sa retorquis. Ang mga alternatibo sa tagsibol o push-in ay medyo mas mataas sa harap. Gayunpaman, lubos nilang pinutol ang oras ng pag-install. Tinatanggal din nila ang pangangailangan para sa mga regular na retorquing check. Sa paglipas ng isang dekada, ang mga pagtitipid sa pagpapanatili na ito ay madaling mabawi ang paunang presyo ng pagbili.
Ang scalability ay nananatiling isa pang mahalagang kadahilanan ng tagumpay. Ang mga control panel ay bihirang manatiling static. Lumalawak ang mga pasilidad, at tumatanggap ang makinarya ng mga upgrade. Ang matagumpay na pag-install ay nagbibigay-daan sa mga technician na madaling tulay ang mga koneksyon. Pinahihintulutan nito ang mga pagdaragdag ng kapasidad nang walang kumpletong muling pagdidisenyo ng riles. Hinahayaan ka ng mga modular system na kumuha ng mga bagong bloke kung kinakailangan. Pinapanatili nilang organisado at madaling ibagay ang panel para sa mga kinakailangan sa hinaharap.
Ang Ang din rail terminal block ay nagsisilbing baseline ng industriya para sa mga layout ng modular control panel. Ang mga sangkap na ito ay ligtas na nakakabit sa mga karaniwang mounting rails. Ang 35mm TS35 rail ay ang pinakakaraniwang format sa buong mundo. Pinapayagan nila ang madaling pagpapalawak. Ang mga technician ay maaaring mag-slide o mag-snap ng mga bagong bloke sa tabi ng mga umiiral na. Ang standardisasyong ito ay nagpapanatili sa layout ng cabinet na malinis at lohikal na nakaayos.
Ang ilang mga application ay nangangailangan ng madalas na pagpapanatili o mabilis na pagpapalit ng module. Sa mga sitwasyong ito, a Tamang-tama ang pluggable terminal block . I-wire ng mga technician ang pangunahing harness sa isang pluggable na female connector. Pagkatapos ay ipinares nila ito sa isang nakapirming header ng lalaki sa riles. Pinipigilan nito ang mga error sa mga kable sa panahon ng mabilis na pagpapalit. Gayunpaman, dapat mong tanggapin ang ilang mga tradeoff. Ang mga pluggable na solusyon ay may bahagyang mas mataas na upfront cost. Gumagamit din sila ng mas malaking pisikal na footprint kumpara sa mga karaniwang pass-through block.
Ang espasyo sa gabinete ay hindi kapani-paniwalang mahal. Gumagamit ang mga multi-level na bloke ng doble o triple-tier na mga disenyo para i-maximize ang available na rail space. Isinalansan nila ang mga koneksyon nang patayo. Ang diskarte na ito ay madaling pinutol ang kinakailangang haba ng tren sa kalahati. Gayunpaman, nagdadala sila ng panganib sa pagpapatupad. Ang mga inner-tier na mga kable ay nagiging mas mahirap abutin. Ang pag-troubleshoot ng mas mababang antas na koneksyon ay kadalasang nangangailangan ng paglipat ng mga wire sa itaas na antas. Dapat mong gamitin ang mga ito lalo na para sa static, high-density sensor wiring.
Ang mga modernong control panel ay nangangailangan ng higit sa simpleng pass-through na mga koneksyon. Ang mga bloke na partikular sa paggana ay nagsasama ng mga kritikal na bahagi nang direkta sa riles.
Mga fused block: Nagbibigay ang mga ito ng localized na overcurrent na proteksyon. Ang mga ito ay perpekto para sa paghihiwalay ng mga sensor at sensitibong mga aparatong mababa ang kapangyarihan.
Idiskonekta ang mga bloke: Nagtatampok ang mga ito ng lever o switch ng kutsilyo. Pinapagana nila ang mabilis na paghihiwalay ng circuit para sa pagsubok nang hindi aktwal na nag-aalis ng mga wire.
Ground (PE) blocks: Ang mga ito ay nagtatatag ng direktang mekanikal at elektrikal na koneksyon sa DIN rail. Inalis nila ang pangangailangan na magpatakbo ng hiwalay na mga wire sa saligan pabalik sa isang gitnang busbar.
Uri ng Terminal Block |
Pinakamahusay na Application |
Pangunahing Tradeoff |
|---|---|---|
Karaniwang DIN Rail |
Pangkalahatang kapangyarihan at pamamahagi ng signal |
Gumagamit ng karaniwang linear na espasyo |
Pluggable |
Mga sub-assembly na nangangailangan ng mabilis na swap-out |
Mas mataas na gastos, mas malaking depth footprint |
Multi-Level |
High-density sensor wiring cabinet |
Nabawasan ang kadalian ng pag-access para sa pagsubok |
Naka-fused / Nadiskonekta |
Lokal na proteksyon at circuit isolation |
Nangangailangan ng mga partikular na kapalit na piyus |
Ang wastong pagtutukoy ay nagsisimula sa mga de-koryenteng parameter. Ang rating ng boltahe ng bloke ay dapat palaging tumutugma o lumampas sa pinakamataas na boltahe ng system. Dapat mong maingat na obserbahan ang mga pagkakaiba ng UL at IEC dito. Dapat ding i-verify ng mga inhinyero ang sapat na creepage at clearance na mga distansya. Ang creepage ay ang pinakamaikling landas sa kahabaan ng insulating surface. Ang clearance ay ang pinakamaikling distansya sa pamamagitan ng hangin. Parehong pinipigilan ang mapanganib na electrical arcing.
Ang kasalukuyang kapasidad ay pantay na mahalaga. Dapat mong suriin ang patuloy na kasalukuyang mga rating laban sa potensyal na pagbuo ng init. Ang mga siksik na control cabinet ay nakakakuha ng init. Palaging isaalang-alang ang thermal derating. Kung mag-i-install ka ng mga bloke sa hindi maaliwalas, makapal na mga cabinet, ang kanilang ligtas na kasalukuyang kapasidad sa pagdadala ay bumababa. Ang pagwawalang-bahala sa mga derating na curve ay humahantong sa natunaw na plastik at mga pagkabigo ng system.
Dapat pisikal na tanggapin ng mga konektor ang iyong piniling mga konduktor. Suriing mabuti ang mga saklaw ng compatibility. Ang mga karaniwang pang-industriya na bloke ay tumanggap ng anuman mula sa manipis na 26 AWG sensor wire hanggang sa makapal na 4/0 AWG na mga power cable. Dapat mo ring tasahin ang uri ng konduktor. Madaling dumudulas ang solid wire sa karamihan ng mga terminal. Ang stranded wire ay mas nababaluktot ngunit madaling masira. Tayahin kung ang iyong aplikasyon ay nangangailangan ng mga crimped ferrules. Ang mga ferrules ay nagbu-bundle ng stranded wire nang perpekto, na tinitiyak ang maximum na lugar ng contact at pinipigilan ang mga stray copper strand na magdulot ng shorts.
Ang mekanikal na paraan ng clamping ay tumutukoy sa bilis ng pag-install at pangmatagalang pagiging maaasahan. Karaniwan naming sinusuri ang tatlong pangunahing teknolohiya ng koneksyon:
Screw Clamp: Ito ay nananatiling pangkalahatang pamantayan. Madali itong tumanggap ng maraming wire sa bawat terminal. Gayunpaman, ito ay madaling kapitan sa pag-loos ng vibration sa paglipas ng panahon. Mahigpit itong nangangailangan ng baseline ng detalye ng torque. Over-tightening strips ang thread; nagdudulot ng mapanganib na arcing ang hindi paghigpit.
Spring Cage: Ang teknolohiyang ito ay likas sa vibration-proof. Ang isang hindi kinakalawang na asero spring ay nagpapanatili ng pare-pareho ang presyon sa wire. Nagbibigay ito ng pare-parehong puwersa sa pakikipag-ugnayan anuman ang operator. Ito ay halos walang maintenance.
Push-In Technology: Nag-aalok ito ng pinakamabilis na pag-install. Itulak mo lang ang mga solidong wire o ferruled stranded wire nang direkta sa terminal. Walang kinakailangang mga tool para sa pagpasok. Ito ay makabuluhang binabawasan ang labor overhead para sa malalaking panel build.
Ang mga sangkap na pang-industriya ay dapat makaligtas sa malupit na mga kondisyon. Ang pagsunod sa regulasyon ay tumitiyak na ginagawa nila ito nang ligtas. Ang pag-navigate sa mga pandaigdigang balangkas ay kadalasang nakakalito sa mga bagong inhinyero. Ang dalawang nangingibabaw na pamantayan ay UL 1059 (Terminal Blocks) at IEC 60947-7-x.
Madalas mong mapapansin ang isang bloke na nagdadala ng iba't ibang boltahe at kasalukuyang mga rating sa ilalim ng UL versus IEC. Nangyayari ito dahil magkakaiba ang mga pamamaraan ng pagsubok. Karaniwang ipinapalagay ng mga pamantayan ng UL ang mas malupit na mga kondisyon ng field-wiring. Pinapatupad nila ang mas mahigpit na mga limitasyon sa pagtaas ng temperatura sa ilalim ng tuluy-tuloy na pagkarga. Ang mga pamantayan ng IEC ay madalas na ipinapalagay ang mga kontroladong kapaligiran ng mga factory-wiring. Kung tina-target ng iyong makinarya ang merkado sa Hilagang Amerika, ang pagsunod sa UL ay ganap na hindi mapag-usapan. Para sa mga makinarya na handa sa pag-export para sa Europa, ang sertipikasyon ng IEC ay sapilitan. Palaging tukuyin ang mga bahaging may hawak na dalawahang sertipikasyon upang mapanatili ang maximum na kakayahang umangkop.
Ang mga pagtutukoy sa kaligtasan ng materyal ay nagpoprotekta sa buong pasilidad. Ang plastic housing ay dapat na insulate nang ligtas ang mga contact. Laging maghanap ng mga materyales na Polyamide (PA). Ang polyamide ay nag-aalok ng mahusay na electrical resistance at pisikal na flexibility. Higit sa lahat, i-verify na mayroon itong UL94 V-0 na flammability rating. Ang isang V-0 na rating ay ginagarantiyahan na ang plastic ay mamamatay sa loob ng 10 segundo kung malantad sa isang bukas na apoy. Pinipigilan nito ang mga naka-localize na electrical fault mula sa paglamon sa buong cabinet.
Panghuli, suriin ang mga pagpapaubaya sa kapaligiran. Suriin ang mga saklaw ng operating temperatura. Ang mga control panel sa mga steel mill ay nahaharap sa matinding init, habang ang mga panlabas na enclosure ay nahaharap sa nagyeyelong mga kondisyon. Suriin ang metal contact para sa corrosion resistance. Nag-aalok ang mga tinned copper alloy na contact ng superyor na proteksyon laban sa halumigmig. Ang mga kinakailangan sa koneksyon na masikip sa gas ay mahalaga din. Pinipigilan ng isang gas-tight clamp ang mga kinakaing unti-unti na kemikal na dala ng hangin mula sa pagpapababa sa copper conductor. Pinapanatili nitong mababa ang resistensya ng kuryente sa mga dekada ng serbisyo.
Pagpili ng tama pang-industriya na mga wiring terminal ay nagsasangkot ng higit pa sa pagbabasa ng isang datasheet. Ang pisikal na pagpapatupad sa loob ng gabinete ay nagdidikta ng tunay na tagumpay ng isang build. Dapat mong kalkulahin ang laki ng pitch upang matukoy ang density ng cabinet. Ang pitch ay tumutukoy sa eksaktong lapad ng terminal block. I-multiply ang pitch sa bilang ng iyong signal upang mahanap ang kinakailangang haba ng riles. Huwag kalimutang isaalang-alang ang mga kinakailangan sa pagtatapos ng pabalat. Ang mga open-sided na bloke ay nangangailangan ng plastic end plate upang ma-insulate ang huling live na koneksyon mula sa steel rail stopper.
Ang pamamahagi ng kuryente ay nangangailangan ng matatag na bridging at jumper system. Dapat suriin ng mga tagaplano ang mga plug-in na tulay kumpara sa mga tradisyonal na screw-in jumper. Ang mga screw-in jumper ay nangangailangan ng manu-manong pagpupulong at torquing. Ang mga plug-in na tulay ay mabilis na pumutok sa gitna ng bloke. Agad silang namamahagi ng kapangyarihan sa mga katabing terminal. Lubos nilang binabawasan ang pagiging kumplikado ng mga kable para sa karaniwang neutral o ground rail.
Ang mga kumplikadong sistema ay nangangailangan ng malinaw na pagmamarka at pagkakakilanlan. Imposibleng i-troubleshoot ang isang panel na may 500 unmarked na wire. Ang standardized na pag-label ay nagpapagaan ng pagkakamali ng tao. Tiyaking sinusuportahan ng iyong napiling terminal family ang mga karaniwang marker tag. Ang mga strip ng zack marker na naka-center at naka-mount sa gilid ay nagpapanatili ng mga label na lubos na nakikita, kahit na tinatakpan ng mga wire ang tuktok ng block.
Panghuli, salik sa mga kinakailangan sa tooling. Ang mga advanced na teknolohiya ng koneksyon ay nangangailangan ng mga partikular na accessory. Pinakamahusay na gumagana ang mga push-in block sa mga ferruled wire. Nangangahulugan ito na dapat kang bumili ng tamang ferrules at precision crimping tool. Kung dumikit ka sa mga terminal ng turnilyo, dapat kang magbigay ng mga technician ng mga naka-calibrate na torque screwdriver. Ang paggamit ng mga karaniwang distornilyador ay ginagarantiyahan ang hindi pantay na puwersa ng pag-clamping. Ang mga nakatagong kinakailangan sa tool na ito ay nakakaapekto sa aktwal na halaga ng iyong diskarte sa pag-wire.
Ang paglipat mula sa isang napakalaking katalogo ng vendor patungo sa isang huling bill ng mga materyales ay nangangailangan ng isang sistematikong diskarte. Sundin ang lohika ng shortlisting na ito upang ma-secure ang mga tamang bahagi para sa iyong build.
Hakbang 1: Tukuyin ang pangkalahatang mga parameter ng kuryente. Idokumento ang ganap na maximum na boltahe ng system, peak continuous current, at ang AWG range ng iyong mga field cable. I-filter ang anumang mga bloke na nabigo sa mga baseline na ito.
Hakbang 2: Piliin ang iyong teknolohiya ng koneksyon batay sa mga kondisyon ng vibration at mga variable ng gastos sa paggawa. Pumili ng push-in na teknolohiya kung gagawa ka ng mga panel sa mataas na volume. Pumili ng spring-cage para sa mabibigat na makinarya na napapailalim sa patuloy na pagyanig. Dumikit sa screw-clamp para sa basic, murang mga static na enclosure.
Hakbang 3: Tukuyin ang iyong mga spatial na hadlang. Sukatin ang mga magagamit na haba ng DIN rail. Kung lubhang limitado ang espasyo, pumili ng doble o triple-level na mga multi-tier na disenyo. Kung hindi, panatilihin ang mga single-level na bloke para sa mas madaling pag-access sa pagpapanatili.
Hakbang 4: I-verify ang lahat ng accessory compatibility. Huwag ipagpalagay na ang mga sangkap ay naghahalo nang walang kamali-mali. Tiyaking mag-order ka ng eksaktong katugmang mga end plate, DIN rail clip, plug-in jumper, at plastic marker tag na idinisenyo para sa napili mong terminal series.
Naaaksyunan na Payo: Huwag kailanman tumukoy ng maramihang order na ganap na nakabatay sa isang PDF datasheet. Palaging humiling ng mga pisikal na sample mula sa iyong distributor. Magsagawa ng physical fit-test sa isang scrap na piraso ng DIN rail. Subukan ang pagpasok ng wire gamit ang iyong aktwal na napiling wire gauge at shop tooling. Pinipigilan ng pisikal na pagpapatunay na ito ang magastos na pagkaantala sa panahon ng aktwal na yugto ng produksyon.
Ang pagtukoy sa mga terminal connector ay nangangailangan ng kalkuladong balanse ng mekanikal, elektrikal, at spatial na mga hadlang. Sa pamamagitan ng maagang pagtukoy sa tagumpay sa pagpapatakbo, inilipat mo ang focus mula sa mga simpleng gastos sa bahagi patungo sa pangmatagalang pagiging maaasahan ng system. Tinitiyak ng pagsusuri sa mga uri ng koneksyon, mahigpit na pagsunod sa UL/IEC derating curve, at pagpaplano para sa aktwal na pagpapatupad ng mga katotohanan na ang iyong cabinet ay gumagana nang ligtas sa ilalim ng pressure.
Tandaan, ang pang-industriyang terminal block ay hindi lamang isang murang bahagi ng kalakal. Nagsisilbi itong kritikal na node sa iyong pangkalahatang balangkas ng kaligtasan ng system. Ang isang hindi magandang napiling koneksyon ay lumilikha ng napakalaking pag-troubleshoot ng pananakit ng ulo at mga panganib sa kaligtasan. Tratuhin ang iyong proseso sa pagpili ng terminal na may parehong higpit ng engineering na inilalapat mo sa mga PLC at contactor.
Kung kailangan mo ng tulong sa pagtutugma ng mga partikular na linya ng produkto sa iyong mga limitasyon sa cabinet, gumamit ng mga komprehensibong tool sa pagpili o direktang kumunsulta sa mga teknikal na inhinyero sa pagbebenta. Tinitiyak ng patnubay ng eksperto na ang iyong huling bill ng mga materyales ay nakakatugon sa parehong mga pamantayan sa kaligtasan at mga kinakailangan sa badyet.
A: Ang terminal block ay lubos na modular. Kumakapit ito sa isang standardized na DIN rail, na nagbibigay-daan sa iyong magdagdag o mag-alis ng mga indibidwal na koneksyon kung kinakailangan. Ang terminal strip (o barrier strip) ay isang fixed-length na bahagi. Ito ay may kasamang set na bilang ng mga connection point na hinulma sa isang plastic block, na ginagawang imposible ang pagpapalawak nang hindi pinapalitan ang buong strip.
A: Sa mekanikal, oo. Karamihan sa mga tatak ay umaangkop sa karaniwang 35mm DIN rails. Gayunpaman, ang paghahalo ng mga tatak ay nagpapakilala ng mga malubhang panganib sa hindi pagkakatugma ng accessory. Ang mga end plate, jumper, at marking tag mula sa isang tagagawa ay bihirang magkatugma sa isa pa. Para sa isang ligtas, magkakaugnay na panel, palaging dumikit sa isang pamilya ng produkto ng isang tagagawa sa isang partikular na riles.
A: Ang mga ferrule ay teknikal na mandatory para sa mga push-in na terminal kapag gumagamit ng stranded wire. Ang ferrule ay nagbibigay ng matibay na istraktura na kailangan upang madaig ang puwersa ng pagpapasok. Para sa mga terminal ng spring-cage, ang mga ferrule ay lubos na inirerekomenda upang maiwasan ang mga stray strand na magdulot ng shorts, ngunit hindi ito mahigpit na kinakailangan dahil binubuksan ng screwdriver ang spring clamp.
A: Ang mga pamantayan sa pagsubok ng UL at IEC ay sumusukat sa kaligtasan sa ibang paraan. Ang UL ay lubos na nakatutok sa mga variable ng field wiring at nagpapatupad ng mas mahigpit na mga limitasyon sa pagtaas ng temperatura sa ilalim ng tuluy-tuloy na pagkarga ng kuryente. Ang mga pamantayan ng IEC ay karaniwang nakatuon sa kinokontrol, panloob na mga kable ng kagamitan. Dahil dito, ang parehong pisikal na bloke ay kadalasang nakakatanggap ng bahagyang mas mababa, mas konserbatibong kasalukuyang rating sa ilalim ng UL testing.
