Установяването на надеждни електрически връзки е абсолютната основа на всяка успешна система за управление. Повреда на компонент на ниво връзка често води до внезапен прекъсване на системата, локализирано отопление или катастрофална повреда на панела. Избирането на промишлен клемен блок изисква балансиране на тесни пространствени ограничения, нарастващи разходи за труд, висока устойчивост на вибрации и стриктно съответствие с електрическата безопасност. Инженерите често се сблъскват с предизвикателства, когато се опитват да съчетаят специфични типове връзки към сурови индустриални среди. Изборът на грешен конектор пряко влияе както върху ежедневните операции, така и върху дългосрочните цикли на поддръжка.
Това ръководство предоставя структурирана рамка за оценка за определяне на точните клемни блокове, необходими за изграждане на контролен панел, надстройки на машини или OEM оборудване. Ще научите как да оценявате основните механични конструкции, да оценявате критичните електрически спецификации и да се ориентирате в сложни регулаторни стандарти. Следвайки тези принципи, можете да осигурите оптимална производителност и безопасност на системата.
Изборът на технология за свързване (винт, пружина, пуш-ин) директно диктува дългосрочните нужди от поддръжка и скоростта на монтаж.
Точната спецификация изисква оценка на номиналните стойности на тока/напрежението заедно със съвместимостта на кабела и факторите на околната среда (напр. вибрации, температура).
Модулният дизайн на отпечатъка - като многостепенни конфигурации - е от решаващо значение за контролните шкафове с висока плътност.
Съответствието с нормативните изисквания (UL, IEC, CSA) не подлежи на обсъждане за системи за търговски контрол и машини, готови за износ.

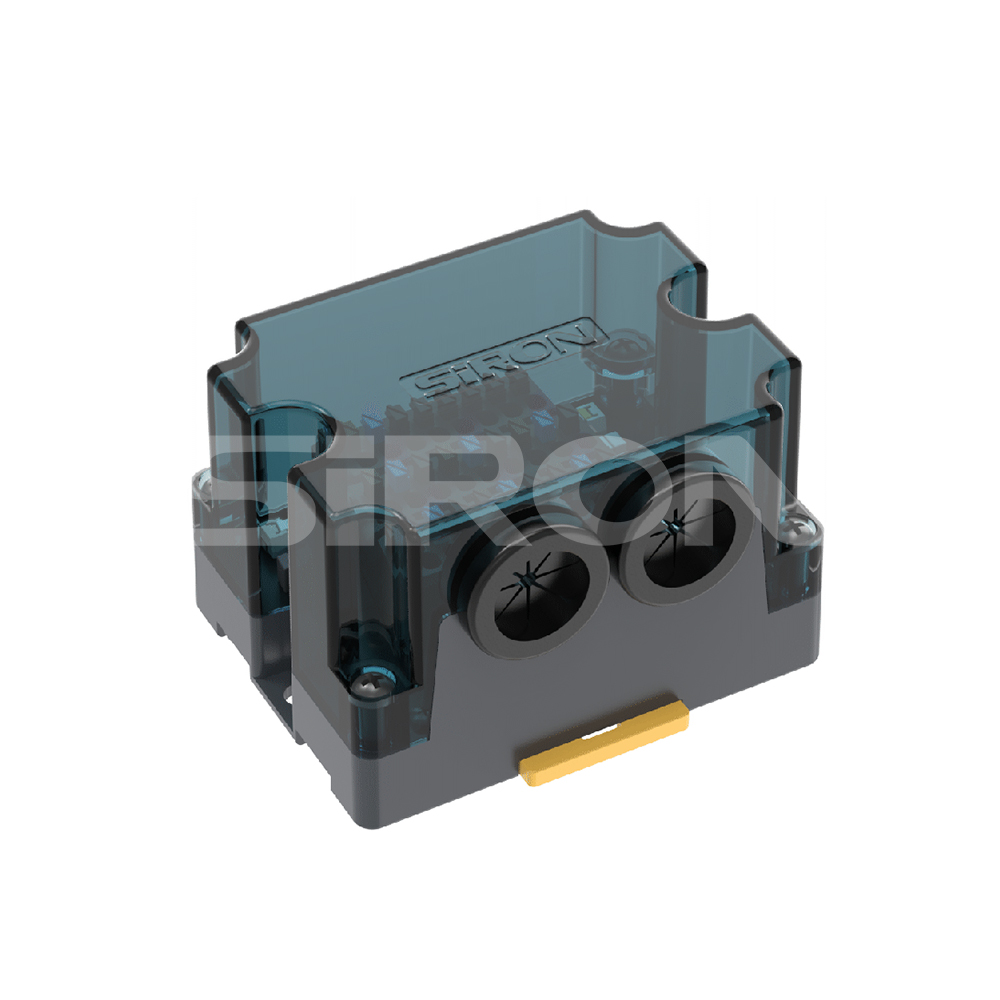

Надеждната система за управление зависи от целостта на нейното най-слабо звено. За повечето шкафове тази връзка е възелът на окабеляването. Определяне на успеха за a клемният конектор на контролния панел означава поглед отвъд основната проводимост. Трябва да оцените оперативната надеждност под принуда. Средите с висока вибрация изискват връзки, устойчиви на разхлабване. Случайните прекъсвания на връзката причиняват скъпи прекъсвания на фабриката. Трябва да минимизирате спада на напрежението през терминала. Качественият конектор поддържа постоянна контактна сила през целия си експлоатационен живот.
Инженерите трябва също така да претеглят разходите за жизнения цикъл спрямо първоначалните разходи за компоненти. Стандартните винтови клеми първоначално струват по-малко. Те обаче изискват времеемко ръчно окабеляване. Те също изискват редовни цикли на поддръжка за повторно затягане. Алтернативите с пружина или натискане струват малко повече предварително. Въпреки това, те драстично намаляват времето за инсталиране. Те също така елиминират необходимостта от рутинни повторни проверки. В продължение на десетилетие тези спестявания от поддръжка лесно компенсират първоначалната покупна цена.
Мащабируемостта остава друг решаващ фактор за успех. Контролните панели рядко остават статични. Съоръженията се разширяват и машините получават подобрения. Успешната инсталация позволява на техниците лесно да преодоляват връзките. Позволява добавяне на капацитет без пълно препроектиране на релсата. Модулните системи ви позволяват да монтирате нови блокове според нуждите. Те поддържат панела организиран и адаптивен към бъдещи изисквания.
The клемният блок за DIN релса служи като базова линия за индустрията за оформление на модулни контролни панели. Тези компоненти се фиксират стабилно върху стандартни монтажни шини. 35 mm релса TS35 е най-разпространеният формат в световен мащаб. Позволяват лесно разширяване. Техниците могат да плъзгат или щракват нови блокове до съществуващите. Тази стандартизация поддържа оформлението на шкафа чисто и логично организирано.
Някои приложения изискват честа поддръжка или бърза смяна на модула. В тези сценарии, a щепселният клемен блок е идеален. Техниците свързват главния кабел към щепселен женски конектор. След това го свързват с фиксиран мъжки хедер на релсата. Това предотвратява грешки в окабеляването по време на бърза смяна. Трябва обаче да приемете определени компромиси. Plugable решенията носят малко по-високи първоначални разходи. Те също така заемат по-голям физически отпечатък в сравнение със стандартните проходни блокове.
Пространството в шкафа е невероятно скъпо. Многостепенните блокове използват дизайни с двойни или три нива, за да увеличат максимално наличното пространство за релси. Те подреждат връзките вертикално. Този подход лесно намалява необходимата дължина на релсата наполовина. Те обаче носят риск при изпълнението. Вътрешното окабеляване става по-трудно достъпно. Отстраняването на неизправности във връзка от по-ниско ниво често изисква преместване на кабели от по-високо ниво. Трябва да ги използвате предимно за статично окабеляване на сензори с висока плътност.
Съвременните контролни панели изискват повече от обикновени проходни връзки. Специфичните за функциите блокове интегрират критични компоненти директно върху релсата.
Кондензирани блокове: Те осигуряват локализирана защита от свръхток. Те са идеални за изолиране на сензори и чувствителни устройства с ниска мощност.
Разединителни блокове: Те разполагат с лост или ножов превключвател. Те позволяват бързо изолиране на веригата за тестване, без реално премахване на проводниците.
Заземителни (PE) блокове: Те установяват директна механична и електрическа връзка с DIN шината. Те елиминират необходимостта от прекарване на отделни заземителни проводници обратно към централната шина.
Тип клемен блок |
Най-доброто приложение |
Основен компромис |
|---|---|---|
Стандартна DIN шина |
Общо разпределение на мощността и сигнала |
Консумира стандартно линейно пространство |
Включваем |
Подвъзли, нуждаещи се от бърза смяна |
По-висока цена, по-голяма дълбочина |
Много нива |
Сензорни кабелни шкафове с висока плътност |
Намален лесен достъп за тестване |
Предпазен / Изключете |
Локализирана защита и изолация на веригата |
Изисква специфични предпазители за смяна |
Правилната спецификация започва с електрическите параметри. Номиналното напрежение на блока трябва винаги да съответства или да надвишава максималното системно напрежение. Тук трябва внимателно да спазвате разликите в UL и IEC. Инженерите трябва също така да проверят адекватните разстояния на пълзене и хлабини. Пълзенето е най-късият път по изолационната повърхност. Просветът е най-късото разстояние във въздуха. И двете предотвратяват опасна електрическа дъга.
Текущият капацитет е също толкова важен. Трябва да оцените стойностите на непрекъснатия ток спрямо потенциалното генериране на топлина. Плътните контролни шкафове улавят топлината. Винаги отчитайте термичното намаляване. Ако инсталирате блокове в невентилирани, плътно опаковани шкафове, техният безопасен капацитет на ток пада. Пренебрегването на кривите на намаляване води до разтопена пластмаса и системни повреди.
Конекторите трябва физически да приемат избраните от вас проводници. Проверете внимателно диапазоните на съвместимост. Типичните промишлени блокове побират всичко от тънки 26 AWG сензорни кабели до дебели 4/0 AWG захранващи кабели. Трябва също да оцените вида на проводника. Плътният проводник се плъзга лесно в повечето клеми. Усуканата тел е по-гъвкава, но лесно се протрива. Преценете дали вашето приложение изисква гофрирани накрайници. Накрайниците свързват многожилния проводник перфектно, осигурявайки максимална контактна площ и предотвратявайки бездомните медни нишки да причинят късо съединение.
Механичният метод на затягане определя скоростта на монтажа и дълготрайната надеждност. Обикновено оценяваме три основни технологии за свързване:
Винтова скоба: Това остава универсалният стандарт. Той лесно побира множество проводници на терминал. Въпреки това, той е податлив на вибрационно разхлабване с течение на времето. Той стриктно изисква базова линия на спецификацията на въртящия момент. Прекомерното затягане премахва конеца; недостатъчното затягане причинява опасно образуване на дъга.
Spring Cage: Тази технология по своята същност е устойчива на вибрации. Пружина от неръждаема стомана поддържа постоянен натиск върху жицата. Осигурява постоянна контактна сила, независимо от оператора. На практика не се нуждае от поддръжка.
Технология Push-In: Това предлага най-бързата инсталация. Просто пъхате твърди проводници или многожилни кабели с накрайници директно в терминала. Не са необходими инструменти за поставяне. Това значително намалява режийните разходи за големи панели.
Индустриалните компоненти трябва да издържат на тежки условия. Съответствието с нормативните изисквания гарантира, че те правят това безопасно. Навигирането в глобалните рамки често обърква по-новите инженери. Двата доминиращи стандарта са UL 1059 (Клемни блокове) и IEC 60947-7-x.
Често ще забележите, че даден блок носи различни номинални стойности на напрежение и ток според UL спрямо IEC. Това се случва, защото методологиите за тестване се различават. UL стандартите обикновено предполагат по-сурови условия на полево окабеляване. Те налагат по-строги ограничения за повишаване на температурата при непрекъснато натоварване. IEC стандартите често предполагат контролирана среда на фабрично окабеляване. Ако вашата машина е насочена към северноамериканския пазар, съответствието с UL не подлежи на обсъждане. За готови за износ машини, предназначени за Европа, IEC сертифицирането е задължително. Винаги посочвайте компоненти, притежаващи двойни сертификати, за да поддържате максимална гъвкавост.
Спецификациите за безопасност на материалите защитават цялото съоръжение. Пластмасовият корпус трябва да изолира безопасно контактите. Винаги търсете материали от полиамид (PA). Полиамидът предлага отлично електрическо съпротивление и физическа гъвкавост. По-важното е да се уверите, че има рейтинг на запалимост UL94 V-0. Рейтинг V-0 гарантира, че пластмасата ще се самозагаси в рамките на 10 секунди, ако бъде изложена на открит пламък. Предотвратява локализираните електрически повреди да погълнат целия шкаф.
И накрая, оценете толерансите на околната среда. Проверете работните температурни диапазони. Контролните панели в стоманодобивните заводи са изправени пред екстремни горещини, докато външните заграждения са изправени пред условия на замръзване. Проверете металните контакти за устойчивост на корозия. Контактите от калайдисана медна сплав предлагат превъзходна защита срещу влага. Изискванията за газонепроницаема връзка също са от решаващо значение. Газонепроницаема скоба предотвратява разяждането на медния проводник от корозивни химикали във въздуха. Това поддържа ниско електрическо съпротивление в продължение на десетилетия на експлоатация.
Избор на правилния Терминалът за индустриално окабеляване включва повече от четене на лист с данни. Физическото внедряване вътре в шкафа диктува истинския успех на конструкцията. Трябва да изчислите размера на стъпката, за да определите плътността на шкафа. Стъпката се отнася до точната ширина на клемния блок. Умножете стъпката по вашия брой сигнали, за да намерите необходимата дължина на релсата. Не забравяйте да вземете предвид изискванията за крайно покритие. Отворените блокове изискват пластмасова крайна плоча за изолиране на крайната жива връзка от стоманената релсова запушалка.
Разпределението на мощността изисква здрави мостови и джъмперни системи. Проектантите трябва да оценят щепселните мостове спрямо традиционните винтови джъмпери. Завинтващите се джъмпери изискват ръчно сглобяване и затягане. Включващите се мостове щракват бързо в центъра на блока. Те разпределят мощността незабавно между съседни терминали. Те драстично намаляват сложността на окабеляването за обикновени неутрални или земни релси.
Сложните системи изискват ясна маркировка и идентификация. Панел с 500 немаркирани проводника не може да се отстрани. Стандартизираното етикетиране смекчава човешката грешка. Уверете се, че избраното от вас семейство терминали поддържа стандартни маркери. Централно монтираните и странично монтираните зак маркерни ленти поддържат етикетите добре видими, дори когато жиците закриват горната част на блока.
И накрая, вземете предвид изискванията за инструменти. Усъвършенстваните технологии за свързване изискват специфични аксесоари. Плъзгащите блокове работят най-добре с жици с накрайници. Това означава, че трябва да закупите правилните накрайници и инструменти за прецизно кримпване. Ако се придържате към винтови клеми, трябва да предоставите на техниците калибрирани динамометрични отвертки. Използването на стандартни отвертки гарантира непостоянни сили на затягане. Тези скрити изисквания към инструментите оказват влияние върху действителната цена на вашата стратегия за окабеляване.
Преминаването от масивен каталог на доставчици към окончателна сметка на материалите изисква систематичен подход. Следвайте тази логика на кратък списък, за да осигурите правилните компоненти за вашата компилация.
Стъпка 1: Дефинирайте основните електрически параметри. Документирайте абсолютното максимално системно напрежение, пиковия непрекъснат ток и AWG обхвата на вашите полеви кабели. Филтрирайте всички блокове, които не отговарят на тези базови линии.
Стъпка 2: Изберете вашата технология за свързване въз основа на условията на вибрации и променливите на разходите за труд. Изберете технология за натискане, ако изграждате панели с голям обем. Изберете пружинна клетка за тежки машини, подложени на постоянно разклащане. Придържайте се към винтова скоба за основни, евтини статични кутии.
Стъпка 3: Определете вашите пространствени ограничения. Измерете наличните дължини на DIN шина. Ако пространството е силно ограничено, изберете дизайни на две или три нива на много нива. В противен случай поддържайте блокове на едно ниво за по-лесен достъп за поддръжка.
Стъпка 4: Проверете съвместимостта на всички аксесоари. Никога не приемайте, че компонентите се смесват безупречно. Уверете се, че сте поръчали точно съвпадащи крайни плочи, скоби за DIN шина, щепселни джъмпери и пластмасови маркери, предназначени за избраната от вас серия клеми.
Действителен съвет: Никога не посочвайте групова поръчка, базирана изцяло на PDF лист с данни. Винаги изисквайте физически проби от вашия дистрибутор. Извършете физически тест за прилягане върху скрап от DIN шина. Тествайте вмъкването на проводник с действително избраните от вас габарити на проводника и инструменти в магазина. Това физическо валидиране предотвратява скъпоструващи забавяния по време на реалната производствена фаза.
Специфицирането на клемни съединители изисква изчислен баланс на механични, електрически и пространствени ограничения. Чрез ранно определяне на оперативния успех вие измествате фокуса от простите разходи за компоненти към дългосрочната надеждност на системата. Оценяването на типовете връзки, стриктното придържане към UL/IEC кривите на понижаване на мощността и планирането на физическите реалности на внедряване гарантира, че вашият шкаф работи безопасно под напрежение.
Не забравяйте, че индустриалният клемен блок не е просто евтин стоков компонент. Той служи като критичен възел в цялостната рамка за безопасност на вашата система. Лошо избраната връзка създава огромни главоболия при отстраняване на неизправности и опасности за безопасността. Отнасяйте се към процеса на избор на терминал със същата инженерна строгост, която прилагате към PLC и контактори.
Ако имате нужда от помощ за съпоставяне на конкретни продуктови линии с ограниченията на вашия шкаф, използвайте изчерпателни инструменти за подбор или се консултирайте директно с технически инженери по продажбите. Експертните насоки гарантират, че вашата крайна сметка за материали отговаря както на стандартите за безопасност, така и на бюджетните изисквания.
О: Клемният блок е силно модулен. Той се закрепва към стандартизирана DIN шина, което ви позволява да добавяте или премахвате отделни връзки според нуждите. Клемна лента (или бариерна лента) е компонент с фиксирана дължина. Предлага се с определен брой точки на свързване, формовани в един пластмасов блок, което прави разширението невъзможно без подмяна на цялата лента.
О: Механично, да. Повечето марки отговарят на стандартни 35 mm DIN шини. Смесването на марки обаче води до сериозни рискове от несъответствие на аксесоарите. Крайните плочи, джъмперите и етикетите за маркиране от един производител рядко ще се изравнят с друг. За безопасен, сплотен панел винаги се придържайте към фамилията продукти на един производител на дадена релса.
О: Накрайниците са технически задължителни за клеми за включване, когато се използва многожилен проводник. Накрайникът осигурява твърдата структура, необходима за преодоляване на силата на вкарване. За клемите с пружинна клетка силно се препоръчват накрайници, за да се предотврати бездомните нишки да причинят късо съединение, но те не са строго задължителни, тъй като пружинната скоба се отваря с отвертка.
A: UL и IEC стандартите за изпитване измерват безопасността по различен начин. UL се фокусира силно върху променливите на полевото окабеляване и налага по-строги ограничения за повишаване на температурата при непрекъснато електрическо натоварване. Стандартите на IEC обикновено са насочени към контролирано вътрешно окабеляване на оборудването. Следователно, същият физически блок често получава малко по-нисък, по-консервативен ток при UL тестване.
