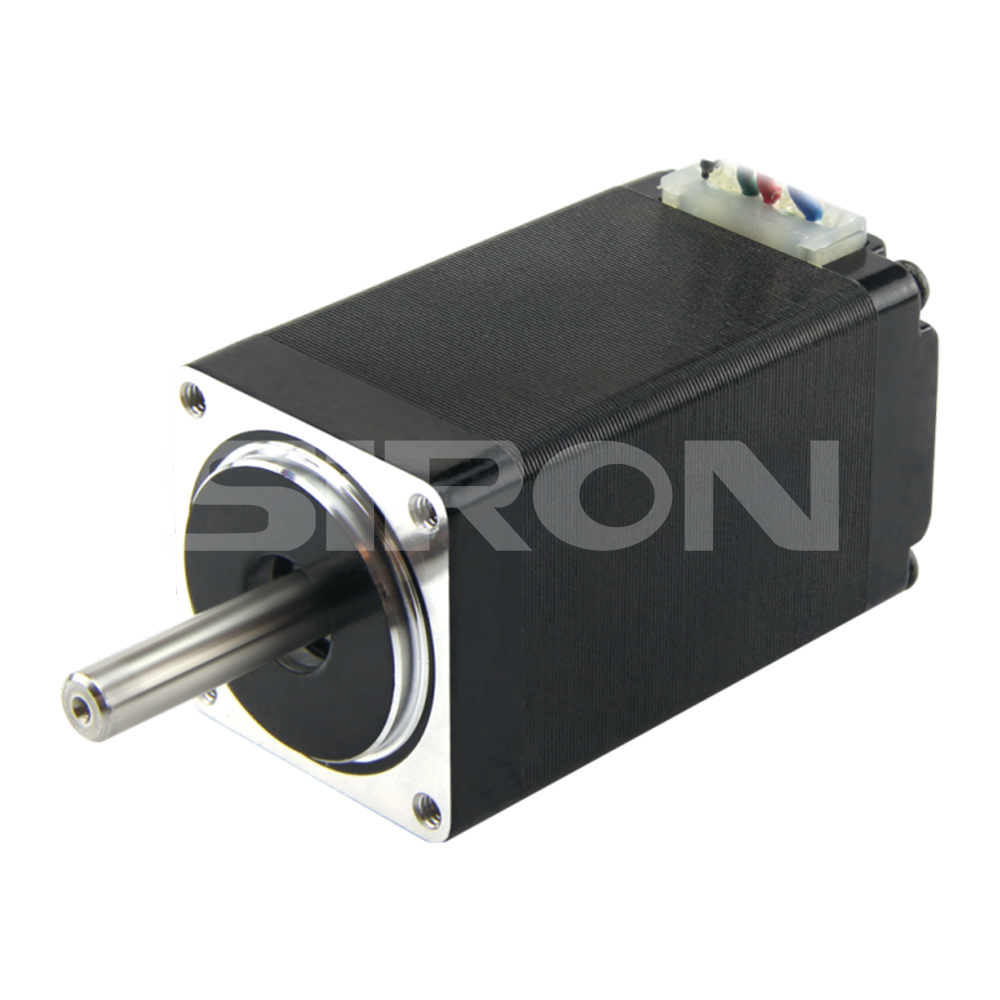

Motor paso a paso bifásico SiRON M272-28 serie 1,8° 28 mm

Acerca de la selección

Ejemplo de selección: M272-28-0060 representa el motor paso a paso bifásico serie M272, con un tamaño de bastidor de 28 mm, un par de retención de 0,06 Nm y un solo eje.

Mesa

Código	006	043	095	075	009	012
par de torsión	0,06 Nm	0J043N.m	0,095 N·m	0,075 N·m	0,09 Nm	0,12 Nm

Especificación

Modelo	Serie M272-28
Juego radial	0,02 mm a 400 g	Ángulo de paso	1,8°
Juego axial	0,08 mm a 400 g	Precisión del ángulo de paso	±5% (Todo el paso está descargado)
Fuerza radial máxima	28N (a 20 mm de distancia de la brida)	Resistencia de aislamiento	100 MΩ, 500 VCC
Fuerza axial máxima	7N	Temperatura ambiente	-20℃~+50℃
Rigidez dieléctrica	600 VCA/1 s	Clase de aislamiento	Clase B

Dimensiones

Propiedades electricas

Modelo	M272-28-0060	M272-28-0430	M272-28-0950	M272-28-0750	M272-28-0121	M272-28-0090
Unidad adaptadora	M280-430	M280-430	M280-430	M280-430	M280-430	M280-430
Corriente por fase	0.67	0.95	0.67	0.95	0.67	0.95
Par de retención	0.06	0.043	0.095	0.075	0.12	0.09
Par de posicionamiento	0.005	0.005	0.006	0.006	0.008	0.008
Cada resistencia	5.6	2.8	6.8	3.4	9.2	4.6
Cada inductancia	3.4	1	4.9	1.2	7.2	1.8
Número de cables conductores	4	6	4	6	4	6
Momento de inercia	9	9	12	12	18	18
peso	0.11	0.11	0.14	0.14	0.2	0.2
longitud del cuerpo	32	32	45	45	51	51

Diagrama de cableado

Curva de frecuencia de distancia
