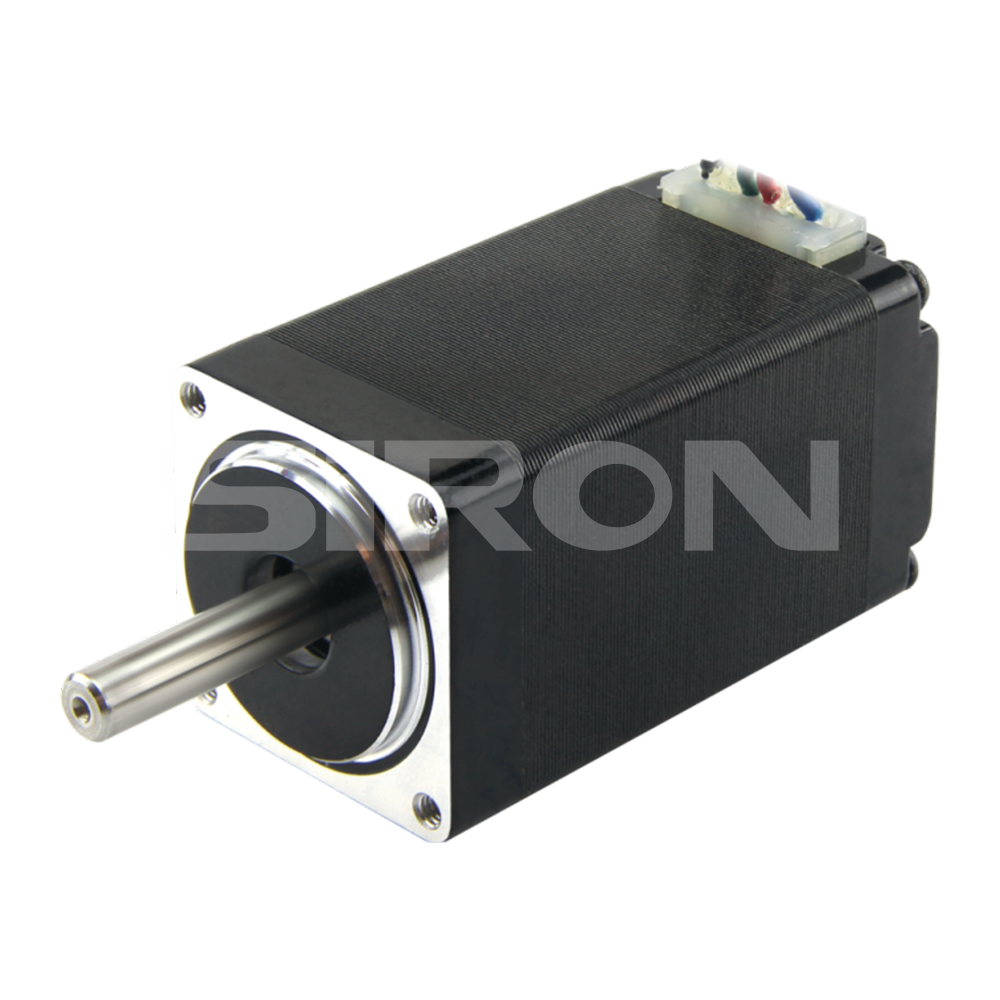

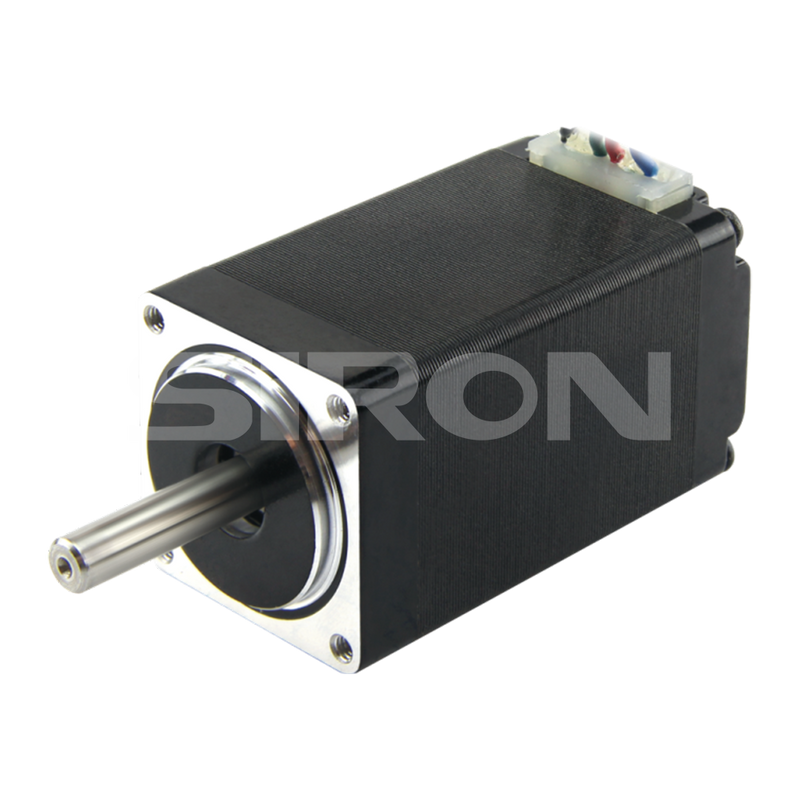

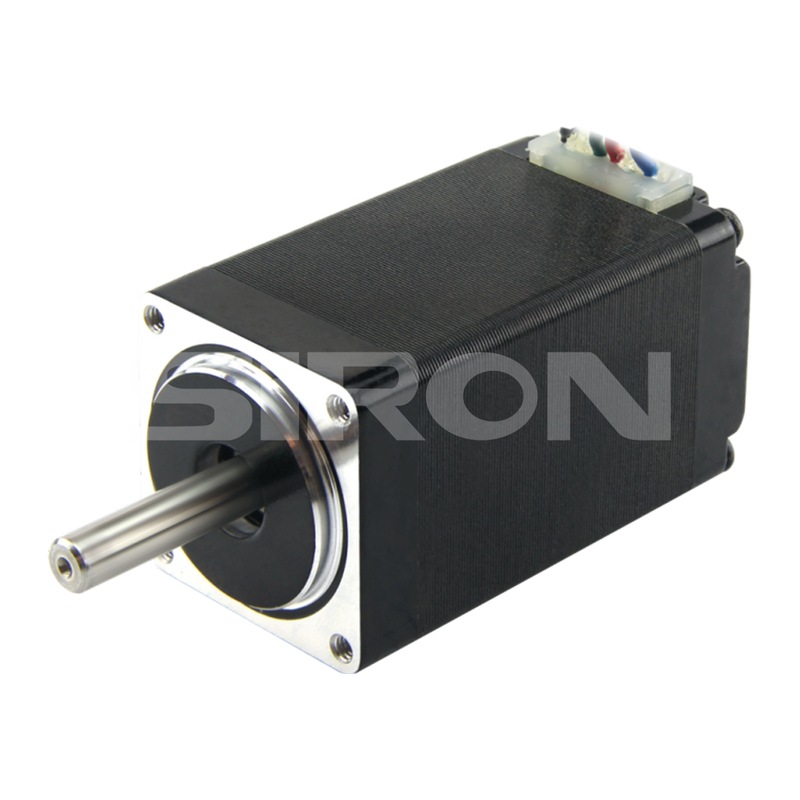

SiRON M272-28 Series 1.8° 28mm محرك متدرج ثنائي الطور

حول الاختيار

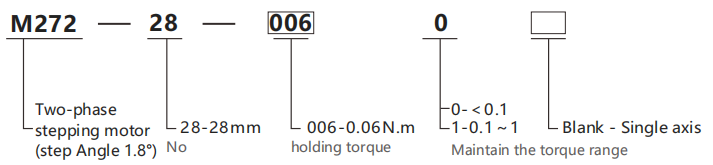

مثال على الاختيار: يمثل M272-28-0060 المحرك المتدرج ثنائي الطور من سلسلة M272، بحجم إطار يبلغ 28 مم، وعزم دوران قدره 0.06 نيوتن متر، ومحور واحد.

طاولة

شفرة	006	043	095	075	009	012
هوكدينج عزم الدوران	0.06 نيوتن متر	0J043N.m	0.095 نيوتن متر	0.075 نيوتن متر	0.09 نيوتن متر	0.12 نيوتن متر

مواصفة

نموذج	سلسلة M272-28
اللعب الشعاعي	0.02 ملم عند 400 جرام	زاوية الخطوة	1.8 درجة
اللعب المحوري	0.08 ملم عند 400 جرام	دقة زاوية الخطوة	±5% (يتم تفريغ الخطوة بأكملها)
القوة الشعاعية القصوى	28N (20 مم بعيدًا عن الحافة)	مقاومة العزل	100 ميجا أوم، 500 فولت تيار مستمر
القوة القصوى المحورية	7 ن	درجة الحرارة المحيطة	-20 درجة مئوية ~ +50 درجة مئوية
قوة عازلة	600 فولت تيار متردد/1 ثانية	فئة العزل	الفئة ب

أبعاد

الخصائص الكهربائية

نموذج	M272-28-0060	M272-28-0430	M272-28-0950	M272-28-0750	M272-28-0121	M272-28-0090
محرك المحول	M280-430	M280-430	M280-430	M280-430	M280-430	M280-430
الحالي لكل مرحلة	0.67	0.95	0.67	0.95	0.67	0.95
عقد عزم الدوران	0.06	0.043	0.095	0.075	0.12	0.09
تحديد المواقع عزم الدوران	0.005	0.005	0.006	0.006	0.008	0.008
كل مقاومة	5.6	2.8	6.8	3.4	9.2	4.6
كل محاثة	3.4	1	4.9	1.2	7.2	1.8
عدد أسلاك الرصاص	4	6	4	6	4	6
لحظة الجمود	9	9	12	12	18	18
وزن	0.11	0.11	0.14	0.14	0.2	0.2
طول الجسم	32	32	45	45	51	51

مخطط الأسلاك

منحنى تردد المسافة
