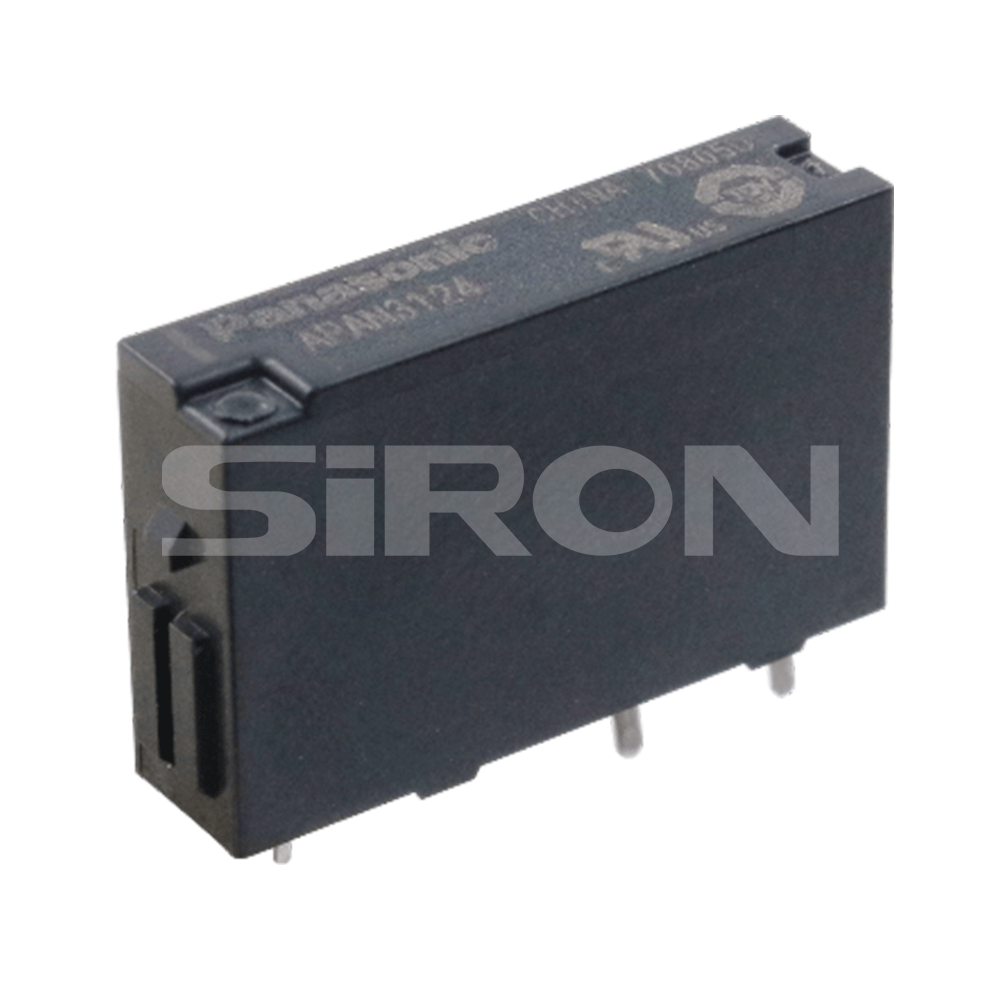

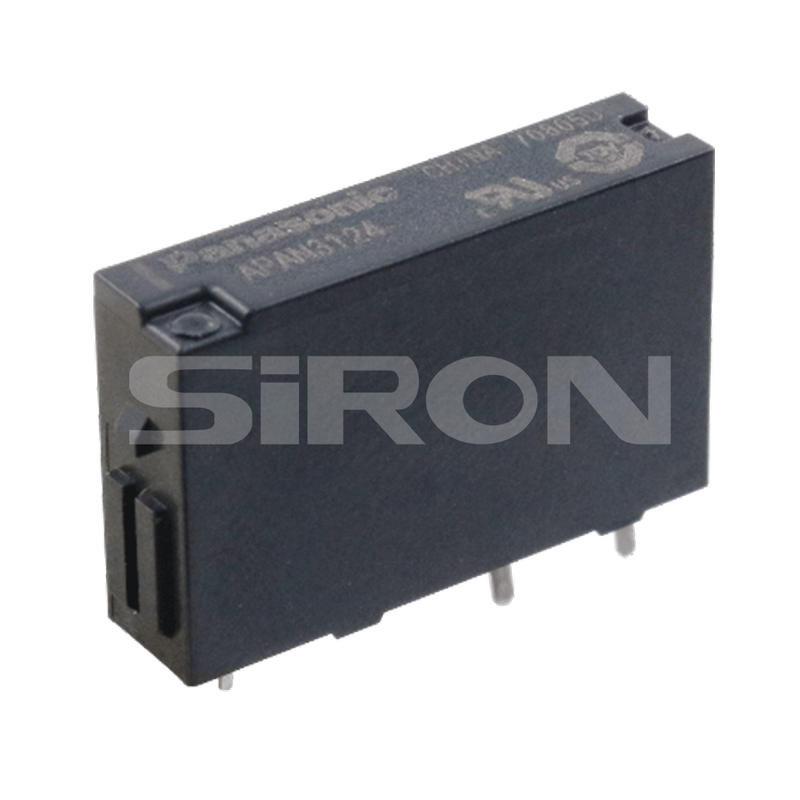

Miniatur-Signalrelais/Sockel der Serie SiRON Y920/Y900

Zur Auswahl

Modell	Y920-24	Y900-4/Y900-40
Name	Miniatur-Signalrelais	Vier-in-eins-Mikrosignal-Relaissockel

Kontaktparameter

Modell	Y920-24
Kontaktformular	Eine Gruppe ist immer geöffnet
Kontaktwiderstand	≤50mΩ(1A 6VDC),
Kontaktmaterialien	AgNi
Kontaktbelastung (Widerstand)	5A 250VAC/30VDC
Maximale Schaltspannung	250VAC/30VDC
Maximaler Schaltstrom	5A
Maximale Schaltleistung	1250VA/150W
Mindestlast	5 VDC 1 mA
Mechanische Haltbarkeit	2×10⁷ mal
Haltbarkeit von Elektrizität	1×10⁵ Mal (AgNi,3A 250VAC/30VDC, ohmsche Last, 85°, 1s an, 9s aus) 5×10⁴ mal (AgNi,5A 250VAC/30VDC, ohmsche Last, Raumtemperatur, 1s an, 9s aus)

Spulenspezifikationsblatt

Nennspannung	24
Betriebsspannung	≤16,8
Spannung freigeben	≥1,2
Maximale Spannung	28.8
Spulenwiderstand	3200×(1±15%)

Spezifikationen

Modell		Y920-24
Isolationswiderstand		1000 MΩ (500 VDC)
Mittlerer Druck	Zwischen Spule und Kontakt	3000VAC 1min
	Zwischenabgebrochenen Kontakten	1000VAC 1min
Überspannung		6 kV (1,2/50 μs)
Betätigungszeit		≤10ms
Release-Zeit		≤5ms
impad	Die Stabilität von	98m/s⊃2;
	Die Intensität von	980 m/s⊃2;
Vibration		10 Hz bis 55 Hz, 1,5 mm Doppelamplitude
Luftfeuchtigkeit		5 % bis 85 % relative Luftfeuchtigkeit
Temperaturbereich		-40℃~70℃
Leadout-Formular		PCB-montiert
Gewicht		etwa 3 g
Kapselungsmethode		Laminierter Typ

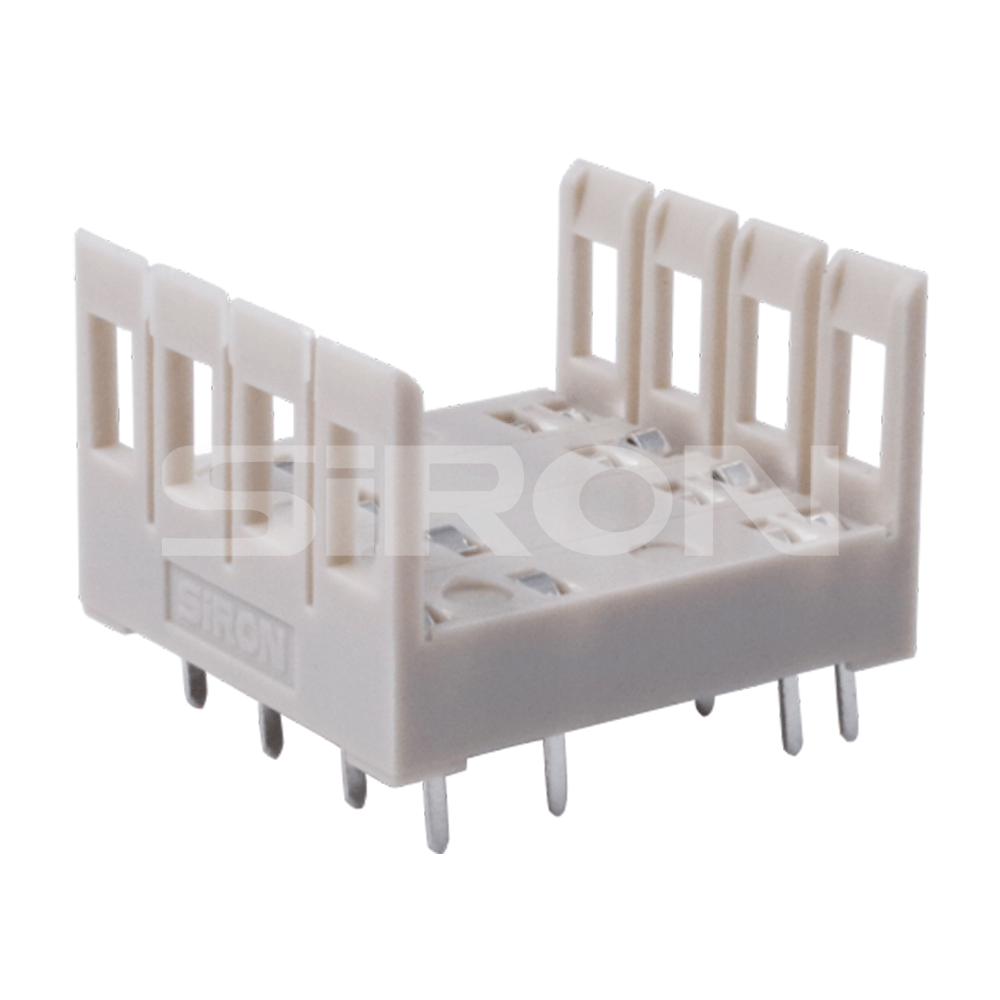

Bilden Sie einen kompletten Steckdosensatz		Y900-4

Passendes Terminal

Modell	Name	Abmessungen	Seite
Y400 Y400-C	4-Bit-Relaismodul		S.165
Y401 Y401-C	4-Bit-Relaismodul
Y410 Y410-C	8-Bit-Relaismodul		S.169
Y410-A Y410-AC	Steckbares 8-Bit-Relaismodul
Y411 Y411-C	8-Bit-Relaismodul
Y412 Y412-C	8-Bit-Relaismodul
Y413 Y413-C	8-Bit-Relaismodul
Y420 Y420-C	4-Bit-Relaismodul		S.173
Y421 Y421-C	8-Bit-Relaismodul
Y446 Y446-C	8-Bit-Relaismodul		S.185
Y447 Y447-C	8-Bit-Relaismodul
Y448 Y448-C	16-Bit-Relaismodul
Y449 Y449-C	32-Bit-Relaismodul

Abmessungen
