Y920/Y900
SiRON
8536411090
Для выбару
| мадэль | Y920-24 | Y900-4/Y900-40 |

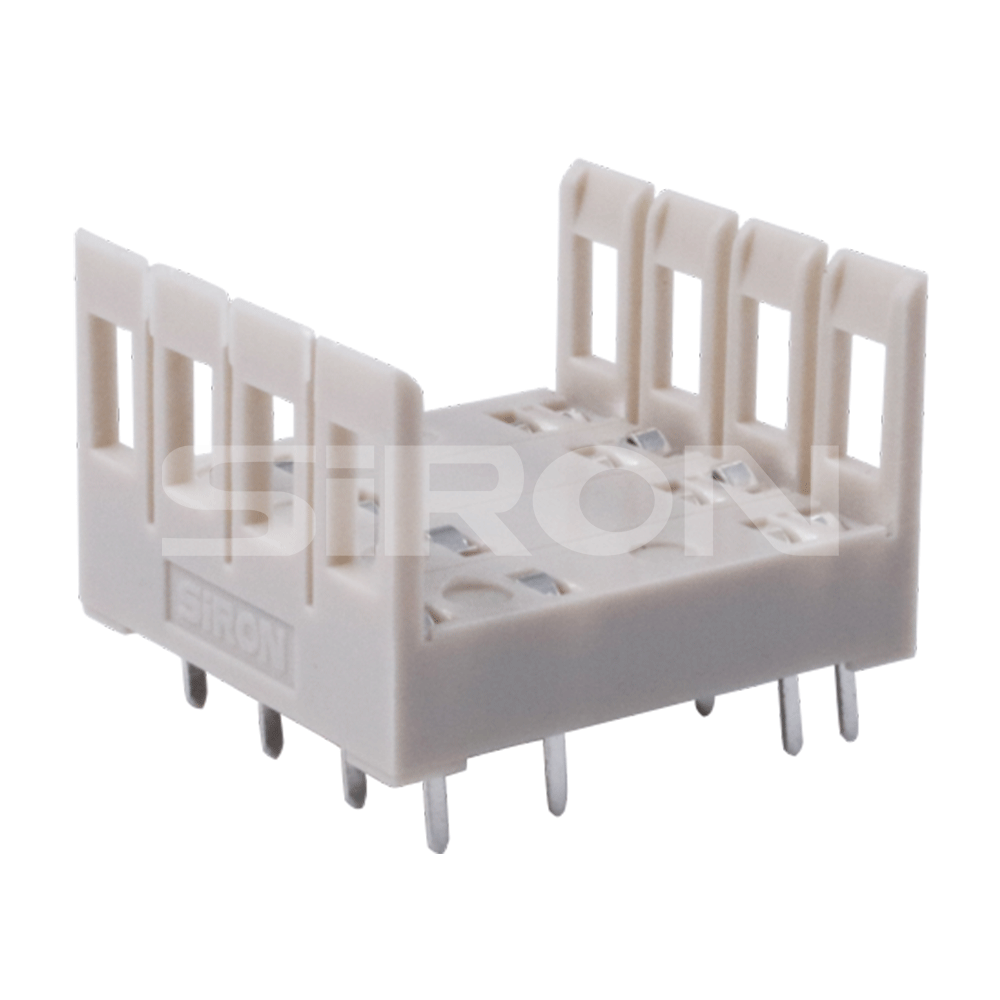

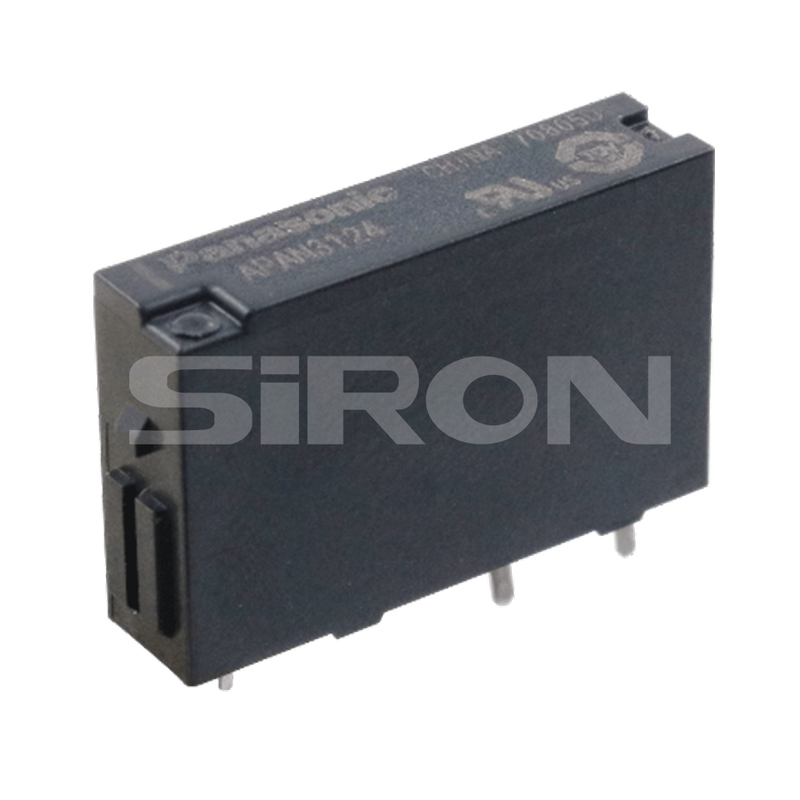

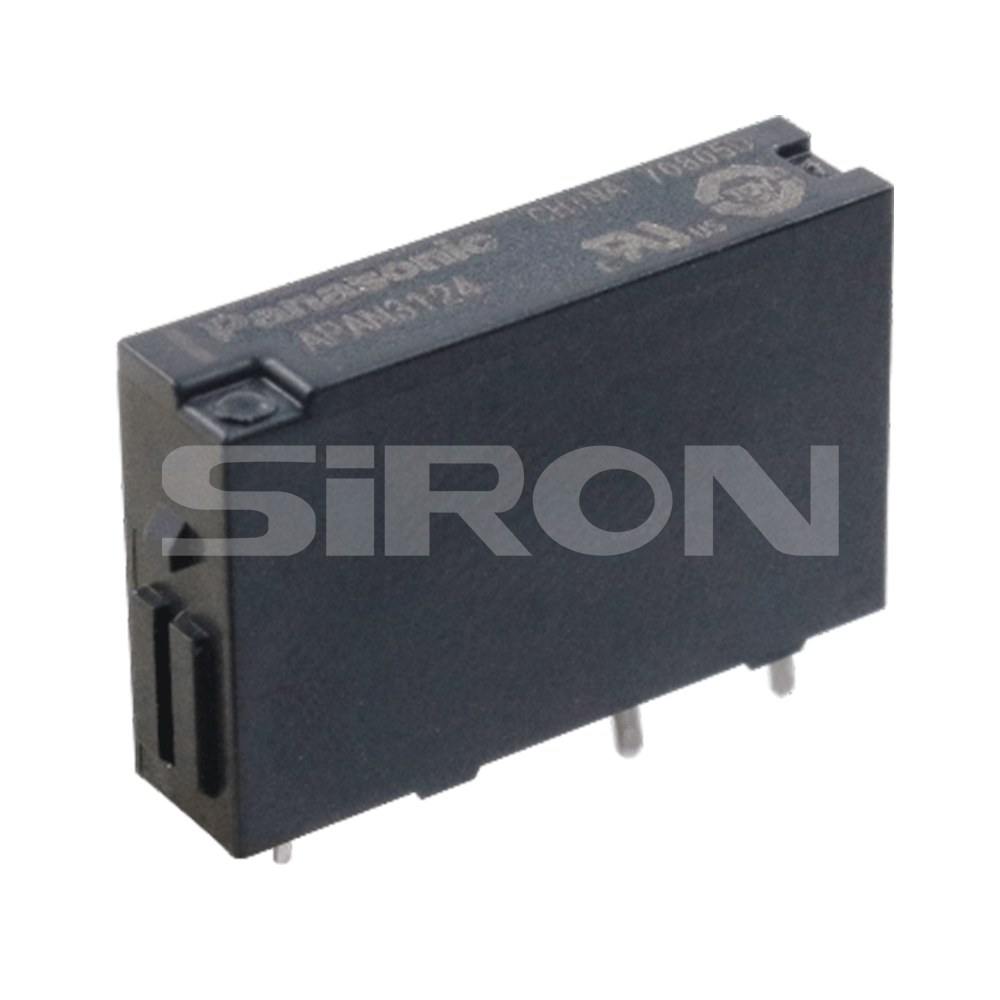

| Імя | Мініяцюрнае сігнальнае рэле | Разетка рэле мікрасігналу чатыры ў адным |
Параметры кантакту
| мадэль | Y920-24 |
| Кантактная форма | Адна група заўсёды адкрыта |
| Супраціў кантакту | ≤50 мОм (1A 6VDC), |
| Кантактныя матэрыялы | AgNi |
| Кантактная нагрузка (супраціў) | 5A 250 В пераменнага току/30 В пастаяннага току |
| Максімальнае напружанне пераключэння | 250 В пераменнага току/30 В пастаяннага току |
| Максімальны ток пераключэння | 5А |
| Максімальная магутнасць пераключэння | 1250 ВА/150 Вт |
| Мінімальная нагрузка | 5 В пастаяннага току 1 мА |
| Механічная трываласць | 2×10⁷ разоў |
| Даўгавечнасць электрычнасці | 1×10⁵ разоў (AgNi,3A 250VAC/30VDC, рэзістыўная нагрузка, 85°,1s уключана, 9s выключана) 5×10⁴ разоў (AgNi,5A 250VAC/30VDC, рэзістыўная нагрузка, пакаёвая тэмпература, 1s уключана, 9s выключана) |
Тэхнічны ліст шпулькі
| Намінальнае напружанне | 24 |
| Працоўнае напружанне | ≤16,8 |
| Вызваленне напругі | ≥1,2 |
| Максімальнае напружанне | 28.8 |
| Супраціў шпулькі | 3200×(1±15%) |
Тэхнічныя характарыстыкі
| мадэль | Y920-24 | |
| Супраціў ізаляцыі | 1000 МОм (500 В пастаяннага току) | |
Сярэдні ціск |
Паміж шпулькай і кантактам |
3000 В пераменнага току 1 хв |
Паміж разарванымі кантактамі |
1000 В пераменнага току 1 хв | |
| Перанапружанне | 6 кВ (1,2/50 мкс) | |
| Час спрацоўвання | ≤10 мс | |
| Час вызвалення | ≤5 мс | |
| імпад | Стабільнасць | 98 м/с⊃2; |
| Інтэнсіўнасць | 980 м/с⊃2; | |
| Вібрацыя | Ад 10 Гц да 55 Гц, падвойная амплітуда 1,5 мм | |
| Вільготнасць паветра | 5%～85%RH | |
| Дыяпазон тэмператур | -40℃~70℃ | |
| Вывадная форма | Усталяваны на друкаваную плату | |
| Вага | каля 3 г | |
| Спосаб інкапсуляцыі | Ламінаваных тып | |
| Сфармуйце поўны камплект разеткі | Y900-4 | |

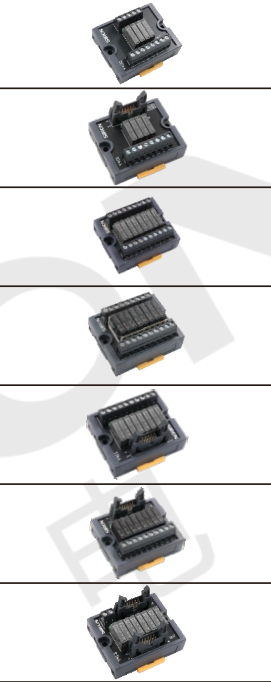

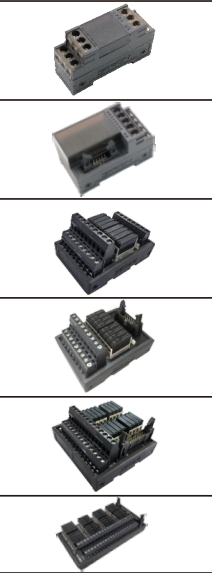

Прыдатны тэрмінал
| мадэль | Імя | Памеры | старонка |
| Y400 Y400-C |
4-бітны рэлейны модуль |   |
С.165 |
| Y401 Y401-C |
4-бітны рэлейны модуль | ||
| Y410 Y410-C |
8-разрадны рэлейны модуль | С.169 | |
| Y410-A Y410-AC |
8-разрадны падключаны рэлейны модуль | ||
| Y411 Y411-C |
8-разрадны рэлейны модуль | ||
| Y412 Y412-C |
8-разрадны рэлейны модуль | ||
| Y413 Y413-C |
8-разрадны рэлейны модуль | ||
| Y420 Y420-C |
4-бітны рэлейны модуль |  |
С.173 |
| Y421 Y421-C |
8-разрадны рэлейны модуль | ||
| Y446 Y446-C |
8-разрадны рэлейны модуль | С.185 | |
| Y447 Y447-C |
8-разрадны рэлейны модуль | ||
| Y448 Y448-C |
16-бітны рэлейны модуль | ||
| Y449 Y449-C |
32-бітны рэлейны модуль |

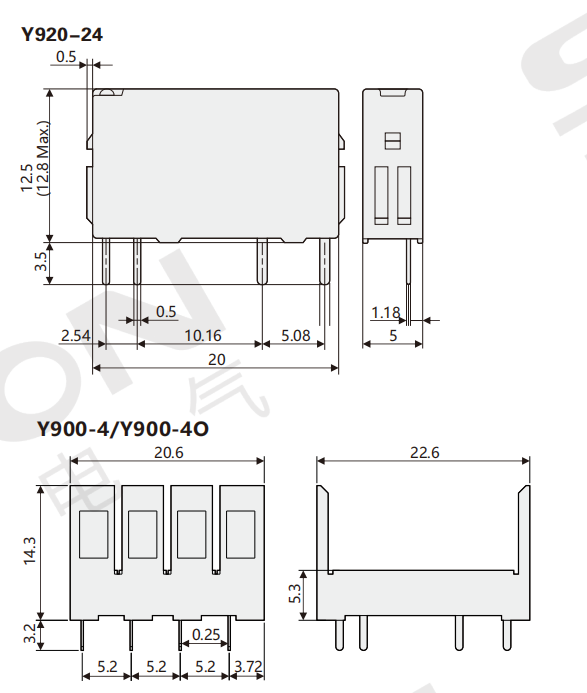

Памеры
