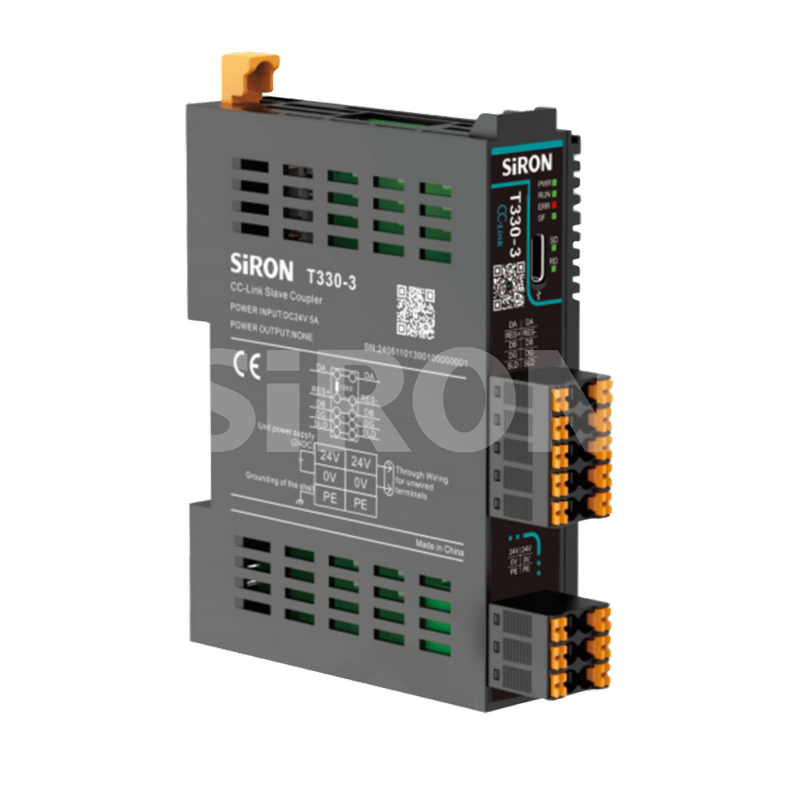

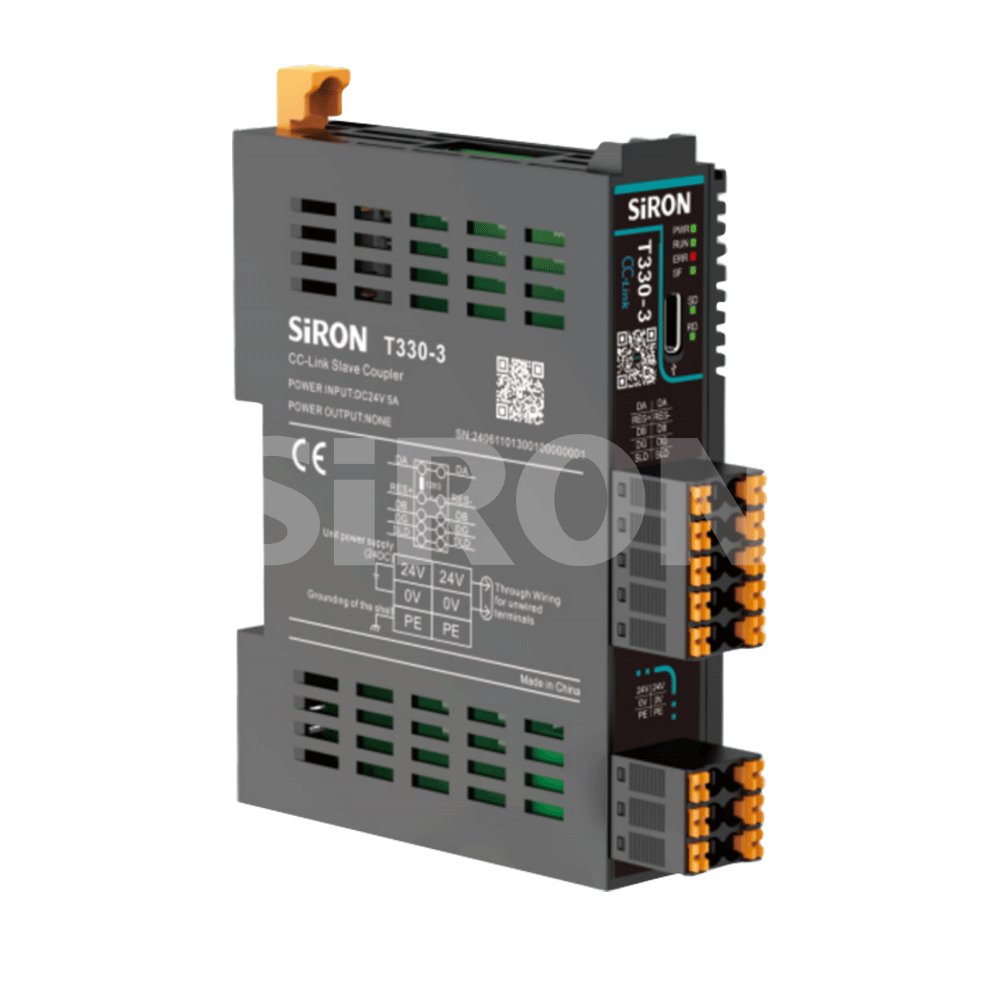

SiRON T330-3 IP20 CC-Link-Koppler

Über die Auswahl

Auswahlbeispiel: T330-3 repräsentiert die Blade-Type-I/O-Modulserie und das Kopplerprotokoll ist CC-Link

Spezifikation

Leistungsparameter
Nennspannung der Klemmeneingangsstromversorgung	24 V DC + 20 %/-15 % (20,4 V DC ~ 28,8 V DC)
Nennstrom der Klemmeneingangsstromversorgung	5A (typischer Wert bei 24 V DC)
Nennspannung des Usys-Backplane-Ausgangsnetzteils	5 V DC + 20 %/-15 % (4,75 V DC ~ 5,25 V DC)
Nennstrom des Usys-Backplane-Ausgangsnetzteils	2A (typischer Wert bei 5 V DC)
Uin Nennspannung des Backplane-Ausgangsnetzteils	24 VDC + 20 %/-15 % (20,4 V DC ~ 28,8 V DC)
Uin Nennstrom des Backplane-Ausgangsnetzteils	4A (typischer Wert bei 24 V DC)
Funktionsparameter
Kommunikationsprotokoll	CC-Link
Stationskategorie	Remote-Gerätestation
Datenübertragungsmedium	Spezielles CC-Link-Kabel (dreiadriges, abgeschirmtes Litzenkabel)
Knotenadresse (Stationsnummer)	1 bis 64, Dip-Schalter-Einstellungen
Bustarif	Einstellbare 5-Geschwindigkeitsrate 10 Mbit/s/5 Mbit/s/2,5 Mbit/s/625 Kbit/s/156 Kbit/s
Übertragungsentfernung	10 Mbit/s	5 Mbit/s	2,5 Mbit/s	625 kbit/s	156 kbit/s
	≤100m	≤160m	≤400m	≤900m	≤1200m
Busschnittstelle	2×5P Federsteckklemme
Eingabe-PDO-Datenvolumen	RXmax128 Bits, RWr max32 Bytes
PDO-Datenvolumen ausgeben	RYmax 128 Bits, RWwmax32 Bytes
Verbindungstechnik: Kommunikations-/Feeback-Bus	Spezielles CC-Link-Kabel (dreiadriges, abgeschirmtes Litzenkabel)

Verbindungstechnik	PUSH-IN-Klemmenblock
Verbindungstyp	Anlage/Bauseitige Stromversorgung/Einspeisung
Schweißbereich des Drahtes	26~16AWG/0,2~1,5mm²
Abisolierlänge des Drahtes	10mm
Installationsmethode	DIN-35
Schalenmaterial	PC-Kunststoff
Umgebungsbedingungen
Zulässige Umgebungstemperatur (während des Betriebs)	-40~75℃
Zulässige Umgebungstemperatur (zur Lagerung)	-40~85℃
Schutzart	IP20
Verschmutzungsgrad	2
Betriebshöhe	0~2000m
Relative Luftfeuchtigkeit (ohne Kondensation)	5~95 % relative Luftfeuchtigkeit

Abmessungen

Schaltplan

Systemblockdiagramm
