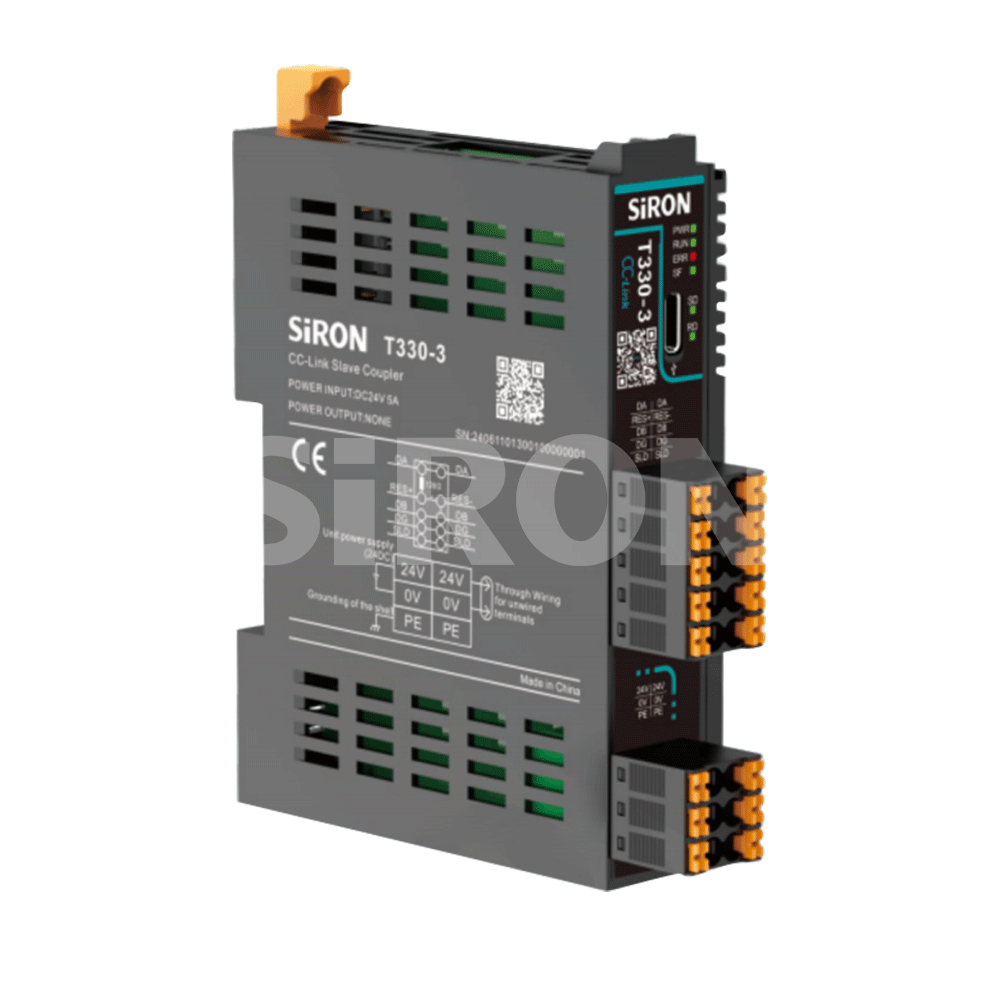

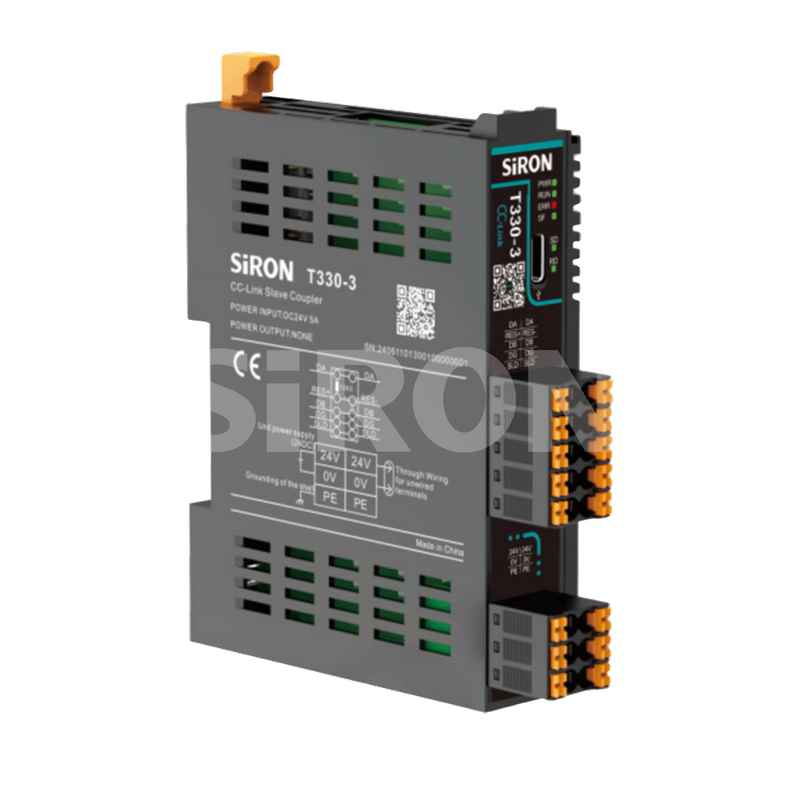

Т330-3
СіРОН
8517799000
Пра адбор

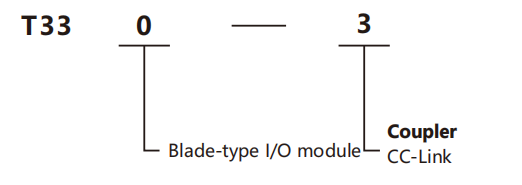

Прыклад выбару: T330-3 прадстаўляе серыю модуляў уводу/вываду блейд-тыпу, а пратакол злучэння - CC-Link
Спецыфікацыя
| Параметры магутнасці | |||||
| Намінальнае напружанне уваходнага крыніцы харчавання | 24 В пастаяннага току + 20%/-15% (20,4 В пастаяннага току ~ 28,8 В пастаяннага току) | ||||
| Намінальны ток уваходнага крыніцы харчавання | 5A (тыповае значэнне пры 24 В пастаяннага току) | ||||
| Намінальнае напружанне крыніцы харчавання аб'яднальнай платы Usys | 5 В пастаяннага току + 20%/-15% (4,75 В пастаяннага току ~ 5,25 В пастаяннага току) | ||||
| Намінальны ток выхаднога блока харчавання задняй платы Usys | 2A (тыповае значэнне пры 5 В пастаяннага току) | ||||
| Намінальнае напружанне крыніцы харчавання аб'яднальнай платы Uin | 24 В пастаяннага току + 20%/-15% (20,4 В пастаяннага току ~ 28,8 В пастаяннага току) | ||||
| Намінальны ток выхаднога блока харчавання аб'яднальнай платы Uin | 4A (тыповае значэнне пры 24 В пастаяннага току) | ||||
| Параметры функцыі | |||||
| Пратакол сувязі | CC-Link | ||||
| Катэгорыя станцыі | Выдаленая станцыя прылады | ||||
| Носьбіт перадачы даных | Выдзелены кабель CC-Link (трохжыльны экранаваны шматжыльны провад) | ||||
Адрас вузла (нумар станцыі) |
Ад 1 да 64, налады двухбаковага пераключальніка | ||||
| Стаўка аўтобуса | Рэгуляваная 5-ступеністая хуткасць 10 Мбіт/с/5 Мбіт/с/2,5 Мбіт/с/625 кбіт/с/156 кбіт/с | ||||
Далёкасць перадачы |
10 Мбіт/с | 5 Мбіт/с | 2,5 Мбіт/с | 625 кбіт/с | 156 кбіт/с |
| ≤100м | ≤160м | ≤400м | ≤900м | ≤1200м | |
| Інтэрфейс шыны | 2×5P Пружынная ўціскная клема | ||||
| Уваходны аб'ём дадзеных PDO | RXmax128 біт, RWr max32 байт | ||||
| Выхадны аб'ём дадзеных PDO | RYmax 128 біт, RWwmax 32 байт | ||||
| Тэхналогія падлучэння: Сувязь/Feeback Bus | Выдзелены кабель CC-Link (трохжыльны экранаваны шматжыльны провад) | ||||
| Тэхналогія злучэння | Клеммная калодка PUSH-IN |
| Тып злучэння | Сістэма/Уласнае электразабеспячэнне/уваход |
| Зона зваркі дроту | 26~16AWG/0,2~1,5мм⊃2; |
| Даўжыня зачысткі дроту | 10 мм |
| Спосаб ўстаноўкі | DIN-35 |
| Матэрыял абалонкі | ПК пластык |
| Экалагічныя ўмовы | |
| Дапушчальная тэмпература навакольнага асяроддзя (падчас працы) | -40~75℃ |
| Дапушчальная тэмпература навакольнага асяроддзя (для захоўвання) | -40~85℃ |
| Тып аховы | IP20 |
| Ступень забруджвання | 2 |
| Працоўная вышыня | 0~2000 м |
| Адносная вільготнасць (без кандэнсату) | 5~95% адноснай вільготнасці |
Памеры

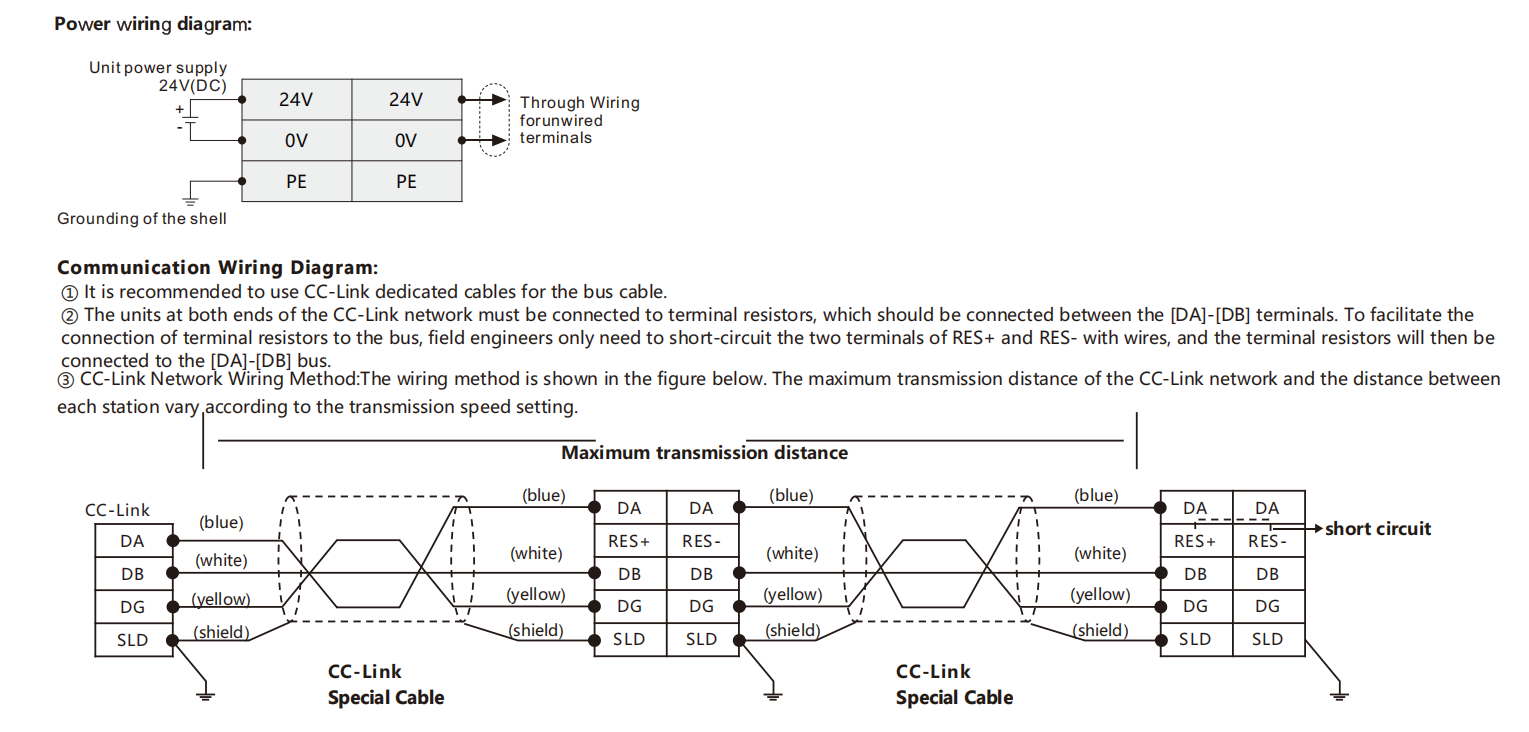

Электрасхема

Блок-схема сістэмы
