SiRON T330-D digitalt udvidelsesmodul IP20 Plug-in Remote I/O modul

Om valg

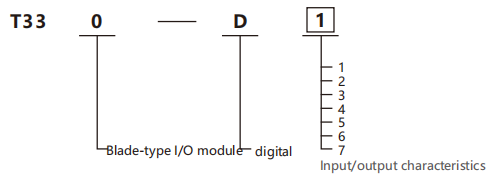

Valgeksempel: T330-D1 repræsenterer blade-type I/O-modulserien.

Den har 16-kanals digital indgang og 0-kanals digital udgang.

Input /Output Karakteristika

Kode	Input	Produktion
1	16 kanaler DI	0 kanaler DO
2	32 kanaler DI	0 kanaler DO
3	0 kanaler DI	16-kanals digital(transistor)udgang(NPN)
4	0 kanaler DI	16-kanals digital(transistor)udgang(PNP)
5	0 kanaler DI	32-kanals digital(transistor)output(PNP)
6	0 kanaler DI	32-kanals digital(transistor)udgang
7	0 kanaler DI	8-kanals ssr-udgang

Specifikationer

Effektparametre
Usys-Ratedvdtageaf busindgangsstrømforsyningen	5V DC+20%1-15%(4,25V DC~6V DC)
Usys-nominel strøm på busindgangsstrømforsyningen	Input:<50mA(typisk værdi ved 5V DC),Output:<60mA(typisk værdi ved
Uout-Ratedvotage af strømindgangen	24VDC+20%115%(20,4V DC~28,8VDC)
Uout-Nominel strøm af powerinput	4A (typisk ved 24V DC), Solid-state relæ: 1A (typisk ved 24V DC)
Uout-og-omvendt inserfion-prohecion for strømtilførsel	støtte
Modul-Anb-power faluredifuslon prolecfon	støtte
Miljømæssige forhold
Tilladt omgivelsestemperatur (under drift)	-40~75℃
Tilladt omgivelsestemperatur (til opbevaring)	-40~85℃
Beskyttelsestype	IP20
Paolufion klasse	2
Driftshøjde	0~2000m
Relativ luftfugtighed (uden ondens afion)	5~95% RH
Forbindelsesparametre
Connection teknologi	PUSH-IN Type klemrække
Tilslutningstype	System/On-site strømforsyning/indgang
Leder cimping område	26~16AWG/0,2~1,5mm²
Spidslængde	10 mm
Installationsmetode	DIN-35
Skalmateriale	PC plast

Input og output parametre

Skift indgangsmodul		T330-D1	T330-D2
Antal kanaler		16	32
Datastørrelse		2 byte	4 byte
Fejldiagnose		Kommunikationsdiagnostik
Signaltype		NPN/PNP
Signaltype	'ON' signalspænding	Trykforskel >11VDC (trykforskel fra den fælles terminalindgang)
	'OFF'signalspænding	Trykforskellen er mindre end 5VDC (trykforskellen fra den fælles terminalindgang)
Tilslutningstype		linjer skyde system
Indgangsimpedans		>7,5 kΩ
Hardware responstid		100us/100us
Isolationsstatus		ja
Status for indikatorlys		Når input er gyldigt, vil input-indikatorlyset være tændt (styret af software)
Filtreringstidskonfiguration		Understøtter uafhængig konfiguration for hver enkelt kanal.
Synkroniseringstilstand		Understøtter synkronisering inden for samme koblergruppe.
IO kortlægning		Understøtter bit-wise, byte-wise og word-wise mapping modes.

Skiftende udgangsmodul		T330-D3	T330-D4	T330-D5	T330-D6
Signaltype		NPN	PNP	PNP	NPN
Protaktionsfunktion		Overtemperaturnedlukning:   Min.150℃/Typ.175℃   Overstrømsbeskyttelse:3A;Kortslutningsbeskyttelse  understøttet.	Overtemperaturnedlukning: Min.150℃/Typ.175℃ Overstrømsbeskyttelse:1A;Kortslutningsbeskyttelse understøttet.	Overtemperaturafbrydelse: Min.150°℃/Typ.175℃ Overstrømsbeskyttelse:1A;Kortslutningsbeskyttelse understøttet.	Overtemperaturnedlukning: Min.150℃/Typ175℃ Overstrømsbeskyttelse:3A;Kortslutningsbeskyttelse understøttet.
Signaltype	'ON'signalspænding	OV DC	24V DC	24V DC	OV DC
	'OFF'-signalspænding	Høj konfiguration, lækstrøm <0,1mA
Nominel indgangsspænding	24V	24V strømindgang
	oV	0Vinput
Reduktion af output		Ved drift ved 55 ℃, reduktion med 50 % (mens udgangsstrømmen på ON ikke overstiger 2A) eller reduktion med 10 ℃, når alle udgangspunkter er ON		Ved drift ved 55 ℃, derating med 50 % (mens udgangsstrømmen på ON ikke overstiger 4A) eller derating med 10 ℃, når alle udgangspunkter er ON
Antal kanaler		16		32
Datastørrelse		2 byte		4 byte
Udgangsbelastning (modstandsbelastning)		0,5A pr. punkt, 4A pr. modul		0,5A pr. punkt, 8A pr. modul
Udgangsbelastning (induktansbelastning)		7,2 W pr. punkt, 24 W pr. modul		7,2W pr. punkt, 48W pr. modul
Udgangsbelastning (belastning af pære)		5W pr. punkt, 18W pr. modul		5W pr. punkt, 36 W pr. modul
Tilslutningstype		linjer skyde system
Skiftefrekvens		Resistiv belastning: 100 Hz, induktiv belastning: 0,5 Hz, elektrisk lampebelastning: 10 Hz
Hardware responstid		100us/100us
Isolationsstatus		ja
Status for indikatorlys		Når outputtet er gyldigt, vil outputindikatorlyset være tændt (styret af software)
Emror diagnose		Kommunikationsdiagnose, strømforsyningsdiagnose, kanaloverstrømsdiagnose
Kommunikationsfejl udgangsstatustilstand		Oprethold den aktuelle værdi og output i henhold til udskiftningsværdien (konfigurerbar)
Overstrømsfejl udgangsstatustilstand		Automatisk genforsøg og outputstop (konfigurerbar)
Synkroniseringstilstand		Understøtter synkronisering inden for samme koblergruppe.
I0 kortlægning		Understøtter bit, byte og ord mapping modes.

Omskiftermængde udgangsrelæmodul		T330-D7
Kanalmængde		8	Kontaktmodstand	≤100mΩ
Signaltype		Relæ normalt åben udgang	Mekanisk spændvidde	20 millioner gange
Udgangsspændingsniveau		250VAC/30VDC	Elektrisk levetid	10 万次
Nominel indgangsspænding	24V	24V strømindgang	Isolationsstatus	ja
	0V	OV indgang	Beskyttelsesfunktion	ingen
Signaltype	'ON' signalspænding	≤10 ms	Status for indikatorlys	Når outputtet er gyldigt, vil outputindikatorlyset være tændt (styret af software)
	'OFF'signalspænding	≤5ms	Datastørrelse	2 byte
Reduktion af output		Ved drift ved 55 ℃, reducer med 50 % (mens udgangsstrømmen ON ikke overstiger 1A), eller reducer med 10 ℃, når alle udgangspunkter er ON	Fejldiagnose	Kommunikationsdiagnose, strømforsyningsdiagnose
			Kommunikationsfejl udgangsstatustilstand	Behold den aktuelle værdi og output i henhold til erstatningsværdien
Udgangsbelastning (modstandsbelastning)		2A pr. punkt, 8A pr. modul	Synkroniseringstilstand	Understøtter synkronisering inden for samme koblergruppe.
Udgangsbelastning (induktorbelastning)		2A pr. punkt, 8A pr. modul	I0 kortlægning	Understøtter bit, byte og ord mapping modes.
Udgangsbelastning (belastning af pære)		30W pr. punkt, 120W pr. modul
Minimum DC belastning		5 V DC

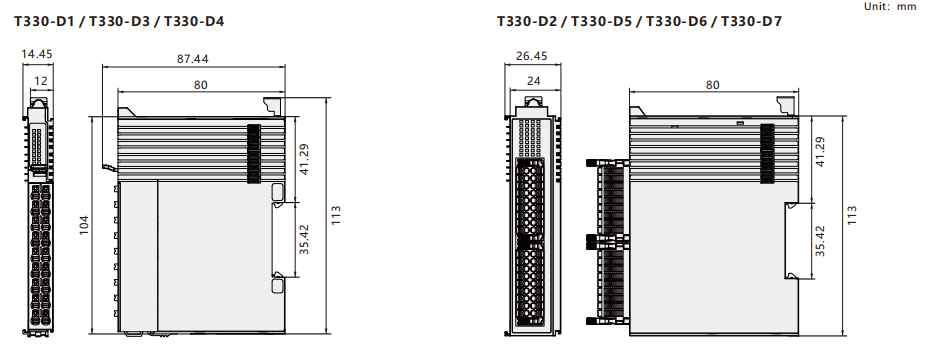

Dimension

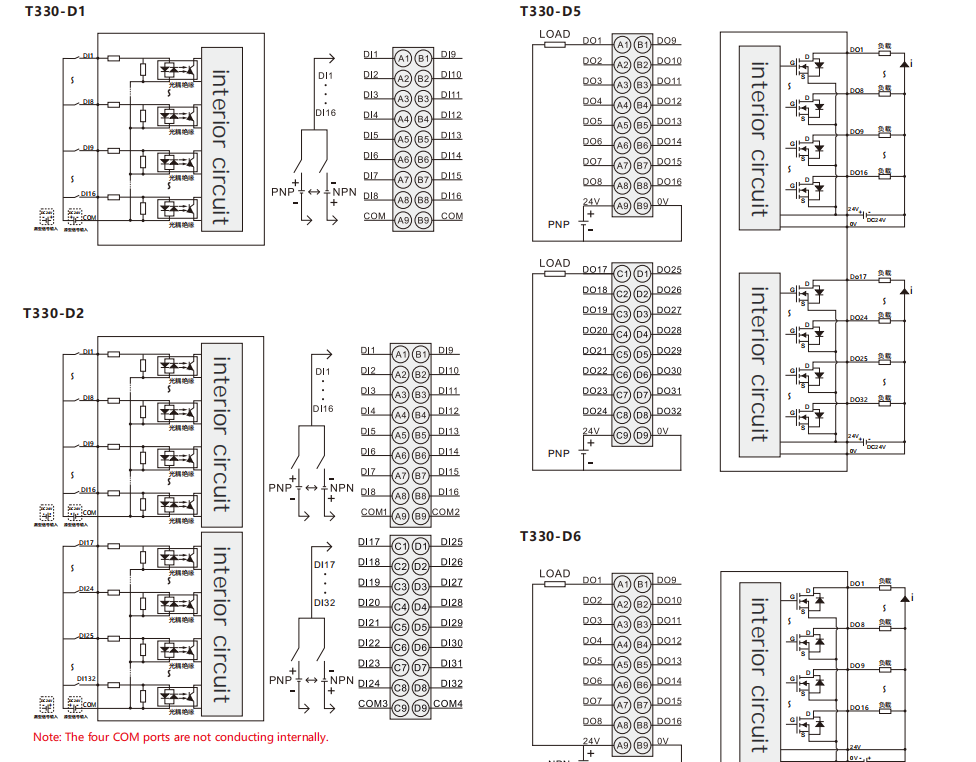

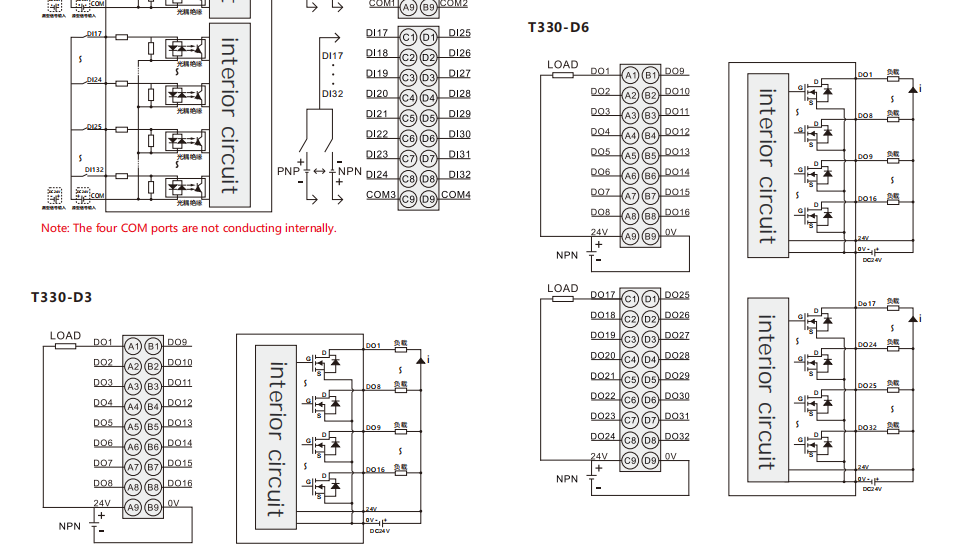

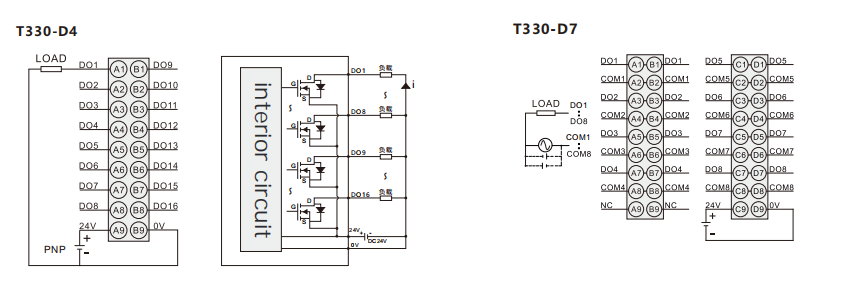

Ledningsdiagram
