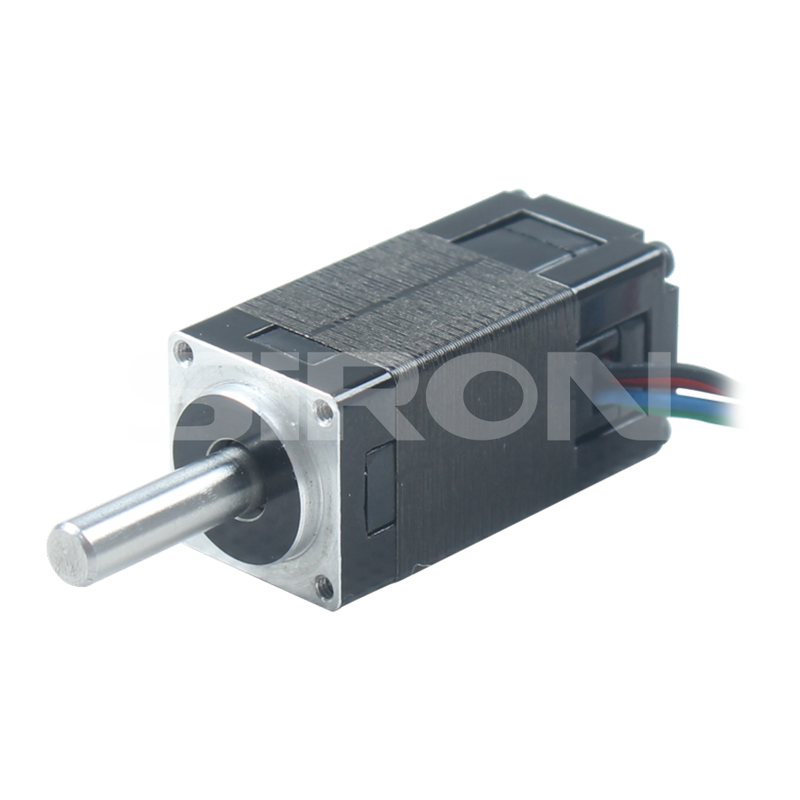

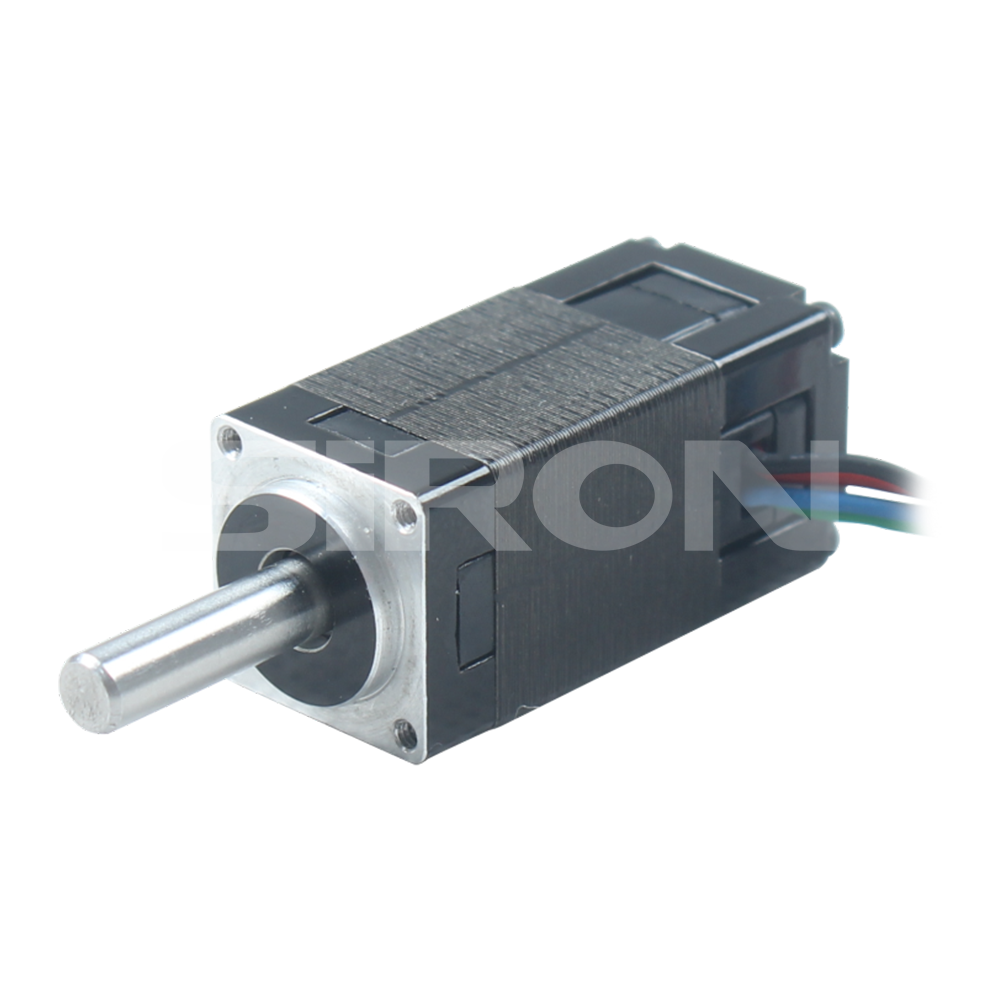

M272-14
SiRON
8501109990

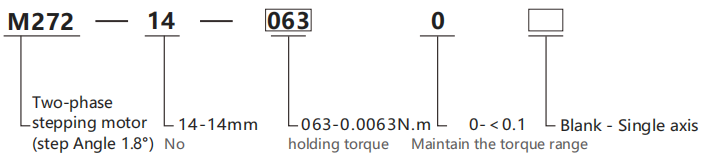

O výběru

Příklad výběru: M272-14-0630 představuje dvoufázový krokový motor řady M272 s velikostí rámu 14 mm, přídržným momentem 0,0063 Nm a jednou osou.
Specifikace
| Model | M272-14-0630 | ||
| Radiální hra | 0,02 mm @ 450 g | Krokový úhel | 1,8° |
| Axial Play | 0,08 mm @ 450 g | Přesnost úhlu kroku | ±5 % (Celý krok je uvolněn) |
| Max.radiální síla | 3,9 N (20 mm od příruby) | Izolační odpor |
100MΩ, 500VDC |
| Max.axiální síla | 1,0N | Okolní teplota | -20℃~+50℃ |
| Dielektrická pevnost | 300VAC/1s | Třída izolace | třída B |
Elektrické vlastnosti
| Model | M272-14-0630 |
| Adaptérový pohon | M280-430 |
| Aktuální perfáze | 0.3 |
| Hoking točivý moment | 0.0063 |
| Polohovací moment | 0.0007 |
| Každý odpor | 21 |
| Každá indukčnost | 4.2 |
| Počet přívodních vodičů | 4 |
| Moment setrvačnosti | 5.8 |
| hmotnost | 0.03 |
| Délka těla | 30 |

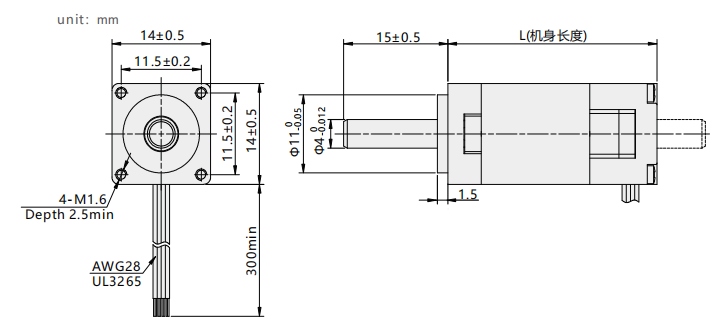

Rozměry

Schéma zapojení

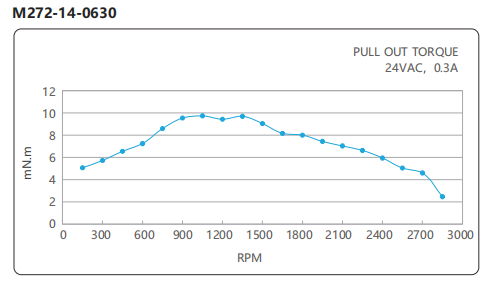

Křivka frekvence vzdálenosti
