SiRON M206 AC 220V 40 60 80 Přírubový servomotor

Funkce

* Lze vybrat 17bitový magnetický kodér pro absolutní hodnotu jedné cívky/17bitový magnetický kodér pro absolutní hodnotu s více cívkami;
* Přijetí nové technologie, kompaktní konstrukce, krátké tělo a malá velikost;
* Aplikováno na automatizační zařízení a nástroje v oblasti provozu a řízení, například: 3D tisková zařízení, stroj na vstřikování lithiových baterií, etiketovací stroj, robot, CNC obráběcí stroje atd.

Množství:
Dostupnost:





Zeptejte se Přidat do košíku Export PDF

Model:
M206
Značka:
SiRON
Kód:
8503009090

Servomotor AC 220V 40 Přírubový servomotor 60 Přírubový servomotor 80 Přírubový servomotor

Popis produktu

O výběru

企业微信截图_ 17550818314 543

Příklad výběru: M206-40S-A101K30-R1-B představuje servomotor řady M206, s velikostí příruby 40 mm, setrvačností pro nízkou setrvačnost, jmenovité napětí AC220V, výkon 100W, jmenovité otáčky 3000 ot/min, typ magnetické brzdy s inkrementálním kódováním

Poznámka: 1. 220V: Volitelný rozsah výkonu je 100W až 1000W.

2. Servomotory řady M206 lze kombinovat se servomotory řady M216E

Tabulka 1: Příruby

Kód	40		60		80
Velikost příruby	40 mm		60 mm		80 mm

Tabulka 2: Výkon

100W až 1000W

Kód	10	20	40	60	75	10
Moc	100W	200W	400W	600W	750W	1000W

Tabulka 3: Typy kodérů

Kód	R1			D11
Typ kodéru	17bitové magnetické kódování s jednootáčkovou absolutní hodnotou			17bitové magnetické kódování víceotáčkové absolutní hodnoty

Specifikace

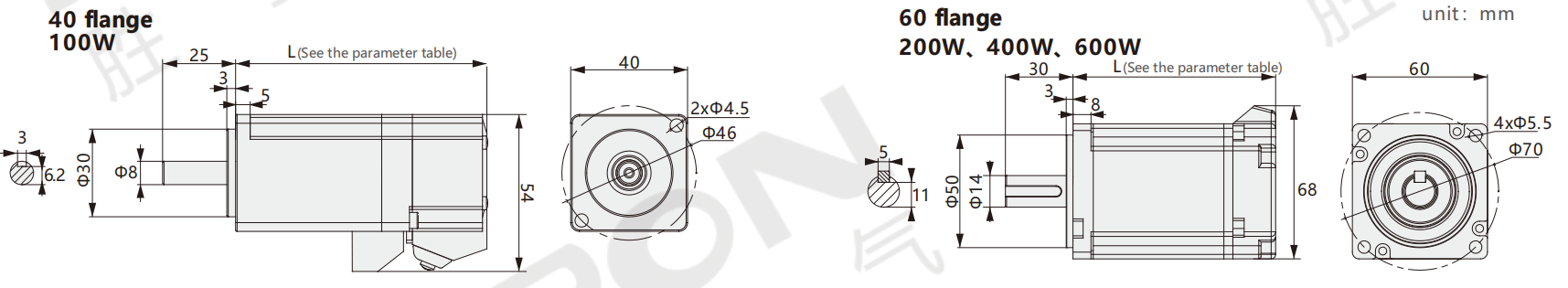

Ⅰ、40 přírub (220V)

Řada přírub	40 Řada přírub
Model motoru	M206-40S-A101K30-R1	M206-40S-A101K30-D11
Jmenovitý výkon	0.10
Jmenovitý proud	1.1
Jmenovitá rychlost	3000
Jmenovitý točivý moment/špičkový točivý moment	0,32/0,95
Zpětná elektromotorická síla	20
Koeficient točivého momentu	0.29
Setrvačnost rotoru (bez brzdy)	0,06 × 10⁻⁴
Odpor vinutí (od vedení k vedení).	10.5
Indukčnost vinutí (od vedení k vedení).	8.9
Elektrická konstanta	0.85
Hmotnost	0.8
Polární logaritmus	5
Úroveň izolace motoru	třída F
Úroveň ochrany	IP65
L bez/s brzdou	86,5/119,5
Typ setrvačnosti	motor s nízkou setrvačností

Ⅱ、60 přírub (220V)

Řada přírub	Řada přírub 60
Model motoru	M206-60S-A201K30-R1	M206-60S-A201K30-D11	M206-60S-A401K30-R1	M206-60S-A401K30-D11	M206-60S-A601K30-R1	M206-60S-A601K30-D11
Jmenovitý výkon	0.20		0.40		0.60
Jmenovitý proud	1.6		2.5		3.3
Jmenovitá rychlost	3000		3000		3000
Jmenovitý točivý moment/špičkový točivý moment	0,637/1,92		1,27/3,81		1,91/5,73
Zpětná elektromotorická síla	29.3		31.2		34.5
Koeficient točivého momentu	0.4		0.5		0.75
Setrvačnost rotoru (bez brzdy)	0,3×10⁻⁴		0,52 × 10⁴		0,58 × 10⁻⁴
Odpor vinutí (od vedení k vedení).	8.9		3.5		3.4
Indukčnost vinutí (od vedení k vedení).	13.5		5.8		6.4
Elektrická konstanta	1.52		1.66		1.88
Hmotnost	0.72		1.06		1.2
Polární logaritmus	5
Úroveň izolace motoru	třída F
Úroveň ochrany	IP65
Lbez / s brzdou	72/120		90/120		97/130
Typ setrvačnosti	motor s nízkou setrvačností

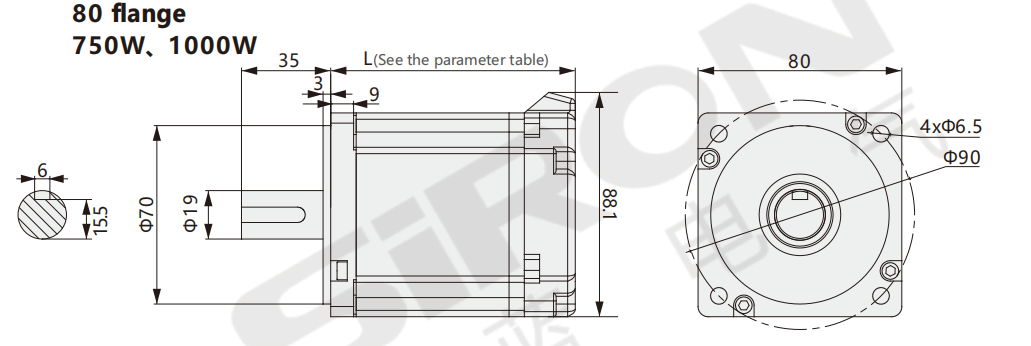

Ⅲ、80 příruby (220V)

Řada přírub	Řada přírub 80
Model motoru	M206-80S-A751K30-R1	M206-80S-A751K30-D11	M206-80S-A102K25-R1	M206-80S-A102K25-D11
Jmenovitý výkon	0.75		1.0
Jmenovitý proud	4.5		4.6
Jmenovitá rychlost	3000		2500
Jmenovitý točivý moment/špičkový točivý moment	2,39/7,17		4,0/11,46
Špičkový proud	13.5		13.8
Zpětná elektromotorická síla	32.8		50.8
Koeficient točivého momentu	0.53		0.83
Setrvačnost rotoru (bez brzdy)	1,5×10⁻⁴		2,2×10⁴
Odpor vinutí (od vedení k vedení).	1.2		23
Indukčnost vinutí (od vedení k vedení).	4.2		9.6
Elektrická konstanta	3.5		4.2
Hmotnost	2.05		2.75
Polární logaritmus	5
Úroveň izolace motoru	třída F
Úroveň ochrany	IP65
Lbez / s brzdou	96/133		116/143
Typ setrvačnosti	motor s nízkou setrvačností
