Công tắc giới hạn dọc dòng SiRON K090-9-H

Về lựa chọn

Ví dụ lựa chọn: K090-9-H1 biểu thị dòng K090-9, với H1 là số sê-ri.

Mẫu liên hệ

Loại tác dụng nhanh (1NC/1NO)	Mẫu hành động

Thông số kỹ thuật

Tên		Công tắc giới hạn an toàn dọc
Mức độ bảo vệ		IP66
Mạng sống	Điện	Trên 500.000 (AC250V 3A, tải điện trở) Trên 300.000 (AC250V 10A, tải điện trở)
Tốc độ vận hành		1mm - 0 . 5m/s(K090 - 9 - loại M5)
Tần số hành động		Điện: 30 lần mỗi phút
Điện trở tiếp xúc		Dưới 2 5 m Ω
Tải tối thiểu		Tải điện trở DC5V 1mA (giá trị tham chiếu tiêu chuẩn N)
Điện áp cách điện định mức (UI)		300V
Cấp độ bảo vệ chống điện giật		ClasslI (cách điện kép)
Chịu được điện áp		Giữa các thiết bị đầu cuối cùng cấp: 2,5KV; Giữa các cực đối diện: 4kV;
		Giữa mỗi thiết bị đầu cuối và phần kim loại không sạc: 6kV
Điện trở cách điện		Trên 1 0 0 m Ω
khoảng cách liên lạc		Loại tác dụng nhanh tối thiểu 2 × 0,5mm
Rung	Trục trặc	10 - 55Hz 0 . Biên độ đơn 75mm
Sốc	Bền bỉ	1000m/s⊃2;
	Trục trặc	300m/s⊃2;
Nhiệt độ môi trường xung quanh		Khi sử dụng: -20 đến +70oC (không bị đóng băng)
Độ ẩm môi trường		Dưới 9 5% RH



Giá trị định mức

Người mẫu		K090-9-H1 K090-9-H20	K090-9-H2 K090-9-H21	K090-9-H3 K090-9-H22	K090-9-H4 K090-9-H23	K090-9-H5 K090-9-H6 K090-9-H24 K090-9-H25	K090-9-H7 K090-9-H26	K090-9-H8 K090-9-H27	K090-9-H9 K090-9-H10 K090-9-H28 K090-9-H29	K090-9-H11 K090-9-H12 K090-9-H30 K090-9-H31
Lực tác động (tối đa)	CỦA	6,5N	6,5N	5,0N	5,0N	5,0N	4,5N	5,0N	4,5N	1,5N
Lực phục hồi (tối thiểu)	RF	1,5N	1,5N	0,8N	0,8N	0,5N	0,4N	0,5N	0,4N	-
Trước chuyến đi	PT	2mm	2mm	4mm	4mm	18-27°	18-27°	18-27°	18-27°	15°
Đi lại quá mức (tối thiểu)	OT	4mm	4mm	5mm	5mm	40°	40°	40°	40°	-
Hành trình tác động kém (tối đa)	MD	1mm	1mm	1,5mm	1,5mm	14°	14°	14°	14°	-
vị trí hành động	OP	18,2 ± 0,5mm	28,6±0,8mm	37±0.8mm	27±0.8mm	-	-	-	-	-
Tổng số chuyến đi	TT	6mm	6mm	9mm	9mm	80°	80°	80°	80°	-
Đột quỵ cưỡng bức (tối thiểu)	CHẤM	3,2mm	3,2mm	5,8mm	4,8mm	50°	50°	50°	50°	-
Lực phá vỡ cưỡng bức (tối thiểu)	DOF	20N	20N	20N	20N	20N	20N	20N	20N	-

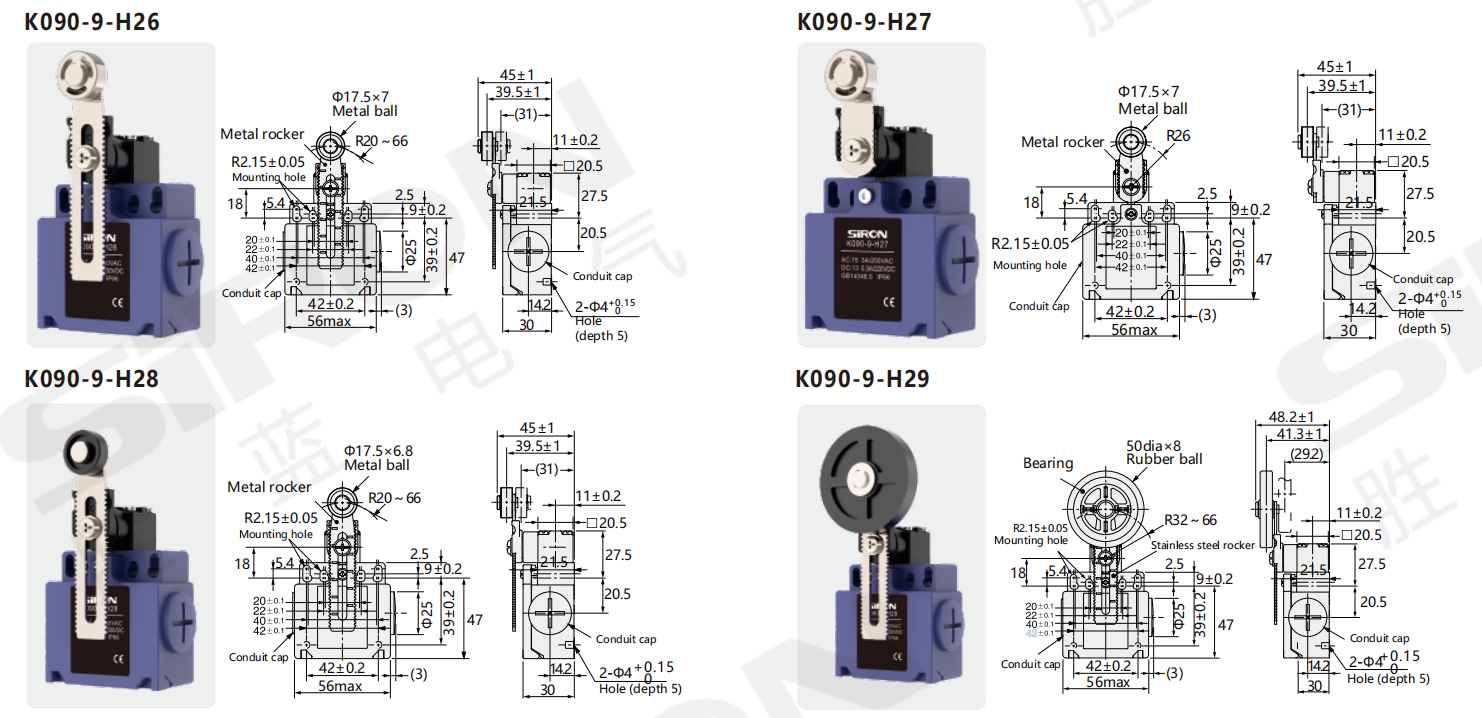

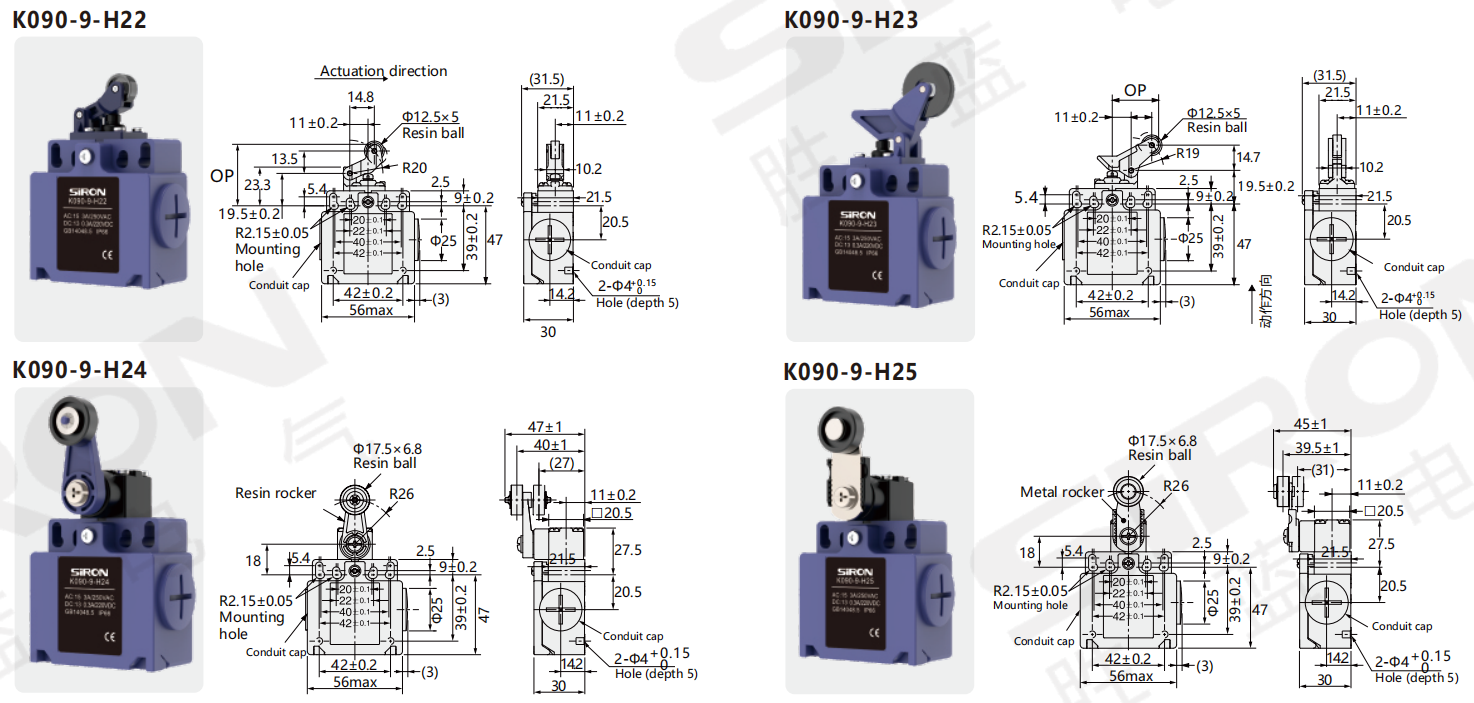

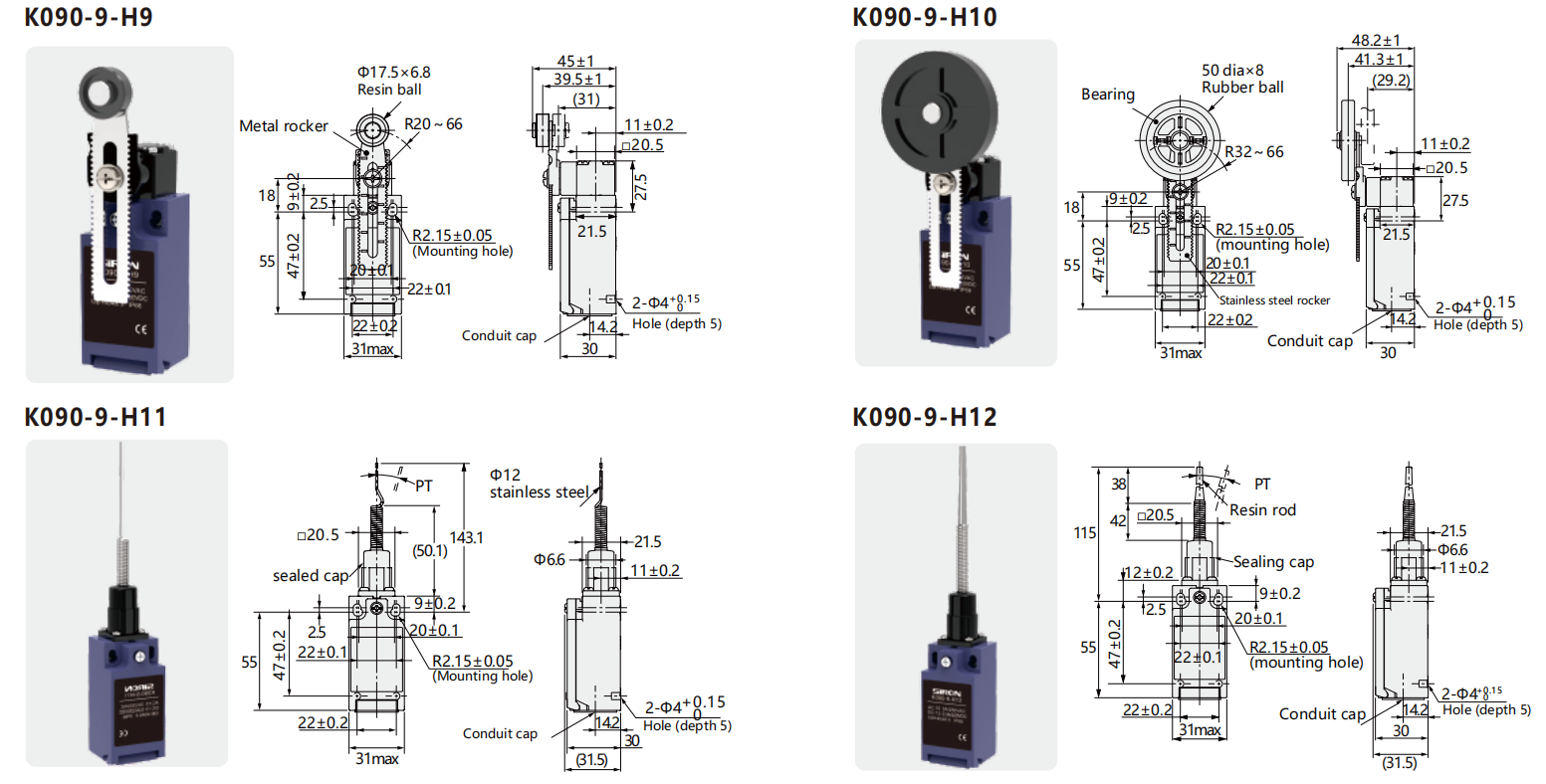

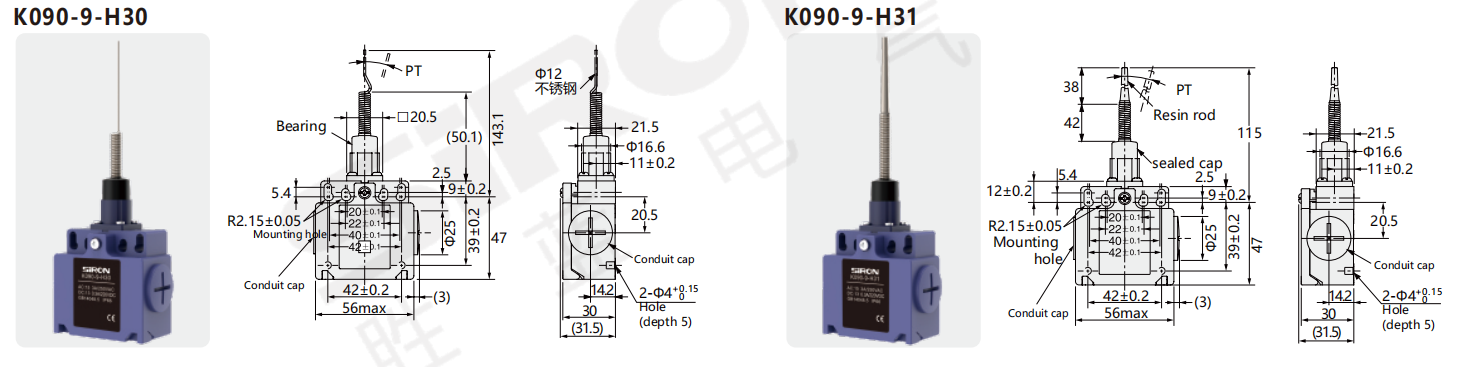

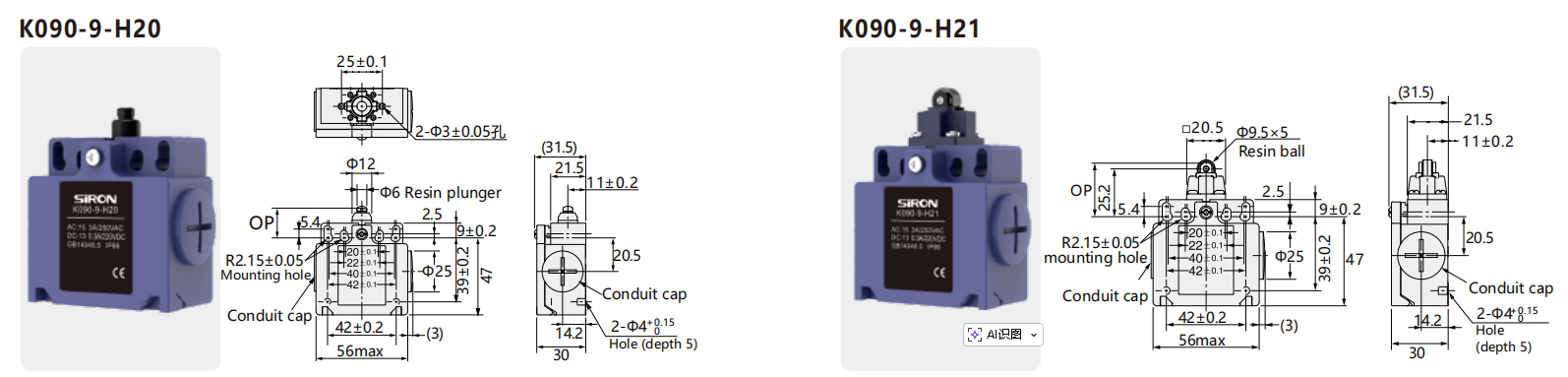

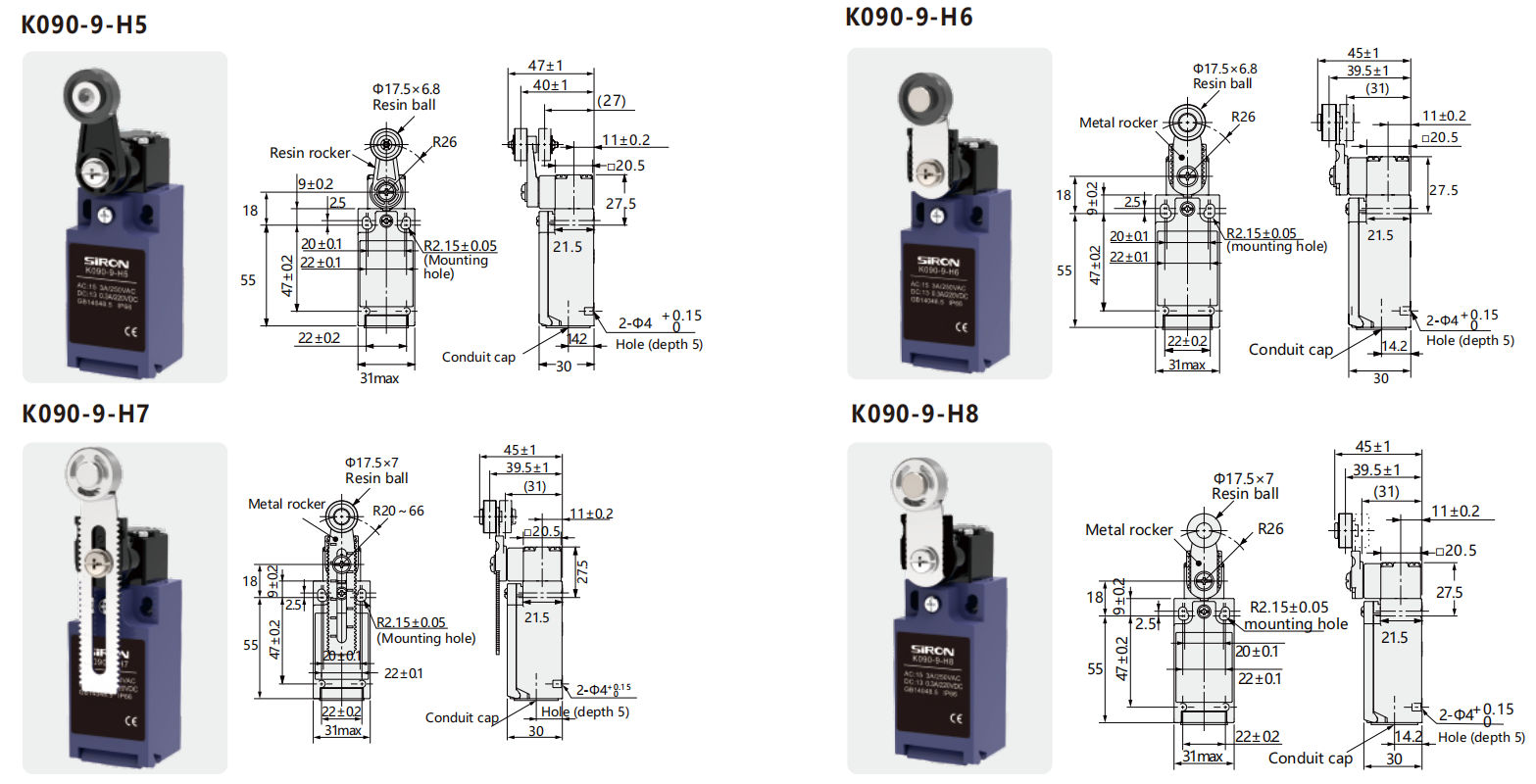

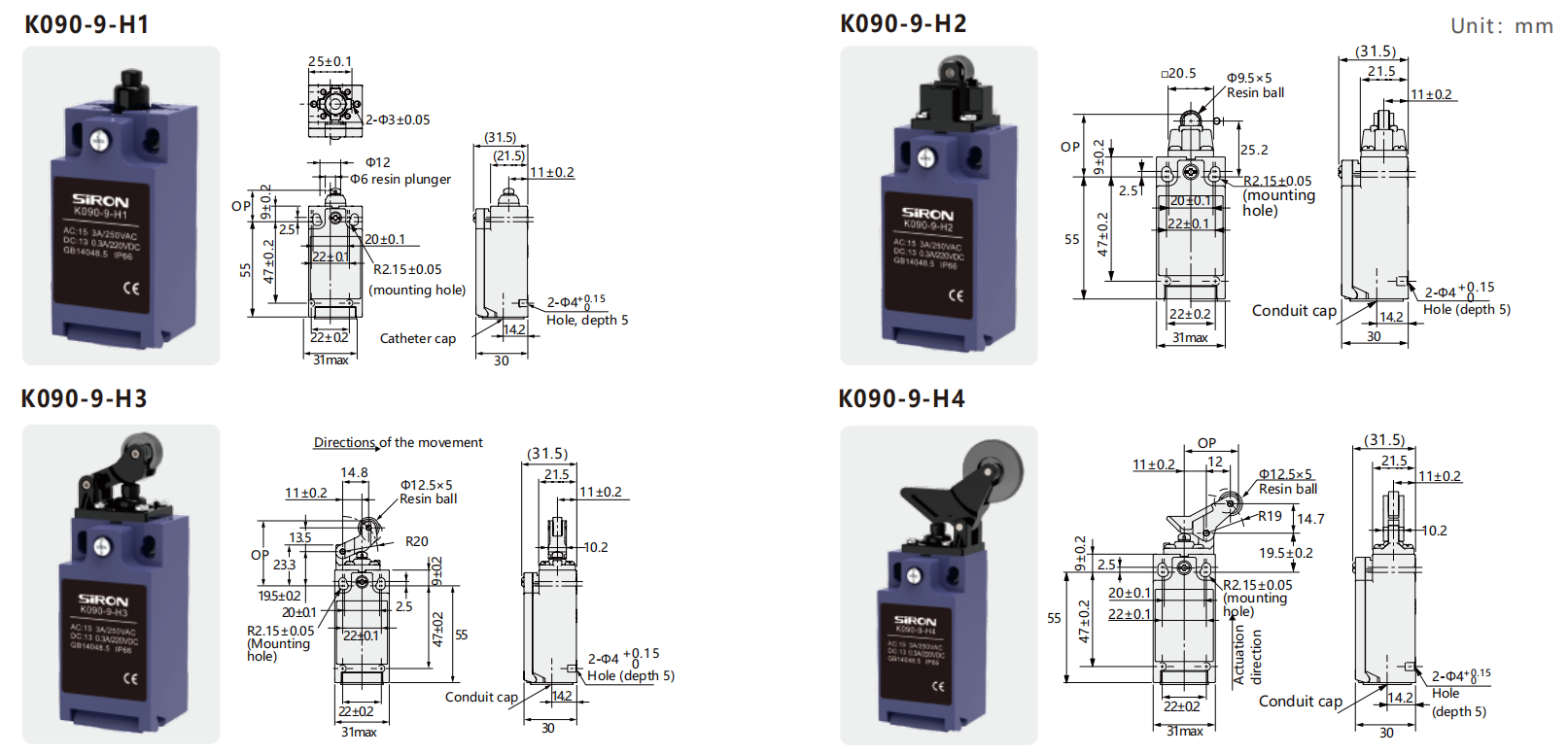

Kích thước
