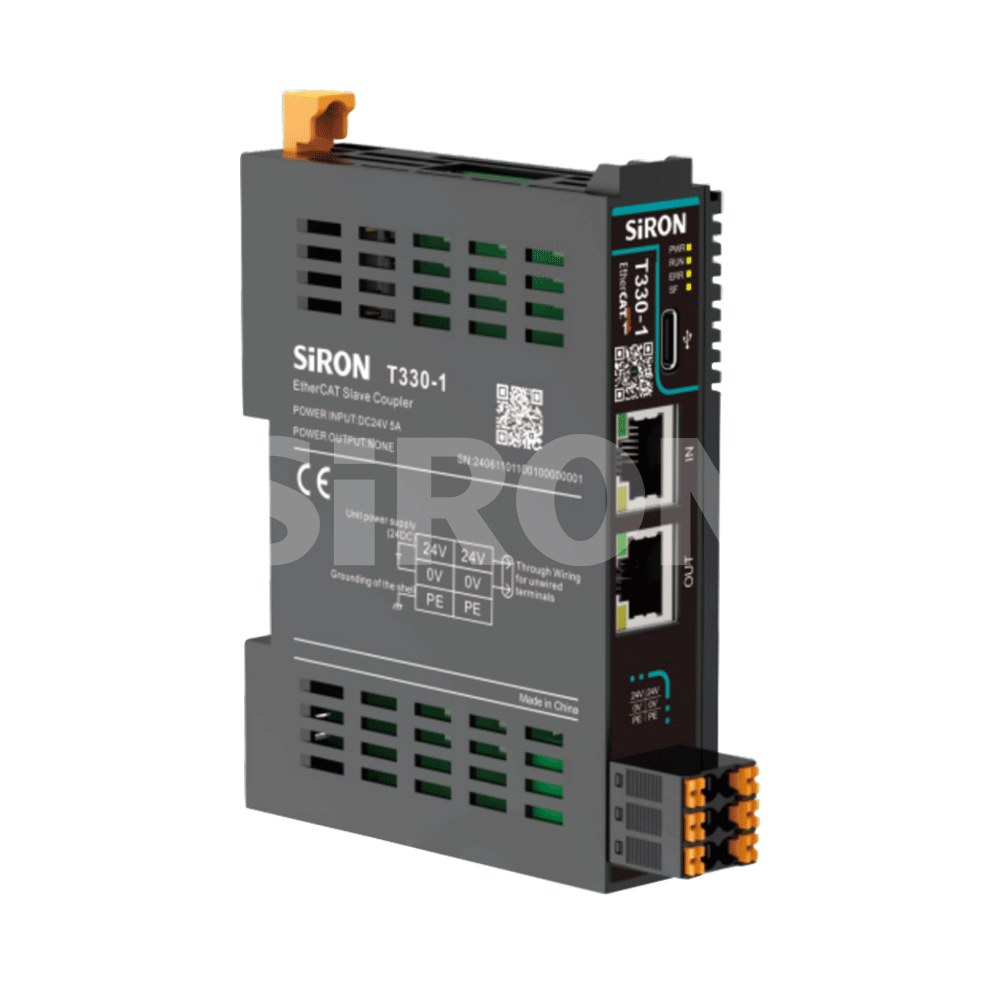

SiRON T330-N Fonksiyonel modül IP20 Takılabilir Uzak I/O Modülü

Seçim hakkında

Seçim örneği: T330-N3, 2 kanallı sayma girişli, artımlı kodlayıcıları, darbe yönü sayımı, SSI kodlayıcıları ve Tama River kodlayıcıları destekleyen blade I/O modülü serisini temsil eder.

fonksiyonel  Özellikler

Kod	İşlev
1	Artımlı kodlayıcıları, darbe yönü sayımı ve SSL kodlayıcıyı destekleyen 2 kanallı sayma girişi
2*	4 kanallı sayma girişi, 4 kanallı konum karşılaştırma çıkışı ve kodlayıcı desteği

Özellikler

Güç kaynağı parametreleri
Usys veri yolu giriş güç kaynağının nominal gerilimi	5V DC+%20%115(4,25V DC~6V DC)
Usys veri yolu giriş güç kaynağı nominal akım	<50mA(5VDC Zaman-tipik değer)
Terminal çıkış güç kaynağının nominal gerilimi	5VDC
Modül anti-elektrik kesintisi dağıtımı	Destek
Bağlantı parametreleri
Bağlantı teknolojisi	PUSH-IN terminal blokları
Bağlantı türü	Sistem/Yerinde güç kaynağı/giriş
İletken sıkıştırma alanı	26~16AWG/0,2~1,5mm²
Şerit uzunluğu	10 mm
Kurulum yöntemi	DIN-35 din rayı
Kabuk malzemesi	bilgisayar
Çevre koşulları
İzin verilen ortam sıcaklığı (çalışma sırasında)	-40~75°C
İzin verilen ortam sıcaklığı (depolama için)	-40~85°C
Koruma türü	IP20
Kirlilik derecesi	2
Çalışma yüksekliği	0~2000m
Bağıl nem (yoğuşmasız)	%5~95 bağıl nem

Fonksiyon modülü parametreleri

Fonksiyonel modül
Modül türü	Sayaç girişi (tek fazlı darbe artı yönü, A fazı, B fazı, AB fazı, SSI)	Sayma aralığı	32 konum
Giriş yöntemi	diferansiyel giriş	Frekans ölçüm aralığı	0.04HZ~4MHz
Kanal sayısı	2	Sayma doğruluğu	100ppm
Diferansiyel giriş voltajı seviyesi	RS422 seviyesi (Lojik O<200mA;Lojik 1>200 mA)	İzolasyon	Evet
Maksimum giriş frekansı	4MHz	giriş eylemi ekranı	Giriş sürüş durumundayken, giriş gösterge ışığı donanım kontrollü olarak yanar
Tek uçlu giriş türü	Dijital giriş	Çıkış türü	Dijital çıkış
Giriş yöntemi	tek uçlu giriş, NPN/PNP	Çıkış modu	NPN
Giriş kanalı	4(Sayma kanalı 2 kanaldır ve her kanal bir AB fazıdır)	Çıkış kanalı	2
Frekans ölçüm aralığı	0.04Hz~500kHz	Çıkış voltajı seviyesi	24V DC+%20%115(20,4V DC~28,8V DC)
Giriş voltajı seviyesi	24V DC+%20%1-15(20,4V DC~28,8V DC)	Çıkış kartı (direnç yükü)	0,5A nokta, 1A/modül
giriş akımı(tipik)	50mA(24V'nin tipik değeri)	Çıkış yükü (endüktans yükü)	7,2W/nokta,1A/modül
AÇIK voltajı	>15VDC	Çıkış kartı (hafif yük)	5W/nokta, 10W/modül
KAPALI voltajı	<5VDC	Çıkış eylem ekranı	Çıkış sürüş durumundayken giriş gösterge ışığı yanar (donanım kontrollü)
izolasyon durumu	Evet	Veri boyutu	72 Bayt
Giriş eylemi ekranı	Giriş sürüş durumundayken, giriş gösterge ışığı yanar (donanım kontrollü)	Hata teşhisi	İletişim teşhisi, konfigürasyon parametresi teşhisi
İletişim hatası sayımı durum modu	Mevcut sayım değerini koruyun, sayım değerini sıfırlayın ve saymaya devam edin	İletişim hatası çıkış durumu modu	Çıkışı kapatın, çıkışı etkinleştirin ve mevcut çıkışı koruyun
I0 eşleme	Bit, bayt ve kelime eşleme modlarını destekler.

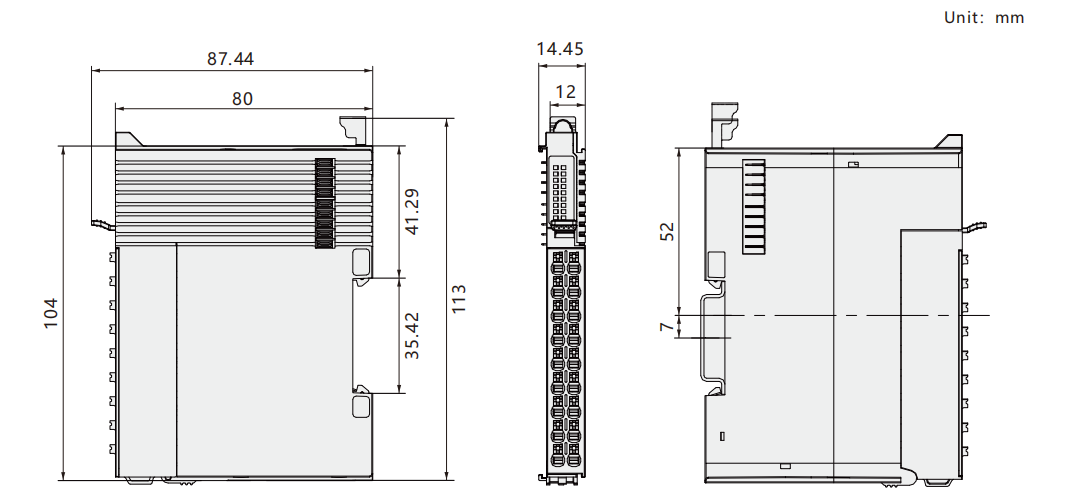

Boyut

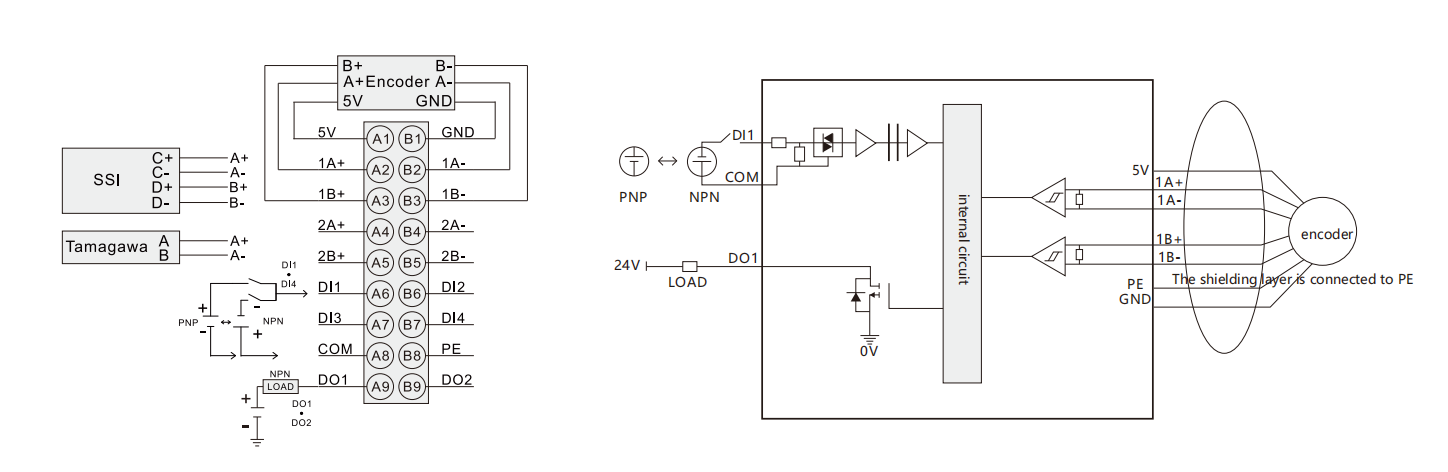

Bağlantı şeması
