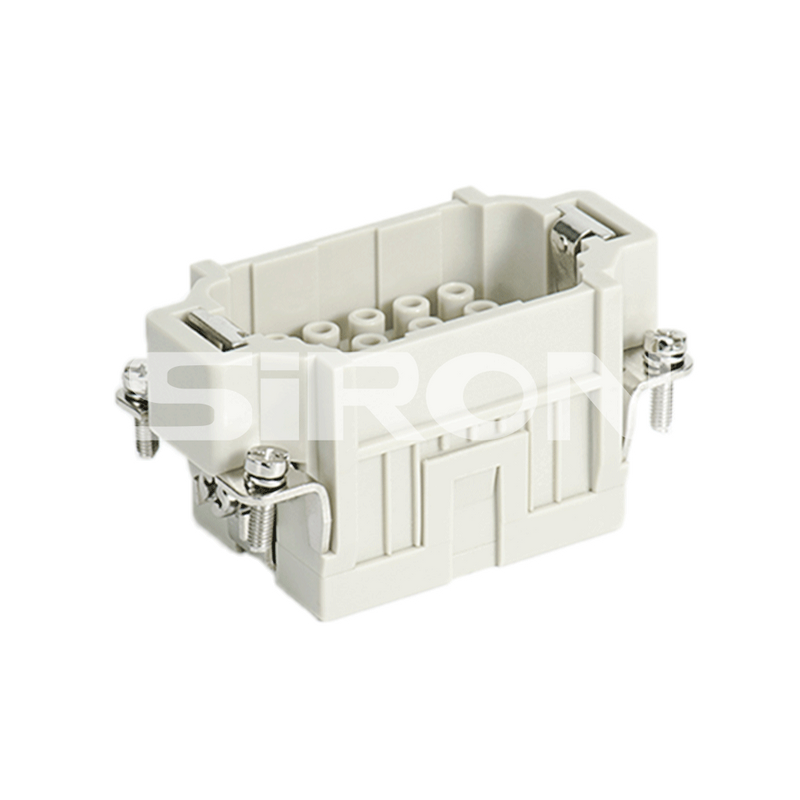

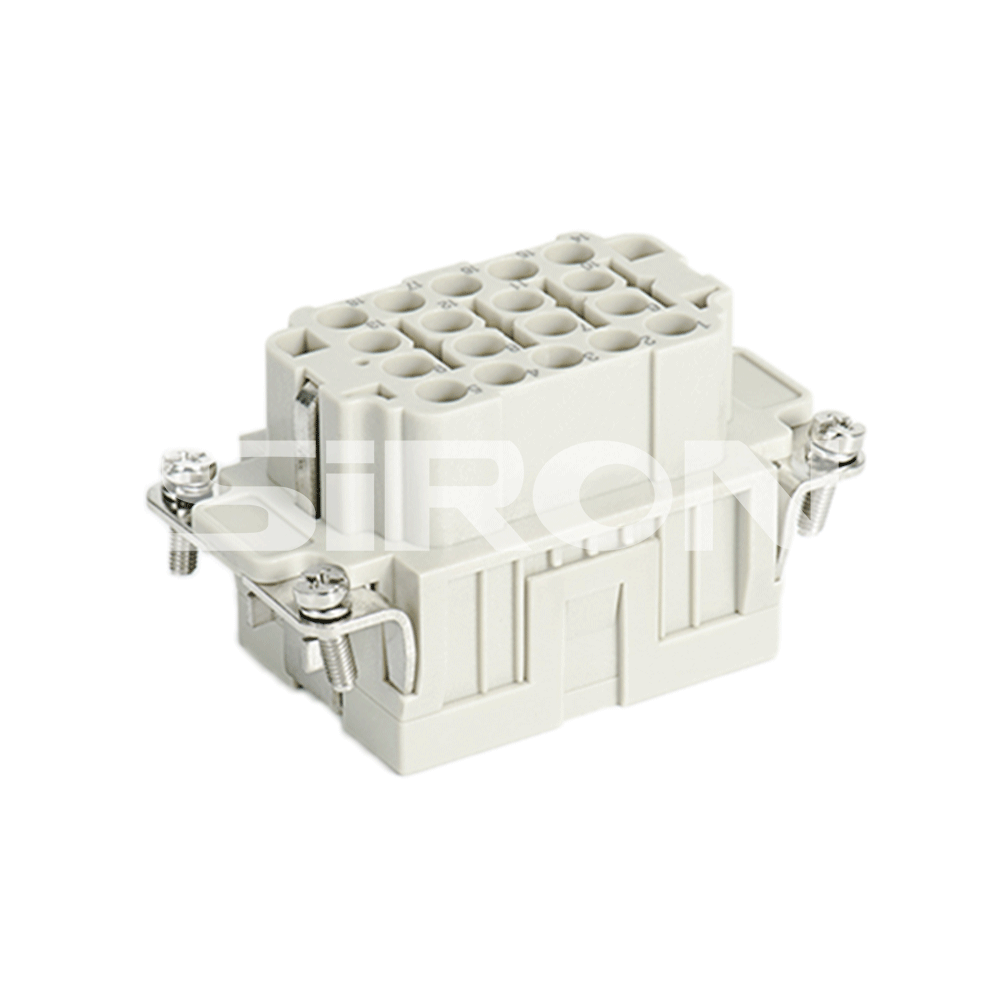

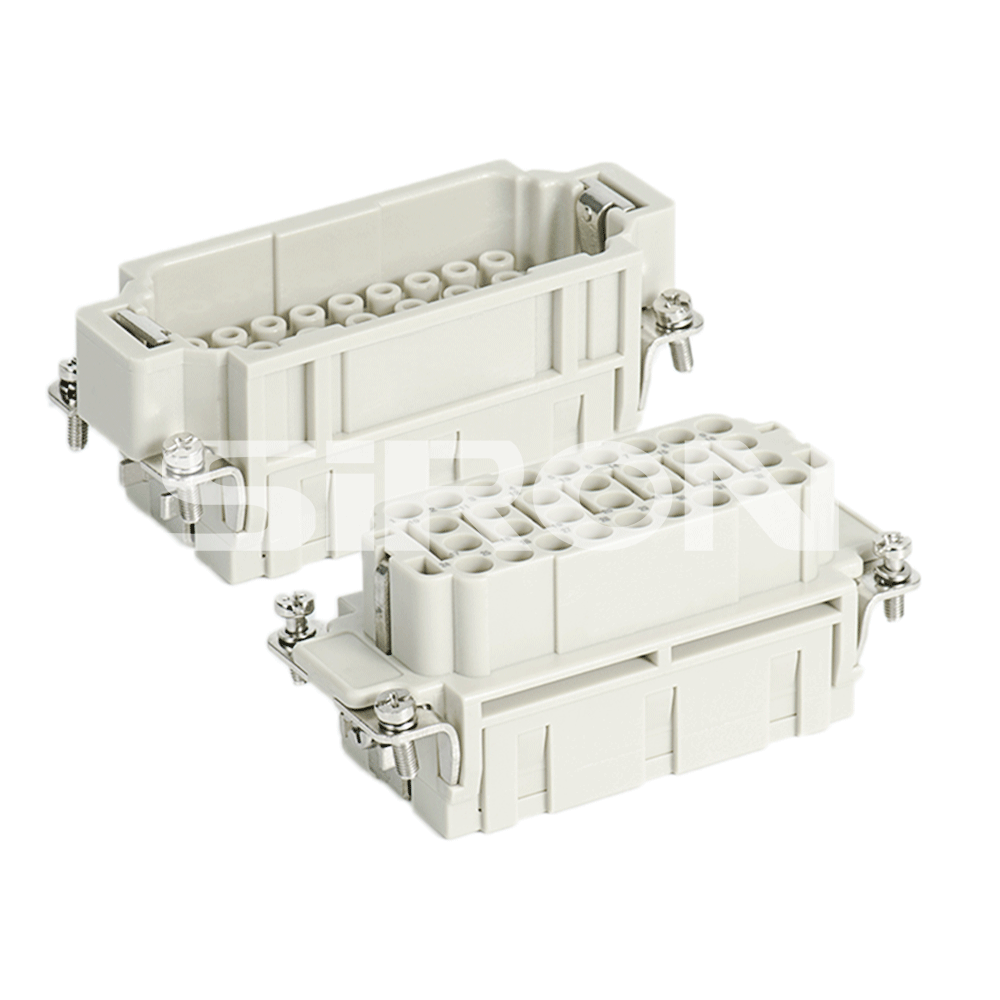

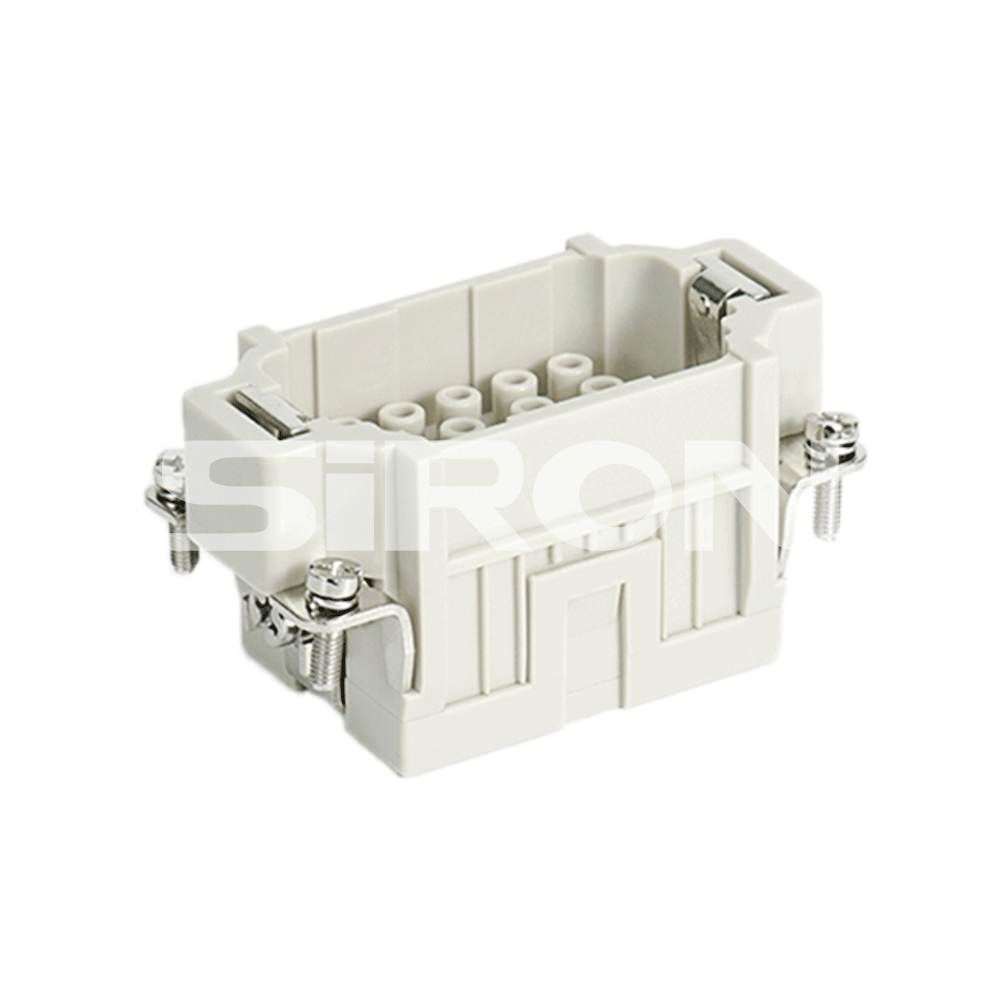

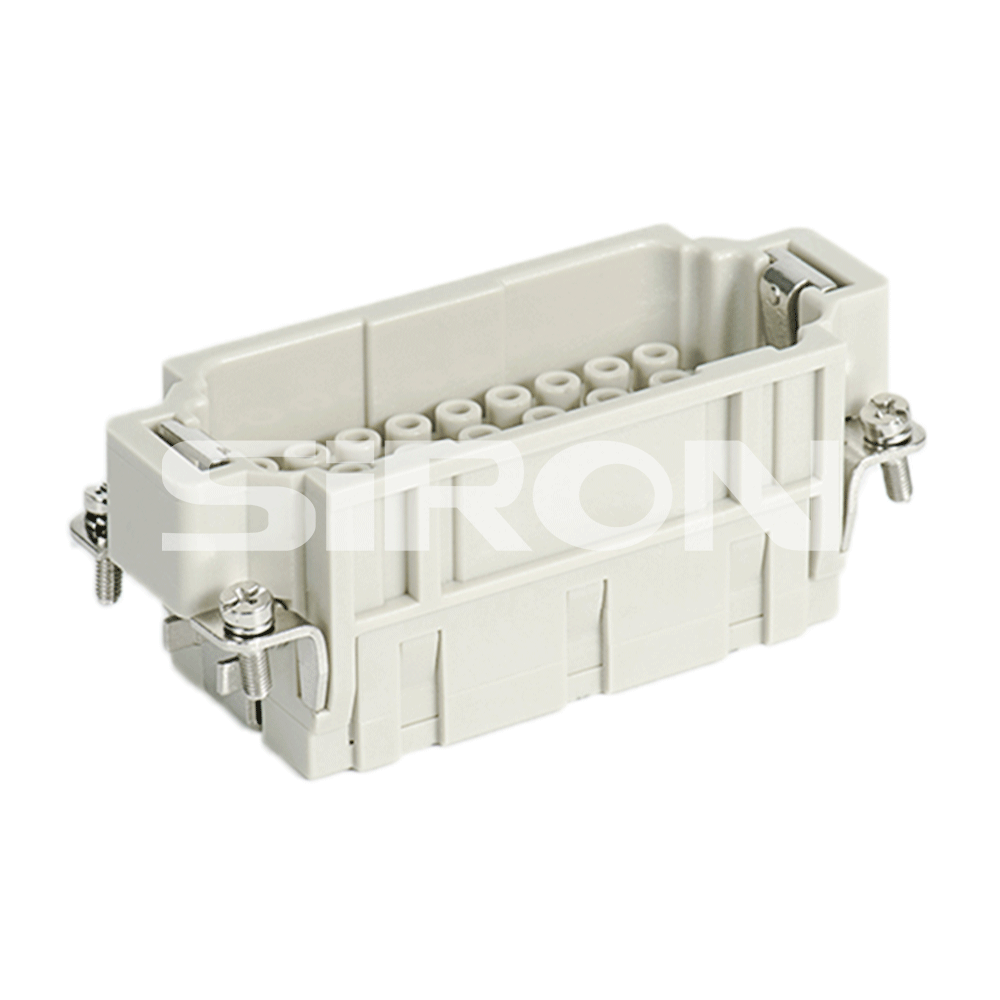

X906/X938
ไซรอน
8538900000
เกี่ยวกับการเลือก
เสียบเข็ม
| วัสดุ | คิวรัม |
แบบฟอร์มการเชื่อมต่อ | การรีดเย็นและการจีบ |
| การรักษาพื้นผิว | ชุบเงิน/ชุบทอง | ปัจจุบันทำงาน | 10เอ |
| ความต้านทานต่อการสัมผัส | ≤1mΩ | ช่วงเวลาของการขันสกรูให้แน่น | 0.25Nm(3คอร์/4คอร์)0.5Nm(10คอร์/16คอร์) |
เข็มย้ำ
| เข็มย้ำ | รุ่น(ชาย) | นางแบบ (หญิง) | เกจวัดลวด | ความยาวการปอก | |
 |
X938-1M | X938-1F | 0.14-0.37มม.⊃2; | AWG 26-22 | 7.5มม |
| X938-2M | X938-2F | 0.5 มม.⊃2; | AWG20 | 7.5มม | |
| X938-3M | X938-3F | 0.75 มม.⊃2; | AWG 18 | 7.5มม | |
| X938-4M | X938-4F | 1.0 มม.⊃2; | AWG 18 | 7.5มม | |
| X938-5M | X938-5F | 1.5 มม.⊃2; | AWG 16 | 7.5มม | |
| X938-6M | X938-6F | 2.5 มม.⊃2; | AWG 14 | 7.5มม | |
| X938-7M | X938-7F | 3 มม.⊃2; | AWG 12 | 7.5มม | |
| X938-8M | X938-8F | 4 มม.⊃2; | AWG 12 | 7.5มม | |
10 ชิ้น/แพ็ค
หมายเหตุ: ต้องสั่งซื้อเข็มกดเย็นแยกต่างหาก เพิ่ม '2' หลังรุ่นชุบเงิน
สำหรับรุ่น S 'ชุบทอง ให้เติม ' G ' ตามหลัง เมื่อเกจลวดน้อยกว่า 0.75 มม. ขอแนะนำให้ใช้เครื่องมือใส่เข็มเสริม

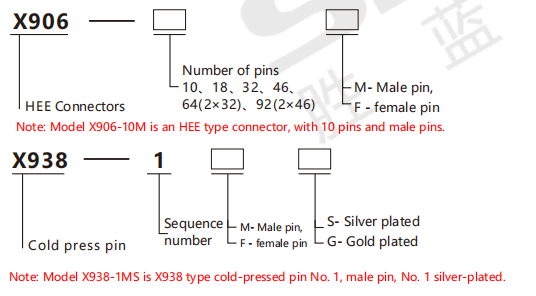

การอ้างอิงการเลือกประเภท
| แบบอย่าง | พิน (ตัวผู้แทรก) | X906-10M | X906-18M | X906-32M | X906-46M | X906-64M | X906-92M |
| แจ็ค (เม็ดมีดตัวเมีย) | X906-10F | X906-18F | X906-32F | X906-46F | X906-64F | X906-92F | |

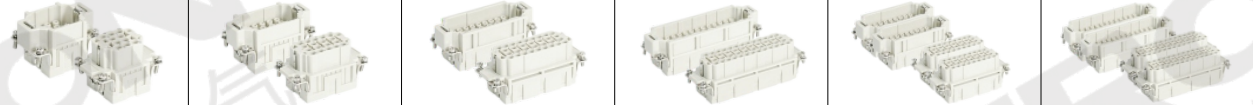

| รูปร่าง |  |
||||||
| หมายเลขแกนของตัวเชื่อมต่อ | 10 | 18 | 32 | 46 | 64(2×32) | 92(2×46) | |
| ปัจจุบันทำงาน | 16เอ | ||||||
| แรงดันใช้งาน | 500V | ||||||
| ใช้ฝา(ฝาครอบด้านบน) | X 9 3 0 ซีรีส์ ▶หน้า 031 |
X 9 3 1 ซีรีส์ ▶หน้า 031 |
X 9 3 2 ซีรีส์ ▶หน้า 031 |
X 9 3 3 ซีรีส์ P.031 |
X 9 3 4 ซีรีส์ ▶หน้า 031 |
X 9 3 5 ซีรีส์ P.031 |
|
| ทาฐาน (ฝาครอบด้านล่าง) | |||||||
| จัดอันดับแรงดันอิมพัลส์ | 6KV | ||||||
| ระดับมลพิษ | 3 เมื่อระดับมลพิษ = 2 (10A 230/400V 4KV 2) | ||||||
| ความต้านทานของฉนวน | ≥10⊃1;Ω | ||||||
| Fammability ตามมาตรฐาน (UL94) | โว | ||||||
| การจำกัดอุณหภูมิ | -40°C~+125°C | ||||||
| ชีวิตการทำงานของเครื่องกล | ≥500 | ||||||
| แรงดันไฟฟ้าทำงานตามมาตรฐาน ULCSA | 600V | ||||||
