T321-2
SiRON
8517799000

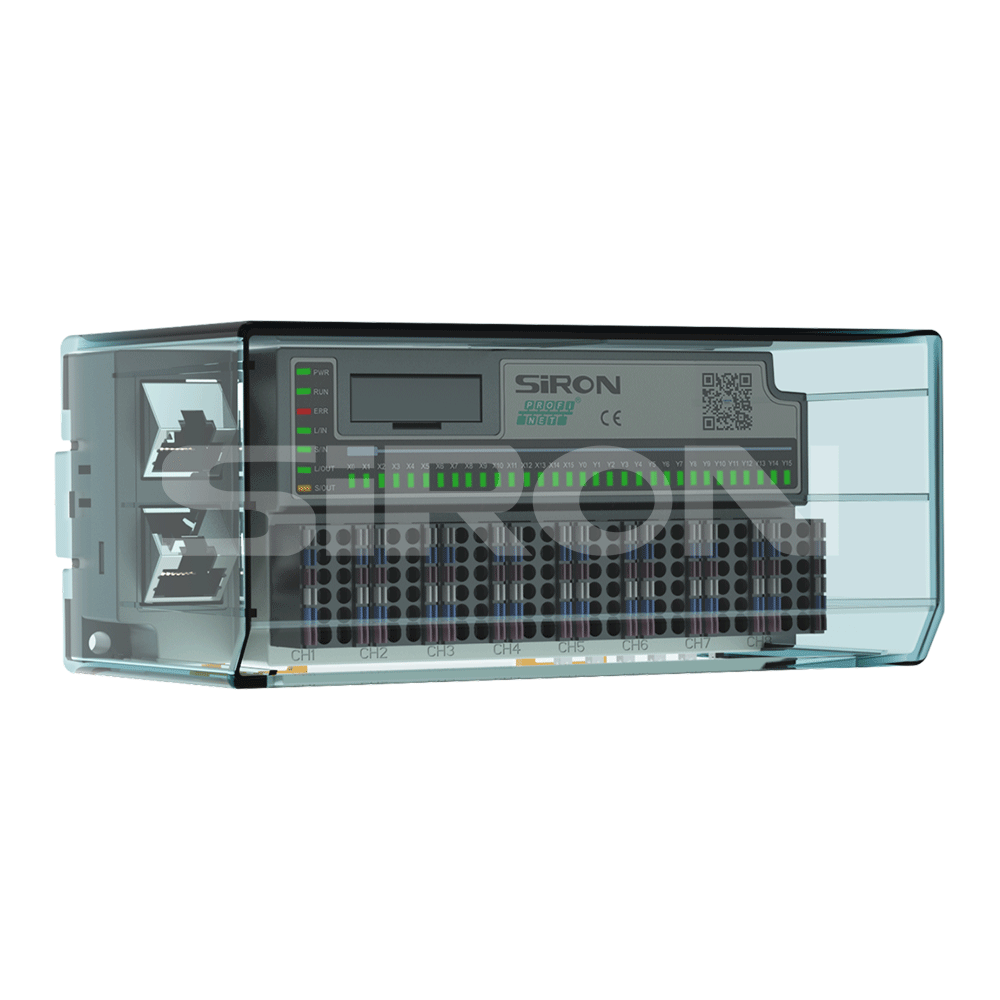

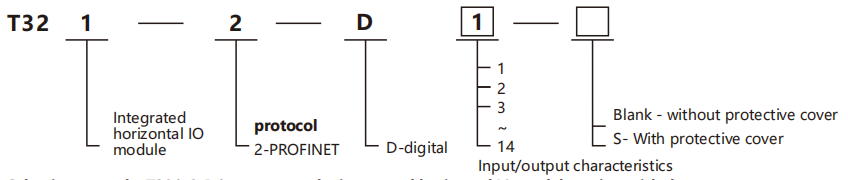

Om urval

Urvalsexempel: T321-2-D1 representerar den integrerade horisontella IO-modulserien, med protokollet PROFINET. Det är en digital och ingångs-/utgångsegenskaperna är: 16-kanals digital ingång (NPN), 16-kanalig digital (transistor) utgång (NPN).
In-/utgångsegenskaper (digitala)
| Koda | Input | Produktion |
| 1 | 16 kanalers digital ingång (NPN) | 16 kanaler digital(transistor)utgång(NPN) |
| 2 | 16 kanalers digital ingång (PNP) | 16 kanaler digital(transistor)utgång(PNP) |
| 3 | 0 kanaler digital ingång | 32 kanaler digital(transistor)utgång(NPN) |
| 4 | 0 kanaler digital ingång | 32 kanaler digital(transistor)utgång(PNP) |
| 5 | 32 kanalers digital ingång (NPN) | 0 kanalers digital utgång |
| 6 | 32 kanalers digital ingång (PNP) | 0 kanalers digital utgång |
| 9 | 8 kanalers digital ingång (NPN) | 8 kanaler digital(transistor)utgång(NPN) |
| 10 | 8 kanaler digital ingång (PNP) | 8 kanaler digital(transistor)utgång(PNP) |
| 11 | 0 kanaler digital ingång (NPN) | 16 kanaler digital(transistor)utgång(NPN) |
| 12 | 0 kanaler digital ingång (PNP) | 16 kanaler digital(transistor)utgång(PNP) |
| 13 | 16 kanalers digital ingång | 0 kanaler digital(transistor)utgång(NPN) |
| 14 | 16 kanalers digital ingång | 0 kanaler digital(transistor)utgång(PNP) |
Specifikation
Poäng |
32 | 16 |
Vikt |
≈200g | ≈180g |
Strömkälla |
Nominell: 24V, tillåtet intervall: 18-30V, Max: 150mA |
|
Överföra |
Det är föremål för protokollet |
|
Kabeldragning |
Kallpressad trådlängd: 0,3 mm ⊃2;(22AWG) till 1mm²(17AWG), 10mm |
|
Extern anslutning |
Kopplingsplintar av fjädertyp + utdragbara kopplingsplintar av fjädertyp | |
Installationsläge |
3 5 mm din skena monterad | |
Driftstemperatur |
-10~+55℃ | |
Förvaringstemperatur |
-25~+85℃ | |
Relativ luftfuktighet |
Ingen kall kondens | |
Klass av skydd |
IP20 | |
Använd tillfälle |
Undvik damm, oljedimma och frätande gaser |
|
Dimensionera |
136,2×58×43,7 mm | 104,2×58×42,2 mm |
Digital ingång/utgång
| Modellnummer | T321-2-D1 | T321-2-D2 | T321-2-D7 | T321-2-D8 | T321-2-D9 | T321-2-D10 |

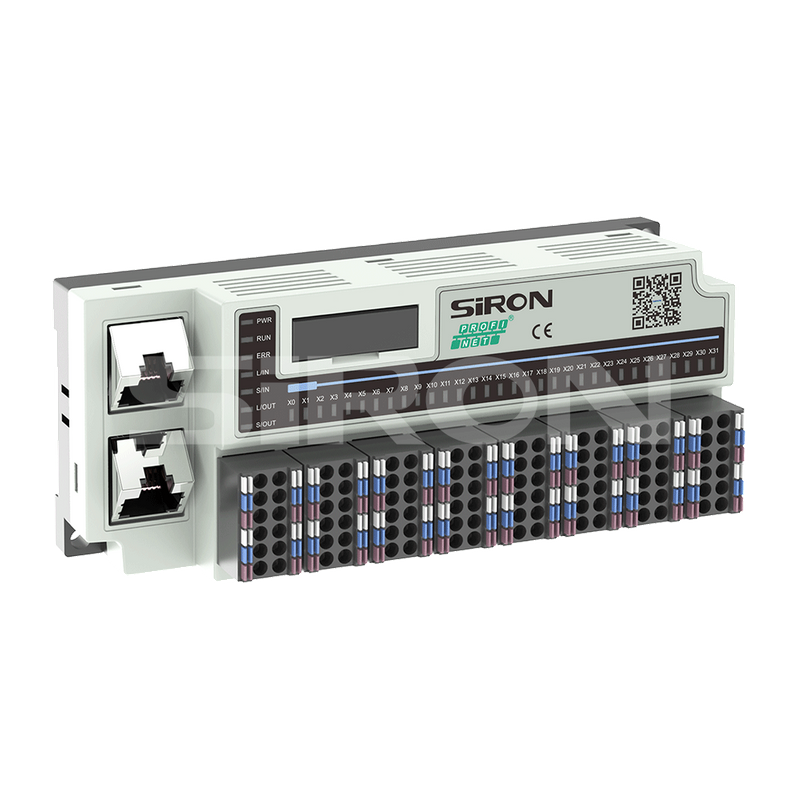

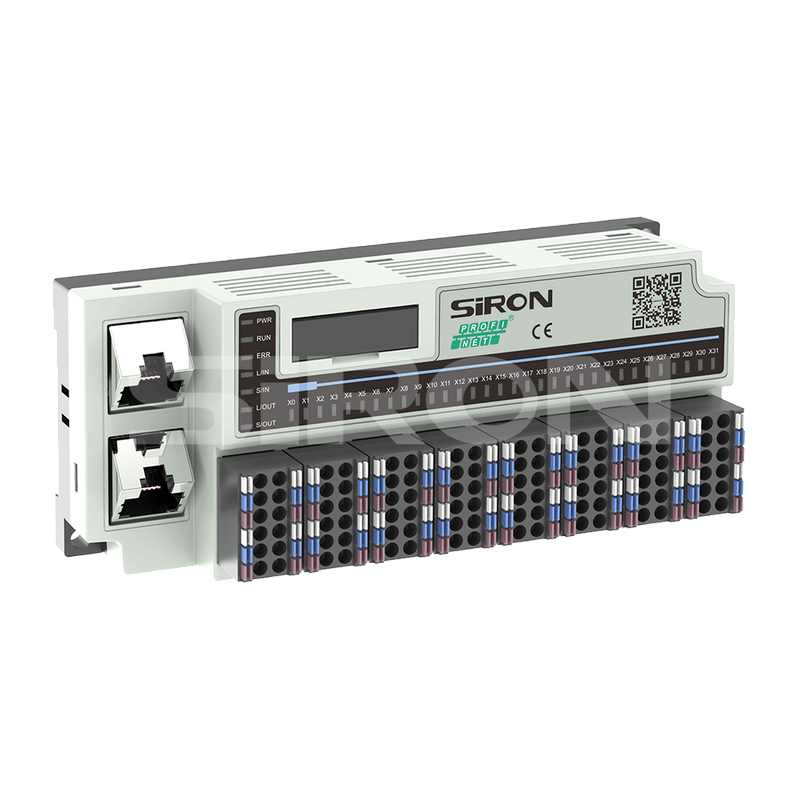

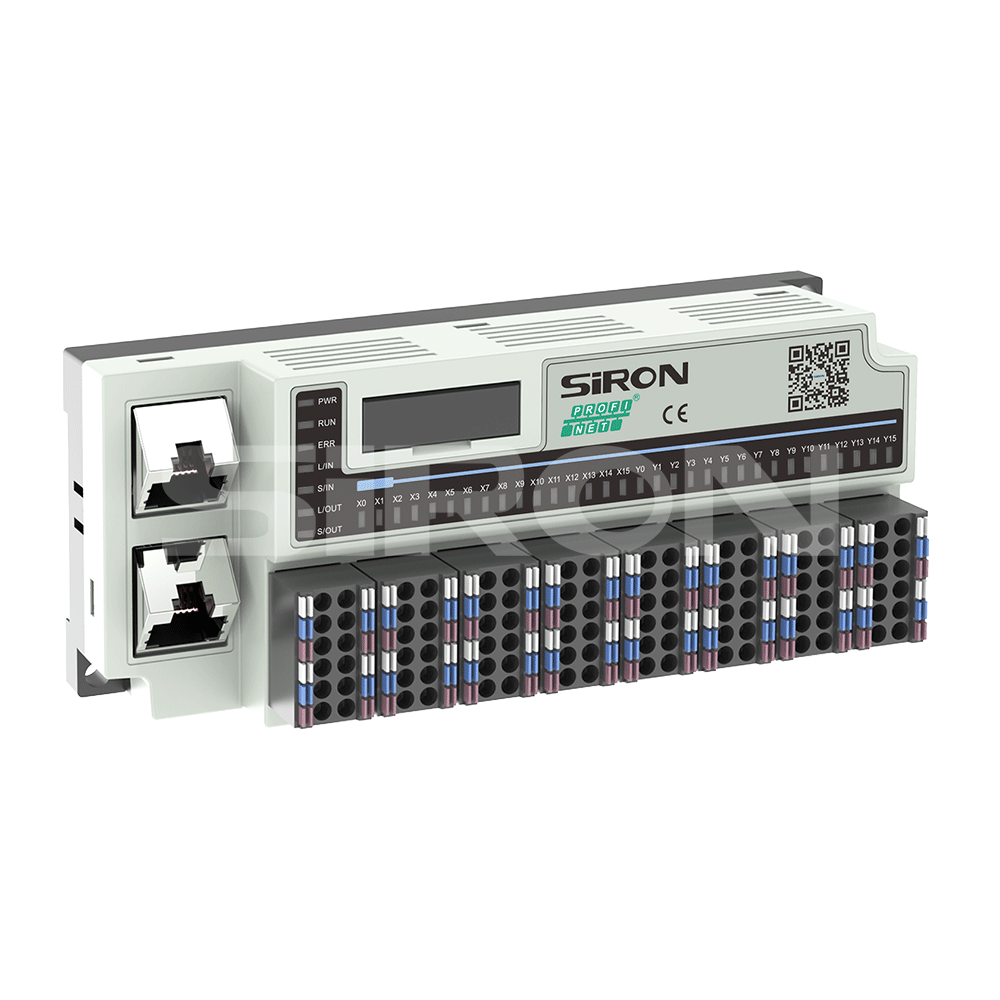

| Utseende | ![]() ![]() |
![]() ![]() |
![]() ![]() |
|||
| Typ | Optokopplare Ingång NPN, utgång NPN |
Optokopplare Ingång PNP, utgång PNP |
Optokopplare Ingång NPN, utgång NPN |
Optokopplare Ingång PNP, utgång PNP |
Optokopplare Ingång NPN, utgång NPN |
Optokopplare Ingång PNP, utgång PNP |
| Poäng | 32 | 32 | 16 | |||
| Aktuell förbrukning | 128mA | 128mA | 118mA | |||
| Isolera | IO till intermal buss: 500V optokopplarisolering | |||||
| '0'signalspänning | NPN:12~30V;PNP:0~5V | |||||
| '1'signalspänning | NPN:0~5V;PNP:12~30V | |||||
| PÅ/AV svarstid | Ingång: 1 ms; utgång: 1 ms | |||||
| Lastkapacitet | Nominell:300mA, enkanals max:500mA, kontinuerlig 8-kanals max:2A | |||||
| Belastningstyp | Resistiv belastning, induktiv belastning, lampbelastning | |||||
| Diagnos och larm | stöd | |||||
Digital ingång
| Modellnummer | T321-2-D5 | T321-2-D6 | T321-2-D13 | T321-2-D14 |
| Utseende | ![]() ![]() |
![]() ![]() |
||
| Typ | Optokopplare Ingång NPN | Optokopplare Ingång PNP | Optokopplare Ingång NPN | Optokopplare Ingång PNP |
| Poäng | 32 | 16 | ||
| Nuvarande förbrukning | 100mA | 95mA | ||
| Isolera | IO till intern buss: Optokopplarisolering 500V | |||
| '0'signalspänning | NPN:12~30V;PNP:0~5V | |||
| '1'signalspänning | NPN:0~5V;PNP:12~30V | |||
| PÅ/AV svarstid | Ingång: 1ms | |||
| Diagnos och larm | stöd | |||
Digital utgång
| Modellnummer | T321-2-D3 | T321-2-D4 | T321-2-D11 | T321-2-D12 | |
| Utseende | ![]() ![]() |
![]() ![]() |
|||
| Typ | Mata in NPN | utgång PNP | utgång NPN | utgång PNP | |
| Poäng | 32 | 16 | |||
| Nuvarande förbrukning | 156mA | 138mA | |||
| isolera | IO till intern buss: Optokopplarisolering 500V | ||||
| ONOFrespons fime | Utgång: 1ms | ||||
| Lastkapacitet | Nominell:300mA, enkanals max:500mA, kontinuerlig 8-kanals max:2A | ||||
| Belastningstyp | Resistiv belastning, induktiv belastning, lampbelastning | ||||
| Diagnos och larm | |||||

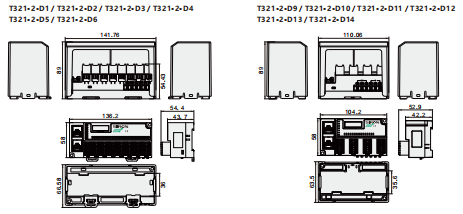

Dimensionera

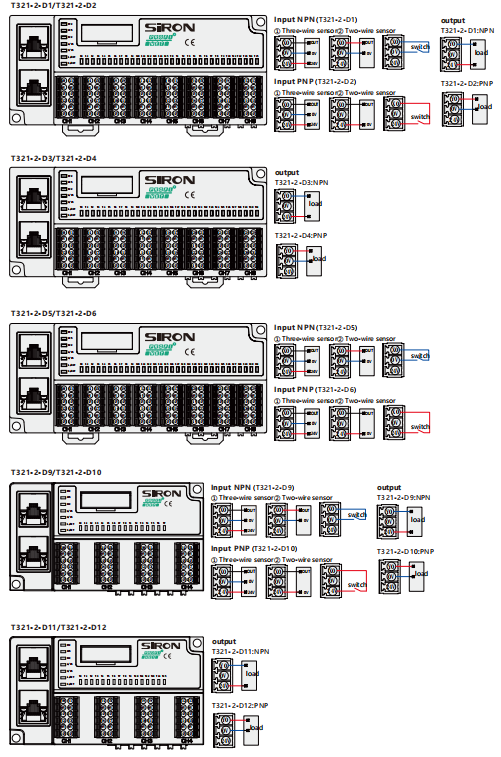

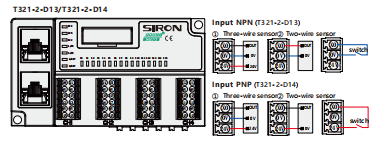

Kopplingsschema

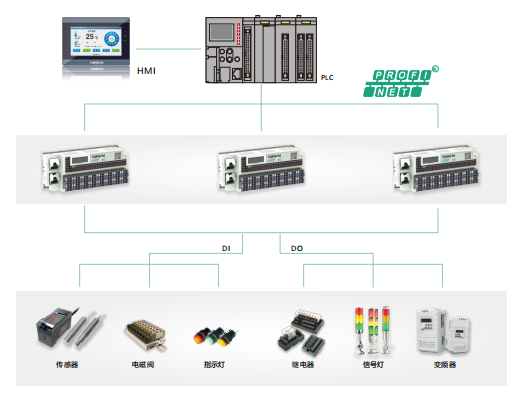

Topologisk strukturdiagram
