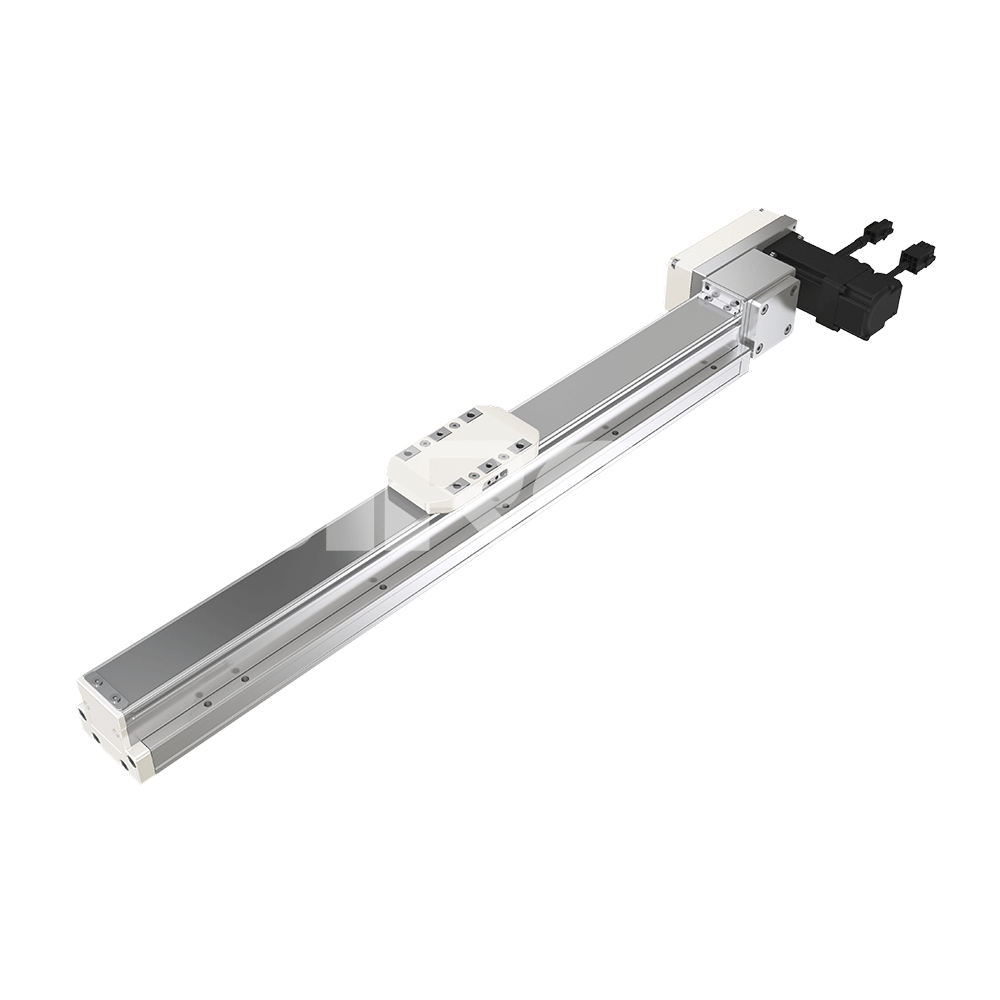

SiRON M330-5 Inline bältesmodul

Drag:

● Inline bältesmodul är en högintegrerad linjär rörelseenhet, aluminiumkropp och styrskena integrerad design, skjutreglage och glidsäte för
integration, linjär modul glidbord Kompakta och lätta produkter ger platsbesparing och hög belastning. Valfria
självsmörjande delar, 30 000 km underhållsfria;
● U-typ höghållfast aluminiumlegering, inbäddad rostfri styrskena och basintegrerad slipgjutning, styrspåret antar
två kolumner 45° kontaktvinkel Gotisk strukturdesign, ger fyraMed lika lastkapacitet i alla riktningar
kan hög precision och hög styvhet uppnås genom korrekt kulförspänning. Dessutom antar produkten full tätningsdesign, låg dammdrift Kvantitet, det hela
kan nå kraven på dammfri kvalitet;
● M33-serien antar synkron remdrift, med hög hastighet, servomotorn kan nå 4200 mm/s, upprepningsnoggrannheten: ±0,04, den
synkrona remmodulen är särskilt lämplig för höghastighetsrörelsekrav;

Kvantitet:
Tillgänglighet:





Fråga Lägg i varukorgen PDF-export

Modell:
M330-5
Stämpla:
SiRON
Koda:
9001909090

850 mm Max slaglängd 3000mm/s Maxhastighet 100W motorkapacitet 15 mm klockbredd

Produktbeskrivning

Om urval

Urvalsexempel: M330-5-30-50-L-M10B-E5 är M330-5-serien, ledningsområde 30 mm, slaglängd 50, motor extern vänster sida, Mitsubishi 100W med broms, ingen ursprungssensor, ingen gränssensor.

Obs: Om du behöver andra stilar, vänlig22bb6f40903b7749=57 mm ramstorlek

Guide: Styr 4230 mm valfri motorposition BL/BR/DL/DR/UL/UR; Bly 60mm Valfri motorposition L/R. Ursprungssensor: begränsningen av valslag 50: (1) Ursprungstypsgräns ska placeras på olika sidor, (2) induktionsplåtar ska installeras på båda sidor av glidsätet.

Produktspecifikation

Projekt			Specifikation
Specifikationer	Repeterbarhet (mm)		±0,04
	Avståndsområde (mm)		30/60
	Maximal hastighet (mm/s)		1500/3000
	Horisontell maximal nyttolast (kg)		5
		Vertikal	/
	Nominell dragkraft(n)		35
	Slagstigning (mm)		50-850mm/50 intervall
	AC-servomotorutgång (w)		100
	Kulskruv (mm)		15
	Hemsensor	Utanför	K017-A6-P (valfritt)
