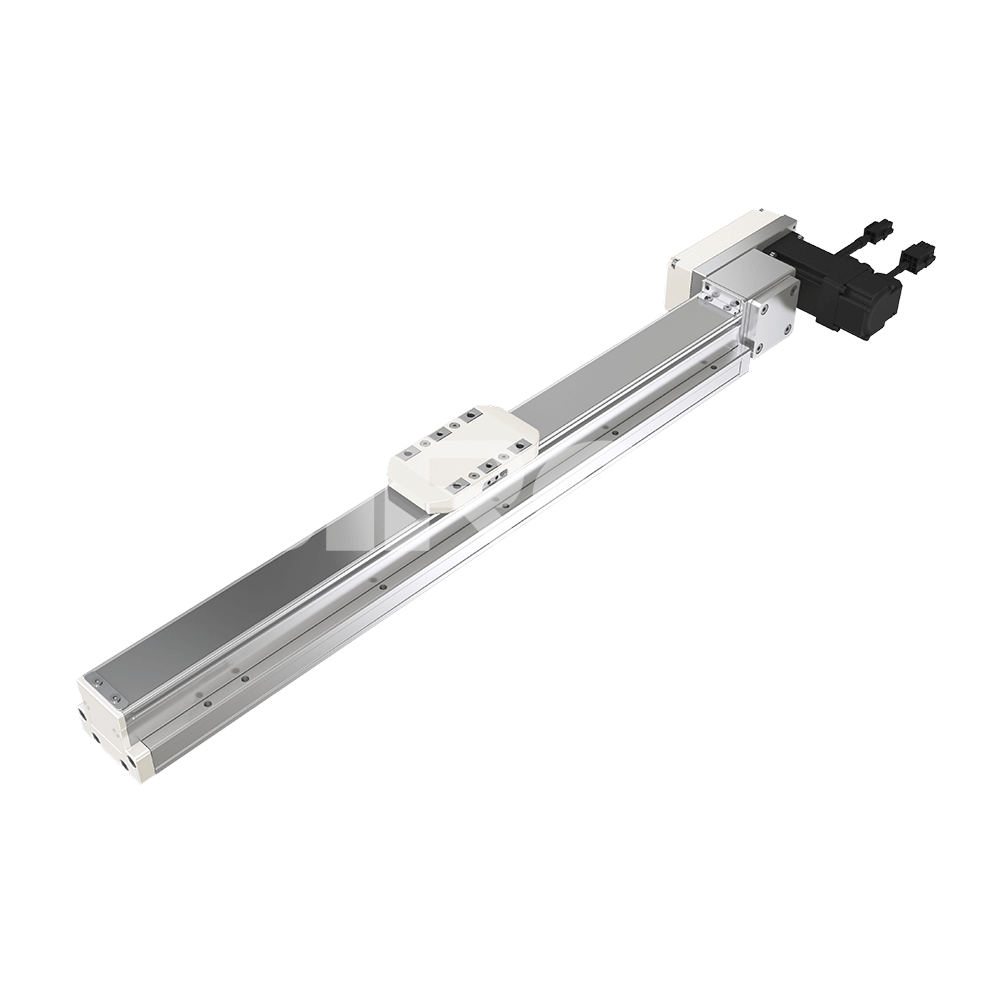

SiRON M330-5 Inline Belt Module

Mga Tampok:

● Ang inline belt module ay isang mataas na pinagsamang linear motion unit, aluminum body at guide rail integrated design, slider at slide seat para sa
integration, linear module sliding tableCompact at magaan na mga produkto ay nakakakuha ng space saving at mataas na load. Opsyonal na
self-lubricating na bahagi, 30000km na walang maintenance;
● U type high strength aluminum alloy, embedded stainless steel guide rail at base integrated grinding molding, guide groove adopts
two columns 45° contact Angle Gothic structure design, magbigay ng apatNa may pantay na kapasidad ng pagkarga sa lahat ng direksyon, mataas na katumpakan at mataas na
tigas ay maaaring makamit sa pamamagitan ng tamang preload ng bola. Bilang karagdagan, ang produkto ay gumagamit ng buong disenyo ng selyo, mababang operasyon ng alikabok, ang kabuuan
ay maaaring maabot ang mga kinakailangan sa grado na walang alikabok;
● Ang serye ng M33 ay gumagamit ng kasabay na belt drive, na may mataas na bilis, ang servo motor ay maaaring umabot sa 4200mm/s, ang katumpakan ng pag-uulit: ±0.04, ang
kasabay na belt module ay lalong angkop para sa High speed movement demand;

Dami:
Availability:





Magtanong Idagdag sa Basket Pag-export ng PDF

modelo:
M330-5
Brand:
SiRON
Code:
9001909090

850mm Pinakamataas na stroke 3000mm/s Pinakamataas na bilis 100W na kapasidad ng motor 15mm ang lapad ng kampana

Paglalarawan ng Produkto

Tungkol sa pagpili

Halimbawa ng pagpili: M330-5-30-50-L-M10B-E5 ay M330-5 series, lead range 30mm, stroke 50, motor external left side, Mitsubishi 100W na may preno, walang origin sensor, walang limit sensor.

Tandaan: Kung kailangan mo ng iba pang mga istilo, mangyaring kumonsulta sa aming mga sales staff.

Gabay: Gabay sa 4230mm opsyonal na posisyon ng motor BL/BR/DL/DR/UL/UR; Lead 60mm Opsyonal na posisyon ng motor L/R. Origin sensor: ang limitasyon ng selection stroke 50: (1) Ang limitasyon sa uri ng pinagmulan ay dapat ilagay sa magkaibang panig, (2) ang mga induction plate ay dapat na naka-install sa magkabilang panig ng slide seat.

Pagtutukoy ng produkto

Proyekto			Pagtutukoy
Mga pagtutukoy	Pag-uulit(mm)		±0.04
	Hanay ng lead(mm)		30/60
	Pinakamataas na bilis(mm/s)		1500/3000
	Pahalang na Pinakamataas na kargamento(kg)		5
		Patayo	/
	Na-rate na thrust(n)		35
	Stroke pitch(mm)		50-850mm/50 na pagitan
	Output ng AC Servo motor(w)		100
	Ball turnilyo(mm)		15
	Sensor ng bahay	Sa labas	K017-A6-P(Opsyonal)
