Perde optike jo bllokuese e Serisë SiRON K037B SIL4

Rreth përzgjedhjes

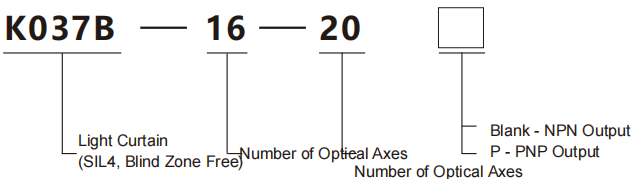

Shembull i përzgjedhjes së modelit: K037B-16-20 qëndron për serinë K037B, me 16 akse optike, hapësirë ​​boshti optik 20 mm dhe dalje NPN.

Shënim: Kur blini kllapa veç e veç, modelet e porosisë janë: K037B-L1, K0.37B-L2

Shembull

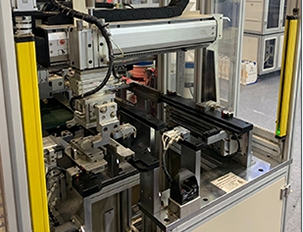

            Zbulimi i mbrojtjes së funksionimit të pajisjeve Zbulimi i pajisjeve mekanike

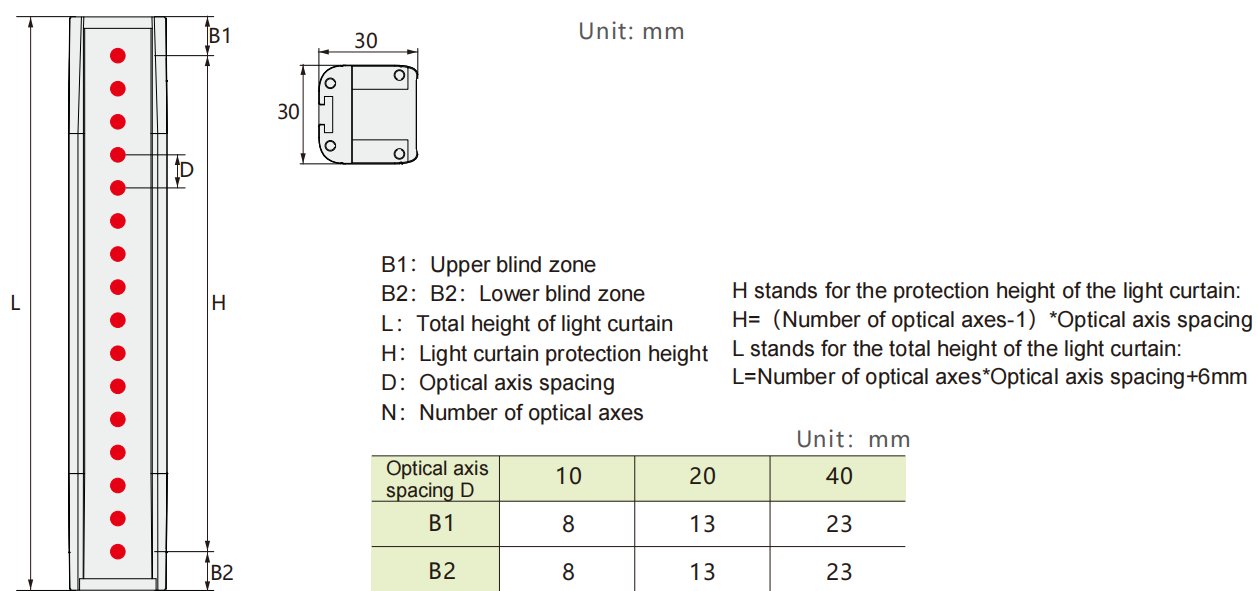

Dimensioni

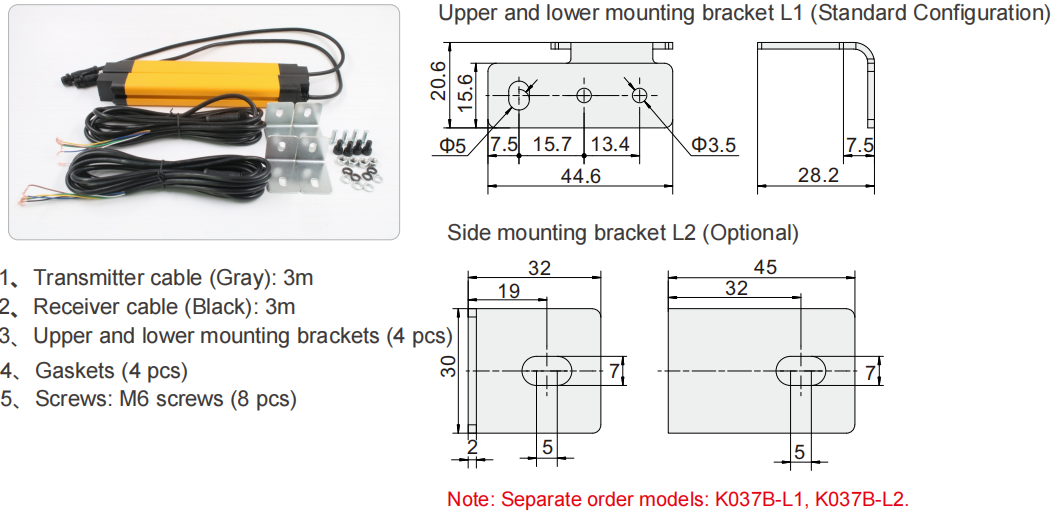

Aksesorë

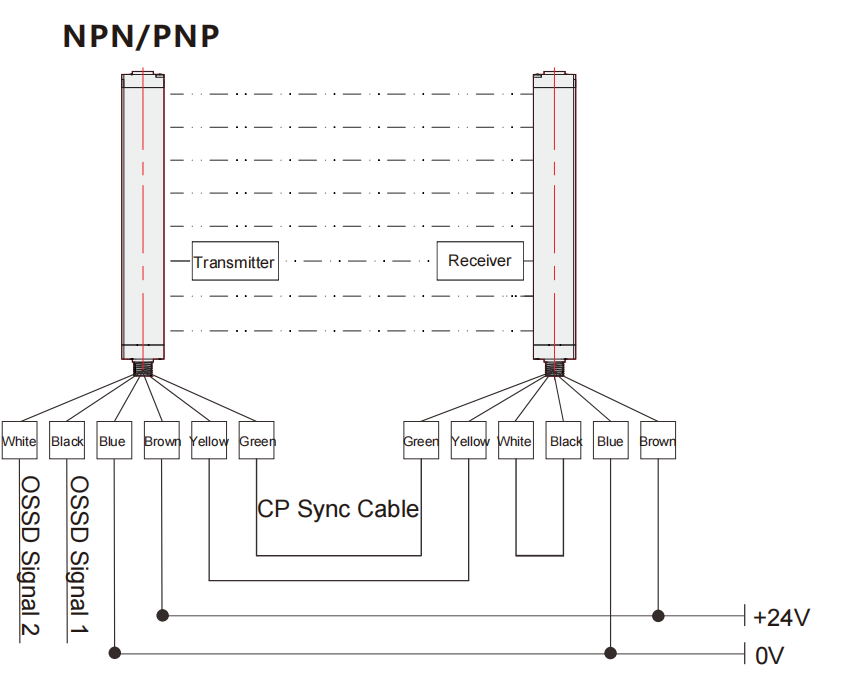

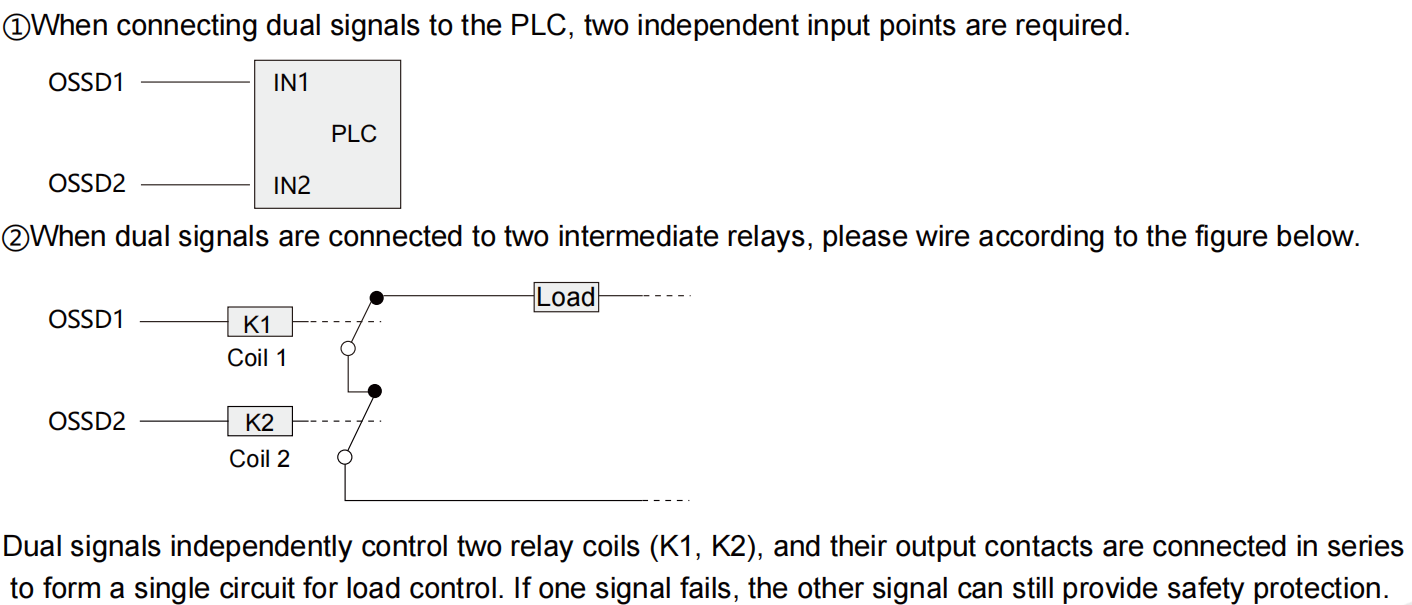

Diagrami i instalimeve elektrike

Specifikimet

Emri	Ekran i lehtë (Certifikimi i Nivelit 4)
Niveli i Sigurisë	Lloji 4	Rezistenca e izolimit		≥100 MΩ
Zona e prerjes tërthore të telit	30×30 mm	Koha e përgjigjes		≤10 ms
Sasia e kanalit	Kanal i dyfishtë	Performanca e sinkronizimit		Sinkronizimi me tel
Numri i boshteve optike	8, 10, 12, 14 akset……	Vlerësimi i mbrojtjes		IP65
Lartësia e mbrojtjes	Lartësia e mbrojtjes：H=(N−1)× Hapësira e boshtit optik N përfaqëson numrin e akseve optike.	Temperatura e funksionimit		-10+55℃
Distanca e mbrojtjes*	0,2~4 milion	Temperatura e ambientit		-40+70℃
Hapësira e boshtit optik	10mm/20mm/40mm	Lagështia relative		35%RH~85%RH
Fuqia	3 ~ 8 W	Ndërhyrje kundër dritës		1000 luks
Furnizimi me energji elektrike	24V±10%	Mbrojtja e qarkut		Mbrojtja e polaritetit të kundërt/Mbrojtja nga qarku i shkurtër i daljes, Sistemi i kontrollit me qark të dyfishtë, vetëdiagnoza dhe zbulimi i defekteve etj.
Modaliteti i daljes	NPN/PNP	Forma e perdes së lehtë		Përmes rrezes

Tabela e përzgjedhjes së modelit

Hapësira e boshtit optik: 10 mm (Distanca e mbrojtjes: 0,2 ~ 4 m)

Hapi i boshtit optik	10 mm
Numri i boshteve optike	14 sëpata	16 sëpata	18 sëpata	20 sëpata	22 sëpata	24 sëpata	26 sëpata	28 sëpata	30 sëpata	32 sëpata	34 sëpata	36 sëpata	38 sëpata	40 sëpata	42 sëpata	44 sëpata	46 sëpata	48 sëpata
Lartësia e mbrojtjes (mm)	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	430	450	470
Lartësia e përgjithshme e perdes së dritës (mm)	146	166	186	206	226	246	266	286	306	326	346	366	386	406	426	446	466	486

Hapi i boshtit optik	10 mm
Numri i boshteve optike	50 sëpata	52 sëpata	54 sëpata	56 sëpata	58 sëpata	60 sëpata	62 sëpata	64 sëpata	66 sëpata	68 sëpata	70 sëpata	72 sëpata	74 sëpata	76 sëpata	78 sëpata	80 v	…	98 sëpata
Lartësia e mbrojtjes (mm)	490	510	530	550	570	590	610	630	650	670	690	710	730	750	770	790	…	970
Lartësia e përgjithshme e perdes së dritës (mm)	506	526	546	566	586	606	626	646	666	686	706	726	746	766	786	806	…	986

Hapësira e boshtit optik: 20 mm (Distanca e mbrojtjes: 0,2 ~ 4 m)

Hapi i boshtit optik	20 mm
Numri i boshteve optike	8 sëpata	10 sëpata	12 sëpata	14 sëpata	16 sëpata	18 sëpata	20 sëpata	22 sëpata	24 sëpata	26 sëpata	28 sëpata	30 sëpata	32 sëpata	34 sëpata	36 sëpata	38 sëpata	40 sëpata	42 sëpata
Lartësia e mbrojtjes (mm)	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820
Lartësia e përgjithshme e perdes së dritës (mm)	166	206	246	286	326	366	406	446	486	526	566	606	646	686	726	766	806	846

Hapi i boshtit optik	20 mm
Numri i boshteve optike	44 sëpata	46 sëpata	48 sëpata	50 sëpata	52 sëpata	54 sëpata	56 sëpata	58 sëpata	60 sëpata	62 sëpata	64 sëpata	66 sëpata	68 sëpata	70 sëpata	72 sëpata	74 sëpata	…	98 sëpata
Lartësia e mbrojtjes (mm)	860	900	940	980	1020	1060	1100	1140	1180	1220	1260	1300	1340	1380	1420	1460	…	1940
Lartësia e përgjithshme e perdes së dritës (mm)	886	926	966	1006	1046	1086	1126	1166	1206	1246	1286	1326	1366	1406	1446	1486	…	1966

Hapësira e boshtit optik: 40 mm (Distanca e mbrojtjes: 0,2 ~ 4 m)

Hapi i boshtit optik	40 mm
Numri i boshteve optike	8 sëpata	10 sëpata	12 sëpata	14 sëpata	16 sëpata	18 sëpata	20 sëpata	22 sëpata	24 sëpata	26 sëpata	28 sëpata	30 sëpata	32 sëpata	34 sëpata	36 sëpata	38 sëpata	40 sëpata
Lartësia e mbrojtjes (mm)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560
Lartësia e përgjithshme e perdes së dritës (mm)	326	406	486	566	646	726	806	886	966	1046	1126	1206	1286	1366	1446	1526	1606

Hapi i boshtit optik	40 mm
Numri i boshteve optike	42 sëpata	44 sëpata	46 sëpata	48 sëpata	50 sëpata	52 sëpata	54 sëpata	56 sëpata	58 sëpata	60 sëpata	62 sëpata	64 sëpata	66 sëpata	68 sëpata	70 sëpata	72 sëpata	74 sëpata
Lartësia e mbrojtjes (mm)	1640	1720	1800	1880	1960	2040	2120	2200	2280	2360	2440	2520	2600	2680	2760	2840	2920
Lartësia e përgjithshme e perdes së dritës (mm)	1686	1766	1846	1926	2006	2086	2166	2246	2326	2406	2486	2566	2646	2726	2806	2886	2966
