Izpadi strojev vsako minuto zmanjšajo dobičkonosnost proizvodnje. Nenačrtovane zaustavitve zahtevajo takojšnja, nedvoumna vizualna opozorila v tovarni, da se zagotovi hitro posredovanje operaterjev. Vendar pa določitev neustreznih indikatorskih lučk pogosto povzroči resna operativna tveganja. Slaba vidljivost, napake zaradi vdora tekočine in neupoštevanje varnostnih standardov stroja lahko zlahka spremenijo manjšo napako v katastrofalno ozko grlo. Za učinkovito ocenjevanje in implementacijo teh kritičnih naprav potrebujete zanesljiv okvir. Ta vodnik smo zgradili kot objektiven vir, osredotočen na inženiring. Pomaga vam pri izboru popolnega LED signalni stolp za vaše avtomatizirane stroje. Naučili se boste, kako krmariti po modularnih oblikah, preveriti ocene okoljskega preživetja in zagotoviti električno združljivost. To zagotavlja, da opremite svoj objekt za največji čas delovanja in brezkompromisno varnost.
Modularnost v primerjavi s fiksno: Izbira modularne svetilke za signalni stolp zmanjša dolgoročne stroške vzdrževanja in omogoča preprosto rekonfiguracijo ravni.
Preživetje okolja: Izbira pravilne stopnje zaščite pred vdorom (IP) (npr. IP65 v primerjavi z IP69K) ni predmet pogajanj za CNC okolja ali okolja za pranje v hrani.
Standardizirana skladnost: Upoštevanje barvnih kod IEC/EN 60204-1 ublaži napake operaterja in zagotavlja skladnost z regulativno varnostjo.
Pripravljenost na integracijo: Sodobne luči skladov se morajo uskladiti z obstoječimi arhitekturami PLC, kar zahteva preverjanje ožičenja NPN/PNP ali združljivosti IO-Link.
Sodobna proizvodna tla se premikajo z bliskovito hitrostjo. V teh okoljih operaterji ne morejo stalno spremljati vsakega zaslona ali nadzorne plošče. Zanesljiv sistem vizualnega opozarjanja premosti to vrzel. Takoj sporoči nujna stanja stroja na velike razdalje.
Takojšnja vizualna in zvočna indikacija stanja neposredno zmanjša odzivni čas operaterja. Ko se stroj pokvari ali mu primanjkuje materiala, šteje vsaka sekunda. Dobro postavljen svetilnik stanja stroja reže hrup iz okolice in vizualni nered. Operaterji takoj vidijo svetlo rdeč ali rumen signal. Lahko stopijo naravnost do prizadete opreme in rešijo težavo. Ta hitra intervencija preprečuje, da bi se manjša pomanjkanja materiala razvila v daljše zaustavitve proge. Ohranja nemoten potek proizvodnje.
Doslednost zagotavlja varnost. Implementacija enotnega vizualnega jezika v vašem obratu zmanjša kognitivno obremenitev. Operaterjem ni treba ugibati, kaj določena barva pomeni na različnih strojih. Utripajoča rdeča luč na CNC mlinu pomeni isto kot utripajoča rdeča luč na pakirni liniji. Ta standardni pristop drastično zmanjša napake pri delovanju. Ko vsi takoj razumejo vizualne znake, sprejemajo varnejše in hitrejše odločitve v situacijah visokega pritiska.
Inženirji morajo izbirati med fiksnimi, modularnimi in omrežnimi arhitekturami indikatorjev. Vsaka kategorija služi različnim operativnim potrebam. Izbira napačne vrste pozneje pogosto povzroča glavobole integracije.
Številni starejši stroji uporabljajo vnaprej sestavljene luči. Proizvajalci izdelajo te enote kot en sam, zaprt kos. Prispejo že ožičeni in pripravljeni za namestitev.
Najboljše za: Standardizirane stroje OEM. Delujejo dobro, ko so zahteve glede indikacije popolnoma predvidljive in nespremenljive v življenjskem ciklu stroja.
Omejitve: ne morete jih enostavno spremeniti. Če en modul LED odpove, morate običajno zamenjati celotno enoto. Če se vaše operativne potrebe spremenijo, ne morete preprosto vklopiti nove barve ali brenčala.

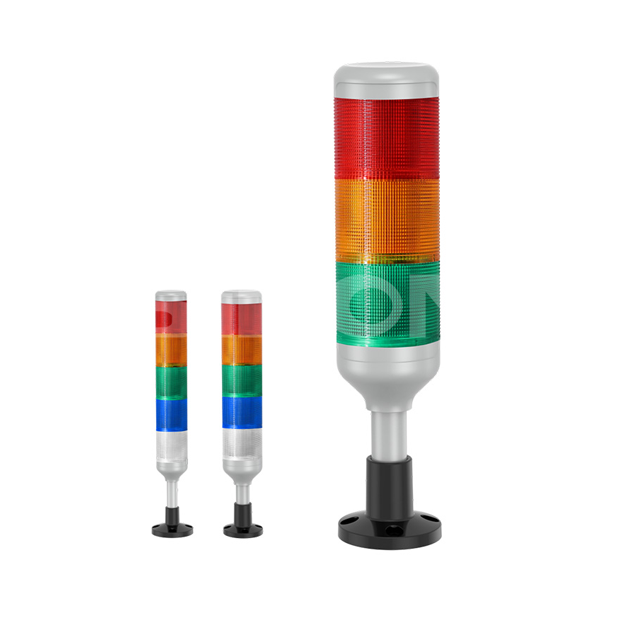

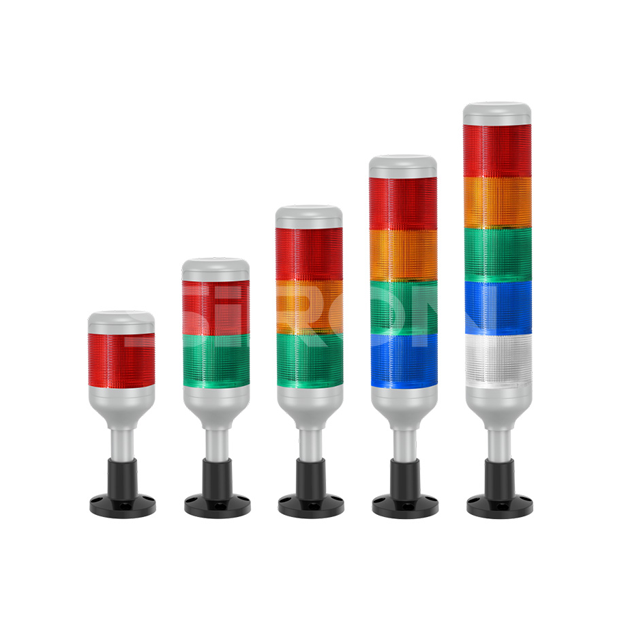

Sodobna avtomatizacija zahteva fleksibilnost. A modularna svetilka signalnega stolpa rešuje toge omejitve fiksnih enot. Uporabljajo ločene barvne module, podlage in akustične komponente.
Najboljše za: dinamična okolja. Odlični so tam, kjer morda potrebujete razširljivo funkcionalnost. Brenčala ali dodatne barve lahko dodate mesece po začetni namestitvi.
Prednost: V tej kategoriji prevladujejo mehanizmi z zasukom in zaklepanjem. Omogočajo hitro zamenjavo modula brez orodja. Ni vam treba previjati kablov ali ponovno programirati osnovne enote. Preprosto odvijete stari modul in zaklenete novega.
Napredne zmogljivosti zdaj integrirajo pametne indikatorje prek industrijskih omrežij, kot je IO-Link. Ti modeli presegajo osnovne digitalne signale za vklop/izklop. Omogočajo natančno kontrolo barv in frekvenc utripanja. S programsko opremo PLC lahko dinamično spremenite posamezen segment iz rdeče v modro. Zbirajo tudi operativne podatke. Spremljate lahko temperaturo ali čas delovanja same luči, s čimer podpirate napovedne strategije vzdrževanja.
Graf: Primerjava arhitektur indikatorjev |
|||
Kategorija |
Prilagodljivost |
Kompleksnost vzdrževanja |
Najboljši scenarij uporabe |
|---|---|---|---|
Fiksno / vnaprej sestavljeno |
Nizka |
Visoka (potrebna je popolna zamenjava) |
Statična OEM oprema |
Modularni sistemi |
visoko |
Nizka (zamenjava modulov brez orodja) |
Prilagodljive avtomatizacijske linije |
IO-Link / Omrežno |
Največ |
Nizka (programsko nadzorovana) |
Industrija 4.0 / Pametne tovarne |
Izbira indikatorja vključuje več kot le izbiro barv. Oceniti morate fizično sposobnost preživetja, optično čistost in akustično penetracijo. Te dimenzije zagotavljajo, da naprava dejansko deluje v težkih pogojih.
Delovno okolje narekuje potrebno zaščito ohišja. Tekočine, prah in kemikalije hitro uničijo nezaščiteno elektroniko.
IP54 (splošen prah/brizganje): to osnovno linijo uporabite za čiste in suhe montažne linije. Odporen je na manjši prah in rahle brizge vode.
IP65/67 (močna hladilna tekočina/prah): CNC obdelovalni centri zahtevajo to raven. Odporen je na močno pršenje hladilne tekočine, oljno meglico in goste trdne delce v zraku.
IP69K (visokotlačno pranje): obrati za hrano in pijačo zahtevajo IP69K. Dnevno preživi visokotemperaturno in visokotlačno kemično pranje.
Poleg vode in prahu upoštevajte ekstremne temperature in kemično odpornost. Polikarbonatne leče dobro prenesejo udarce. Vendar pa boste morda potrebovali posebna steklena ali kemično odporna ohišja, če vaš proces vključuje ostra topila.
An industrijska opozorilna lučka odpove, če je operaterji ne vidijo jasno iz vseh kotov.
Poiščite resnično 360-stopinjsko vidljivost. Zasnova objektiva igra tukaj ogromno vlogo. Prizmatizirane leče enakomerno razpršijo LED svetlobo po celotni površini. Gladke leče pogosto ustvarjajo močne vroče točke.
Preprečiti morate tudi motnje svetlobe okolice. Ta pojav se imenuje učinek 'fantomske svetlobe'. Neposredna tovarniška sončna svetloba se lahko odbije znotraj neosvetljene leče. Zaradi tega je videti, da lučka sveti, ko je dejansko izklopljena. Visokokakovostni indikatorji uporabljajo barvne LED diode za prozornimi lečami ali specializirane notranje reflektorje, da odpravijo to nevarno optično iluzijo.
Vizuali včasih odpovejo, ko so operaterji obrnjeni stran od stroja. Akustična integracija zagotavlja vitalno sekundarno opozorilno plast.
Ocenite stopnje decibelov (dB) glede na okoliški hrup rastlin. Standardno pravilo zahteva, da se alarm oglasi 10 do 15 dB glasneje od največjega hrupa iz okolice. Če vaša stiskalnica ustvari 85 dB, potrebujete vsaj 100 dB brenčalo.
Previdno primerjajte možnosti zvoka alarma. Neprekinjeni toni označujejo stalne napake. Utripajoči toni običajno pomenijo nujno stopnjevanje. Večtonski brenčali vam omogočajo, da določenim napakam dodelite različne zvoke. To pomaga operaterjem prepoznati natančno težavo preprosto s poslušanjem.
Barv ne morete dodeliti poljubno. Naključne dodelitve barv povzročajo zmedo in kršijo mednarodne varnostne protokole. Upoštevati morate ustaljene norme.
Strogo upoštevanje mednarodnih standardov za varnost strojev je obvezno. Standard IEC/EN 60204-1 narekuje, kako naj stroji uporabljajo vizualne indikatorje. Upoštevanje tega standarda vam zagotavlja svetlobni indikator skladovnice je skladen z regulativnimi revizijami. Prav tako zagotavlja, da obiskujoči tehniki takoj razumejo stanje vašega stroja.
RDEČA: Nujno ali nevarno stanje. Zahteva takojšnje ukrepanje operaterja. Primeri vključujejo vključeno zaustavitev v sili ali odprto kritično varnostno varovalo.
RUMENA/JANTARNA: Nenormalno stanje ali opozorilo. Označuje bližajočo se težavo. Kmalu je potrebna intervencija. Primeri vključujejo opozorila o visoki temperaturi ali lijakih za malo materiala.
ZELENO: normalno ali varno delovanje. Stroj deluje gladko. Ukrepi operaterja niso potrebni.
MODRA: Zahtevano je obvezno dejanje. Pomeni, da stroj potrebuje vnos za nadaljevanje. Primeri vključujejo poziv operaterju, naj naloži nov del ali skenira črtno kodo.
BELA/PROZORNA: Splošne informacije. To lahko uporabite za uporabniško določene statuse. Pogosto pomeni, da je stroj vklopljen, vendar v mirovanju.
Vedenje države je pomembno prav tako kot barva. Določite jasna pravila za stanja utripanja v primerjavi z neprekinjeno osvetlitvijo. Neprekinjene luči običajno predstavljajo stacionarne pogoje. Stroj deluje normalno (sveti zeleno) ali je varno ustavljen (sveti rdeče). Utripajoče luči kažejo na nujno stopnjevanje. Utripajoča rdeča luč pomeni, da aktivna nevarnost zahteva takojšnjo pozornost. Utripajoča rumena lučka lahko pomeni, da je zalogovnik popolnoma prazen, medtem ko neprekinjeno rumena lučka pomeni, da se le zmanjkuje.
Odlična strojna oprema odpove, če jo namestite slabo. Pred nakupom enot morate temeljito načrtovati mehansko in električno integracijo.
Linija vidnega polja narekuje mesto namestitve. Na podlagi odtisa stroja imate več možnosti.
Neposredna montaža postavi luč ravno na ohišje stroja. Dobro deluje pri visokih strojih. Montaža na drog dvigne luč nad ovire. Uporabite lahko standardne navpične palice ali L-konzole, da razširite svetlobo s strani nadzorne omare. Montaža na steno ustreza decentraliziranim okoljem, kjer je svetloba oddaljena od dejanskega stroja.
Tresljaje stroja obravnavajte agresivno. To je resen dejavnik tveganja. Stiskalnice in veliki CNC mlini se močno tresejo. Ta vibracija sčasoma poči standardne plastične podlage. Priporočamo, da določite gumijaste podlage, ki blažijo udarce, za uporabo z visokimi vibracijami.
Napravo morate uskladiti z vašo napajalno infrastrukturo. Zgodaj določite svoje zahteve glede napetosti. Večina sodobnih sistemov za avtomatizacijo deluje na 24 V DC. Indikatorji na ravni objekta ali starejši relejni logični stroji lahko zahtevajo 120 V ali 240 V AC.
Pojasnite svojo združljivost krmilne logike. Zagotovite, da se vaše nove luči ujemajo z vašimi obstoječimi PLC-ji. Srečali se boste z dvema glavnima vrstama krmilne logike enosmernega toka: NPN (poniranje) in PNP (izvor). Če vaš PLC uporablja izhodne vire PNP, mora vaš indikator sprejemati vhode PNP. Njihovo mešanje povzroči takojšnje napake pri namestitvi.
Starejši indikatorji uporabljajo leteče zaključke vodilnih žic. Tehniki morajo odlepiti in spustiti pet ali šest drobnih žic v priključne bloke. Ta postopek zahteva čas in povzroča napake pri ožičenju. Poudarite prednosti kablov za hitro odklop M12. Priključek M12 omogoča tehniku, da v nekaj sekundah priključi luč neposredno na V/I blok. Pospeši postopek namestitve in popolnoma odpravi prekrižane žice.
Izbira pravih vizualnih indikatorjev ščiti vaše stroje in vaše osebje. Zahteva metodično vrednotenje in ne ugibanja.
Določite okolje: Najprej določite natančno oceno IP, ki je potrebna za vašo izpostavljenost tekočinam in prahu.
Določite število stopenj: Nato uporabite pravila skladnosti IEC/EN 60204-1, da se odločite, koliko barv dejansko potrebujete.
Izberite faktor oblike: izbirajte med modularno in fiksno arhitekturo glede na vaše potrebe po prihodnji prilagodljivosti.
Preverite združljivost: končno potrdite, da se napetost in logika NPN/PNP ujema z vašo obstoječo strojno opremo PLC.
Vaši naslednji koraki bi morali vključevati ročno preverjanje. Spodbudite svoje inženirske ekipe, da zahtevajo podatkovne liste izdelkov. Preverite električne sheme neposredno glede na priročnike za PLC. Najpomembneje je, da preizkusite vzorčno enoto v dejanskih okoljskih svetlobnih in hrupnih pogojih vašega objekta, preden izvedete uvedbo v celotnem obratu.
O: Lučka sklada uporablja več barvnih nivojev za zaporedno sporočanje več različnih stanj stroja (npr. zelena za delovanje, rdeča za napako). Splošni industrijski svetilnik je običajno naprava z enim statusom. Uporablja eno barvo za oddajanje posebnega opozorila visoke prioritete na širokem območju.
O: Na splošno ne. Vnaprej sestavljene fiksne enote imajo zaprta ohišja in ožičene notranje povezave. Ne morete fizično dodati novih barvnih ravni ali zamenjati neprekinjenega brenčala z utripajočim. Če predvidevate prihodnje nadgradnje, morate kupiti modularni sistem.
O: Kot standardno pravilo mora vaš brenčal delovati 10 do 15 decibelov (dB) nad najvišjo raven hrupa v vašem objektu. Če vaš osnovni tovarniški hrup doseže 80 dB, izberite modul brenčala, ocenjen za vsaj 90 do 95 dB.
O: LED diode same so polprevodniške in zahtevajo skoraj nič vzdrževanja v primerjavi s starimi žarnicami z žarilno nitko. Vendar pa morate leče občasno obrisati, da ohranite optično jasnost. Prav tako morate vsako leto pregledati pritrdilne podlage in celovitost ožičenja, zlasti pri aplikacijah z visokimi vibracijami.
