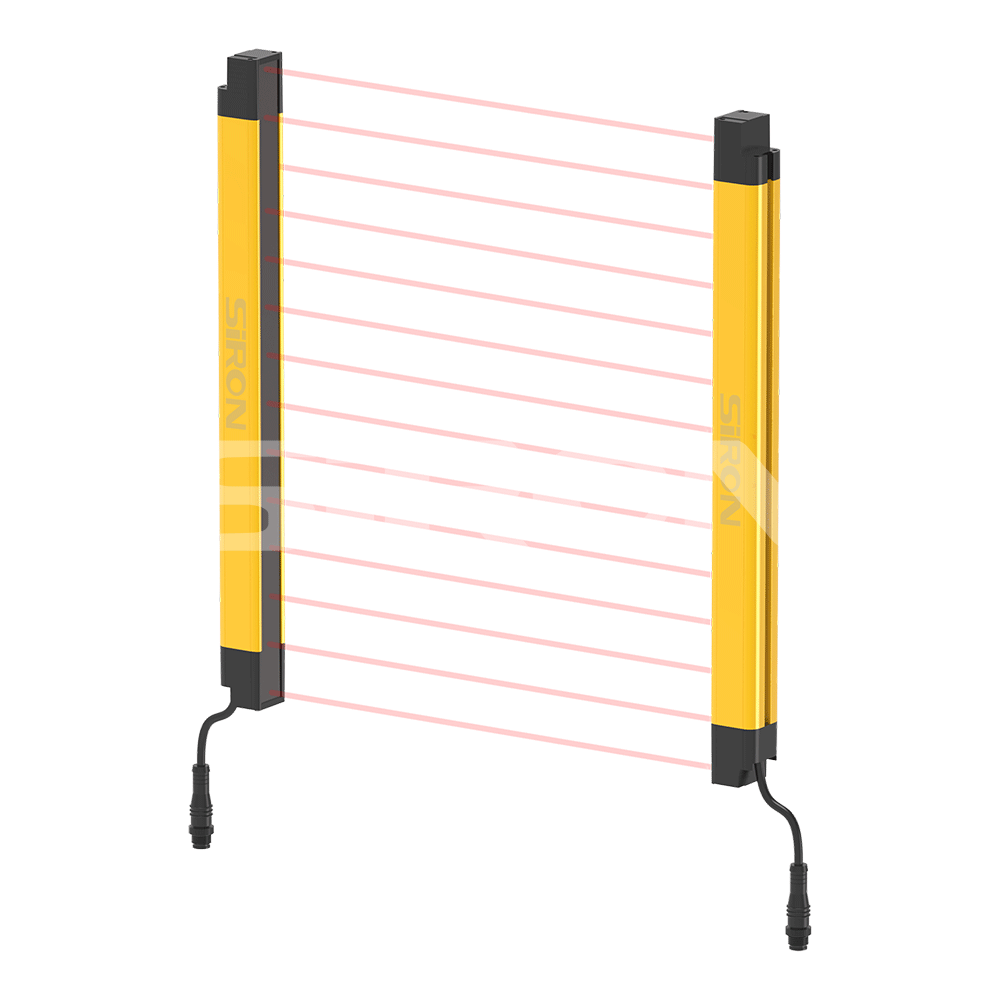

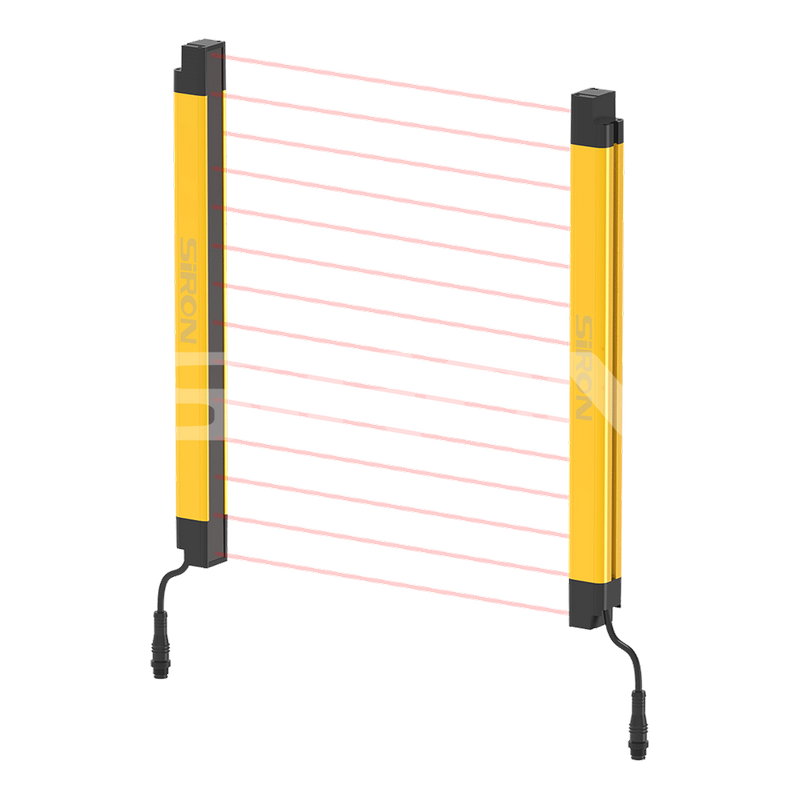

SiRON K037B Séria SIL4 Neblokujúca optická clona

O výbere

Príklad výberu modelu: K037B-16-20 znamená sériu K037B so 16 optickými osami, rozstupom optických osí 20 mm a výstupom NPN.

Poznámka: Pri samostatnom nákupe držiakov sú modely objednávky: K037B-L1, K0.37B-L2

Príklad

            Detekcia ochrany prevádzky zariadenia Detekcia mechanického zariadenia

Rozmer

Príslušenstvo

Schéma zapojenia

Špecifikácie

Meno	Svetlá obrazovka (certifikácia úrovne 4)
Úroveň zabezpečenia	Typ4	Izolačný odpor		≥100MΩ
Plocha prierezu drôtu	30 × 30 mm	Čas odozvy		≤ 10 ms
Množstvo kanálov	Dvojkanálový	Výkon synchronizácie		Drôtová synchronizácia
Počet optických osí	8, 10, 12, 14 osí.....	Hodnotenie ochrany		IP65
Výška ochrany	Výška ochrany：H=(N−1)× Rozstup optických osí Nznamená počet optických osí.	Prevádzková teplota		-10～+55℃
Ochranná vzdialenosť*	0,2-4M	Teplota okolia		-40～+70℃
Rozstup optických osí	10mm/20mm/40mm	Relatívna vlhkosť		35 % RH ~ 85 % RH
Sila	3~8W	Proti rušeniu svetla		1000 Lux
Napájanie	24 V ± 10 %	Ochrana obvodu		Ochrana proti prepólovaniu/ochrana proti skratu na výstupe, dvojokruhový riadiaci systém, autodiagnostika a detekcia porúch atď.
Výstupný režim	NPN/PNP	Forma svetelnej clony		Cez lúč

Tabuľka výberu modelu

Vzdialenosť optickej osi: 10 mm (ochranná vzdialenosť: 0,2 až 4 m)

Rozstup optickej osi	10 mm
Počet optických osí	14 osí	16 osí	18 osí	20 osí	22 osí	24 osí	26 osí	28 osí	30 osí	32 osí	34 osí	36 osí	38 osí	40 osí	42 osí	44 osí	46 osí	48 osí
Výška ochrany (mm)	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	430	450	470
Celková výška svetelnej clony (mm)	146	166	186	206	226	246	266	286	306	326	346	366	386	406	426	446	466	486

Rozstup optickej osi	10 mm
Počet optických osí	50 osí	52 osí	54 osí	56 osí	58 osí	60 osí	62 osí	64 osí	66 osí	68 osí	70 osí	72 osí	74 osí	76 osí	78 osí	80 v	…	98 osí
Výška ochrany (mm)	490	510	530	550	570	590	610	630	650	670	690	710	730	750	770	790	…	970
Celková výška svetelnej clony (mm)	506	526	546	566	586	606	626	646	666	686	706	726	746	766	786	806	…	986

Vzdialenosť optickej osi: 20 mm (ochranná vzdialenosť: 0,2 - 4 m)

Rozstup optickej osi	20 mm
Počet optických osí	8 osí	10 osí	12 osí	14 osí	16 osí	18 osí	20 osí	22 osí	24 osí	26 osí	28 osí	30 osí	32 osí	34 osí	36 osí	38 osí	40 osí	42 osí
Výška ochrany (mm)	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820
Celková výška svetelnej clony (mm)	166	206	246	286	326	366	406	446	486	526	566	606	646	686	726	766	806	846

Rozstup optickej osi	20 mm
Počet optických osí	44 osí	46 osí	48 osí	50 osí	52 osí	54 osí	56 osí	58 osí	60 osí	62 osí	64 osí	66 osí	68 osí	70 osí	72 osí	74 osí	…	98 osí
Výška ochrany (mm)	860	900	940	980	1020	1060	1100	1140	1180	1220	1260	1300	1340	1380	1420	1460	…	1940
Celková výška svetelnej clony (mm)	886	926	966	1006	1046	1086	1126	1166	1206	1246	1286	1326	1366	1406	1446	1486	…	1966

Vzdialenosť optickej osi: 40 mm (ochranná vzdialenosť: 0,2 až 4 m)

Rozstup optickej osi	40 mm
Počet optických osí	8 osí	10 osí	12 osí	14 osí	16 osí	18 osí	20 osí	22 osí	24 osí	26 osí	28 osí	30 osí	32 osí	34 osí	36 osí	38 osí	40 osí
Výška ochrany (mm)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560
Celková výška svetelnej clony (mm)	326	406	486	566	646	726	806	886	966	1046	1126	1206	1286	1366	1446	1526	1606

Rozstup optickej osi	40 mm
Počet optických osí	42 osí	44 osí	46 osí	48 osí	50 osí	52 osí	54 osí	56 osí	58 osí	60 osí	62 osí	64 osí	66 osí	68 osí	70 osí	72 osí	74 osí
Výška ochrany (mm)	1640	1720	1800	1880	1960	2040	2120	2200	2280	2360	2440	2520	2600	2680	2760	2840	2920
Celková výška svetelnej clony (mm)	1686	1766	1846	1926	2006	2086	2166	2246	2326	2406	2486	2566	2646	2726	2806	2886	2966
