Y96
СиРОН
8536411090
На выбор
Пример выбора: Y961-60 (Твердотельное реле, переменный ток, управляемый постоянным током, напряжение нагрузки 75 ~ 480 В переменного тока, выходной ток 60 А.)
| Модель | (А) Текущий выход | ||||||||||
| Y961 | 50 | 60 | 70 | 75 | 80 | 90 | 100 | 120 | 125 | 150 | 200 |
| Y962 | 50 | 60 | / | 75 | 80 | 90 | 100 | 120 | / | 150 | 200 |
| Y963 | 50 | 60 | / | / | 80 | / | 100 | / | / | / | / |

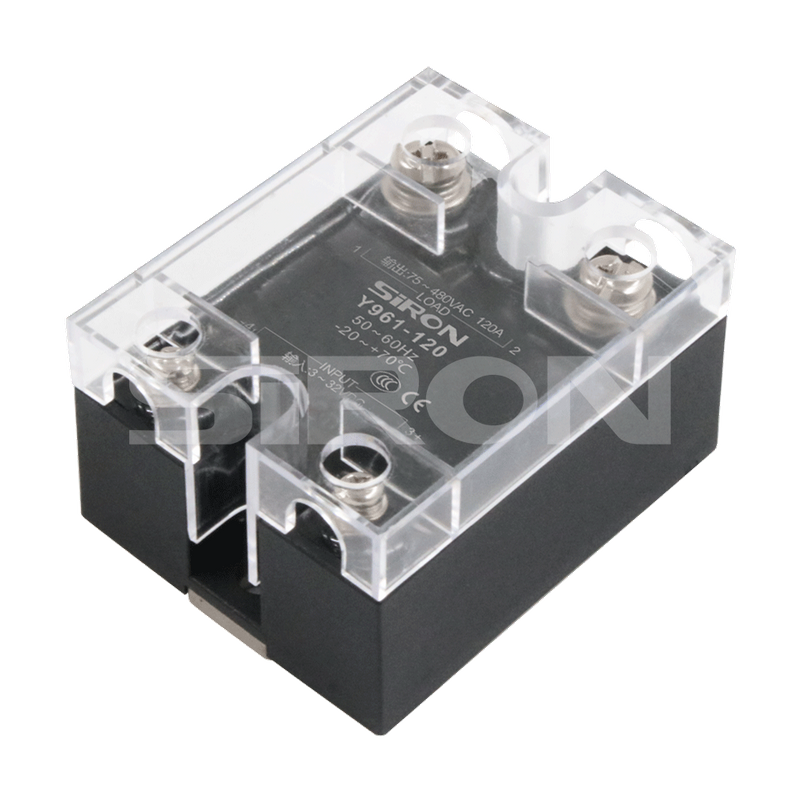

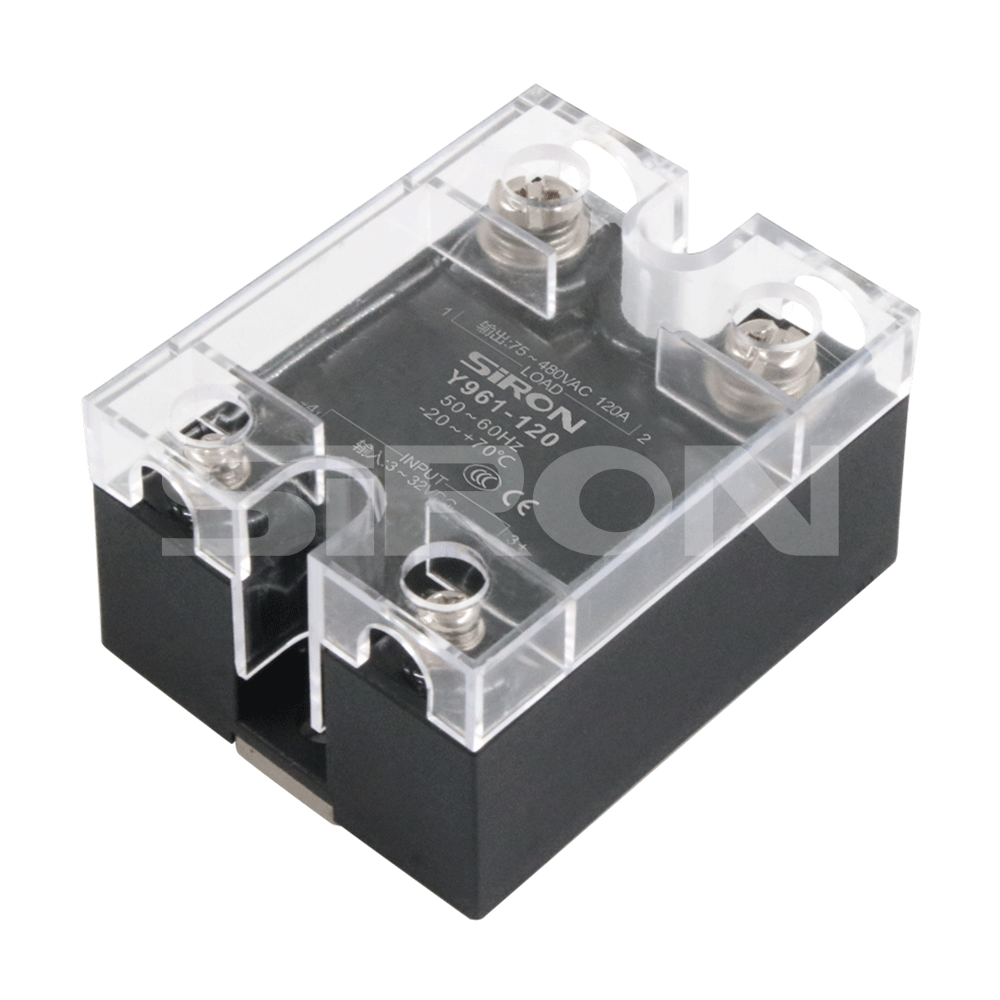

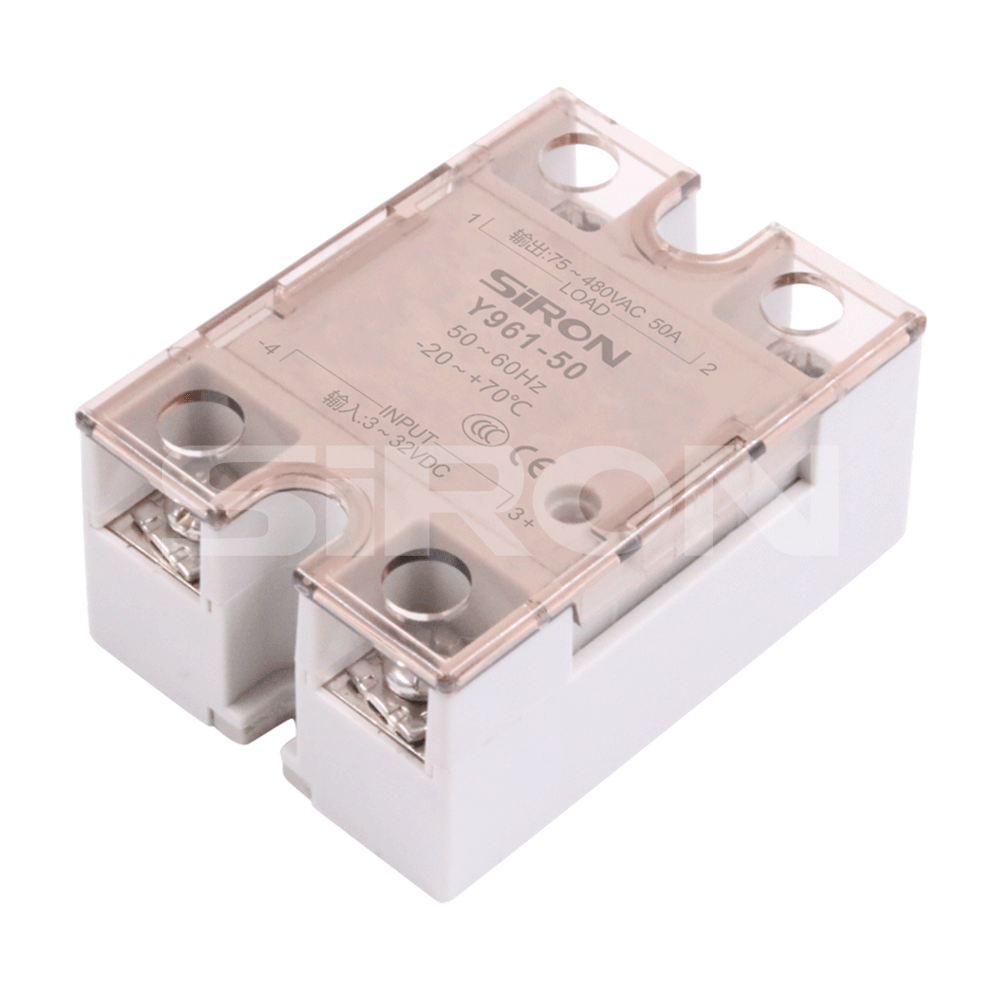

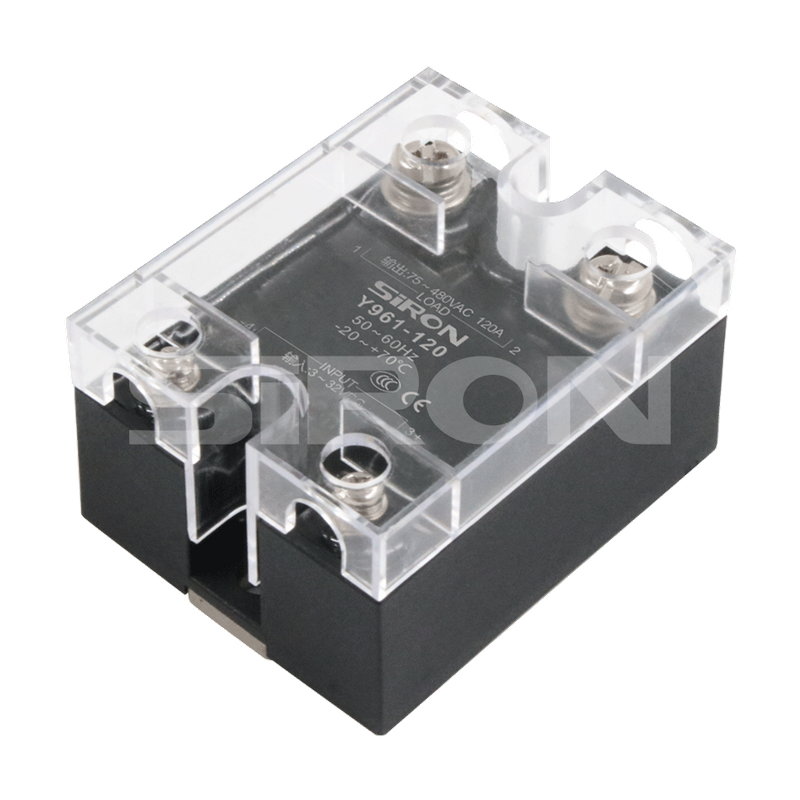

Внешний вид Y961(50-100А) и Y962(50-100А) белый.
2. Модели Y961 (120–200 А), Y962 (120–200 А) и Y963 (50–100 А) имеют черный цвет.
Технические характеристики
| Модель | Серия Y961 (постоянный ток управляет переменным током) |
Серия Y962 (управление переменным током) |
Серия Y963 (управление постоянным током) |
|||
| Текущий выход | 50～100А | 120～200А | 50～100А | 120～200А | 50～100А | |
| Напряжение нагрузки | 75~480В переменного тока | 75～480В переменного тока | 12~250В постоянного тока | |||
| Максимальный ток нагрузки | 10～100А | 50~200А | 10～100А | 50～200А | 10～120А | |
| Минимальный ток нагрузки | 0,08А | 0,1 А | 0,08А | 0,1 А | 0,08А | |
| Выходной ток утечки | ≤5 мА | ≤8 мА | ≤5 мА | ≤8 мА | ≤1 мА | |
| Входной ток | 6～25мА | 5~25мА | 4~25мА | |||
| Входное напряжение | 3~32 В постоянного тока | 80～250В переменного тока | 5~30В постоянного тока | |||
| Обратное напряжение | 32 В постоянного тока | / | 30 В постоянного тока | |||
| Гарантированное отключение напряжения | 1 В постоянного тока | 30 В переменного тока | 1,5 В постоянного тока | |||
| Гарантированное коммутируемое напряжение | 3 В постоянного тока | 80 В переменного тока | 3 В постоянного тока | |||
| Коэффициент безопасности тока нагрузки | резистивная нагрузка | 50～60% | 40~50% | |||
| Индуктивная нагрузка | 30～40% | 20~30% | ||||
| Диапазон частот | 50～60Гц | / | ||||
| Падение давления в штате | ≤2 В переменного тока | ≤2 В постоянного тока | ||||
| Время переключения | ≤10 мс | ≤5 мс | ||||
| Среднее давление | ≥2500 В переменного тока | |||||
| Сопротивление изоляции | ≥100 МОм | |||||
| Рабочая температура | -20~+70℃ | |||||
